Caterpillar 950L — Трубопроводы задней системы автоматической смазки в сборе
· 60 позиций в составе· 1 моделей

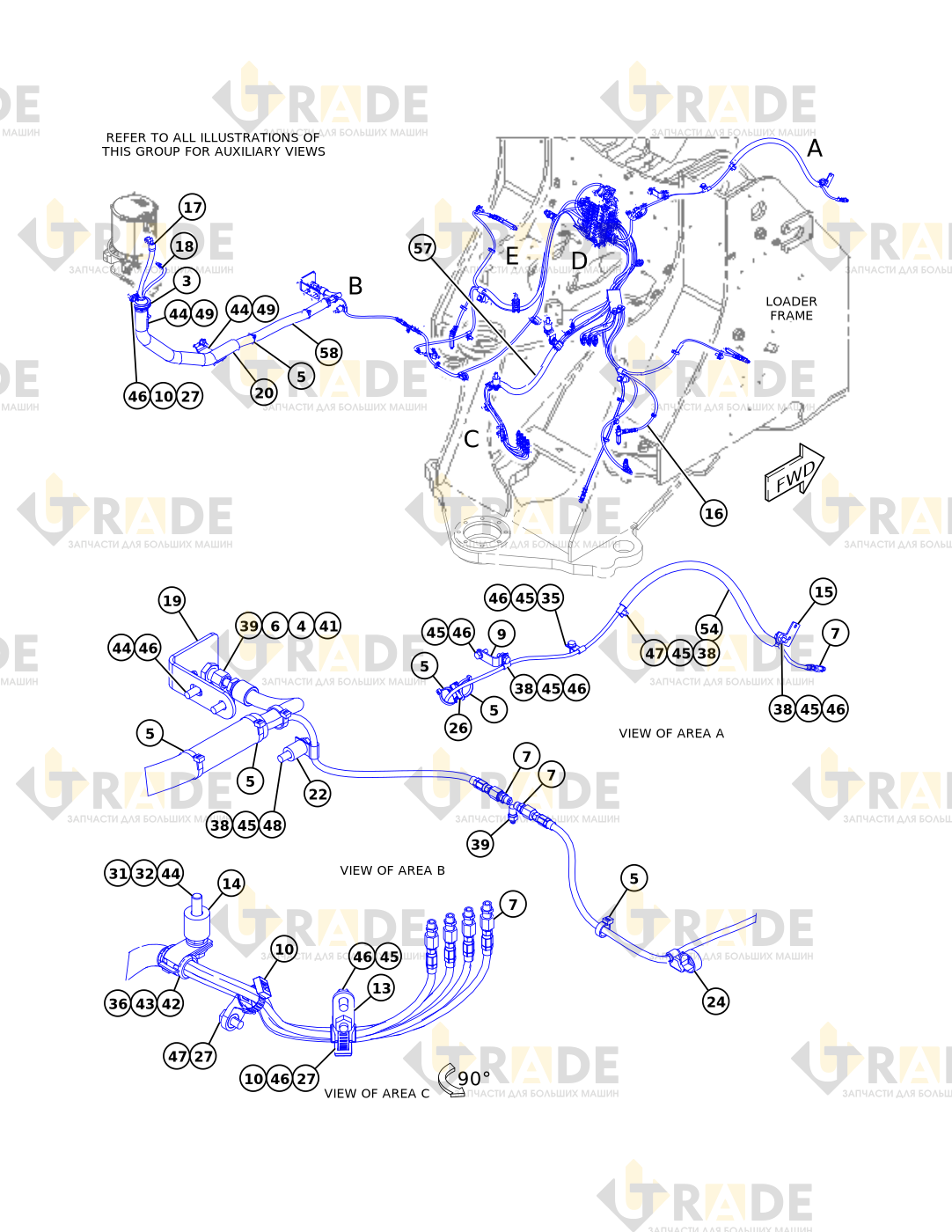

Взрыв-схема узла «Трубопроводы задней системы автоматической смазки в сборе» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 60- МАСЛЕНКА - СМАЗКА2
- УПЛОТНЕНИЕ1
- ГАЙКА1
- КАБЕЛЬНАЯ СТЯЖКА19
- ПЕРЕХОДНИК ПЕРЕГОРОДКИ1
- РАЗЪЕМ В СБОРЕ18
- ГАЙКА1
- РАЗЪЕМ1
- ВТУЛКА1
- ПЕРЕХОДНИК2
- КРОНШТЕЙН В СБОРЕ1
- КАБЕЛЬНАЯ СТЯЖКА8
- ПЕРЕХОДНИК2
- КРОНШТЕЙН В СБОРЕ2
- Стыковой1
- ПЛАСТИНА В СБОРЕ2
- ПРОКЛАДКА2
- ПЛАСТИНА В СБОРЕ1
- Клапаны и трубопроводы смазки в сборе1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- КРОНШТЕЙН1
- ПАТРУБОК В СБОРЕ1
- КРОНШТЕЙН1
- ПРОКЛАДКА1
- ПРОКЛАДКА4
- СТЯЖКА - ДВОЙНОГО ЗАЖИМА2
- ЖЕСТКАЯ ШАЙБА2
- СЕДЛО КРЕПЛЕНИЯ1
- ФИКСАТОР - КРЕПЛЕНИЕ КАБЕЛЯ6
