Caterpillar 950L — Проводка в сборе кабины
· 105 позиций в составе· 1 моделей
Взрыв-схема узла «Проводка в сборе кабины» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

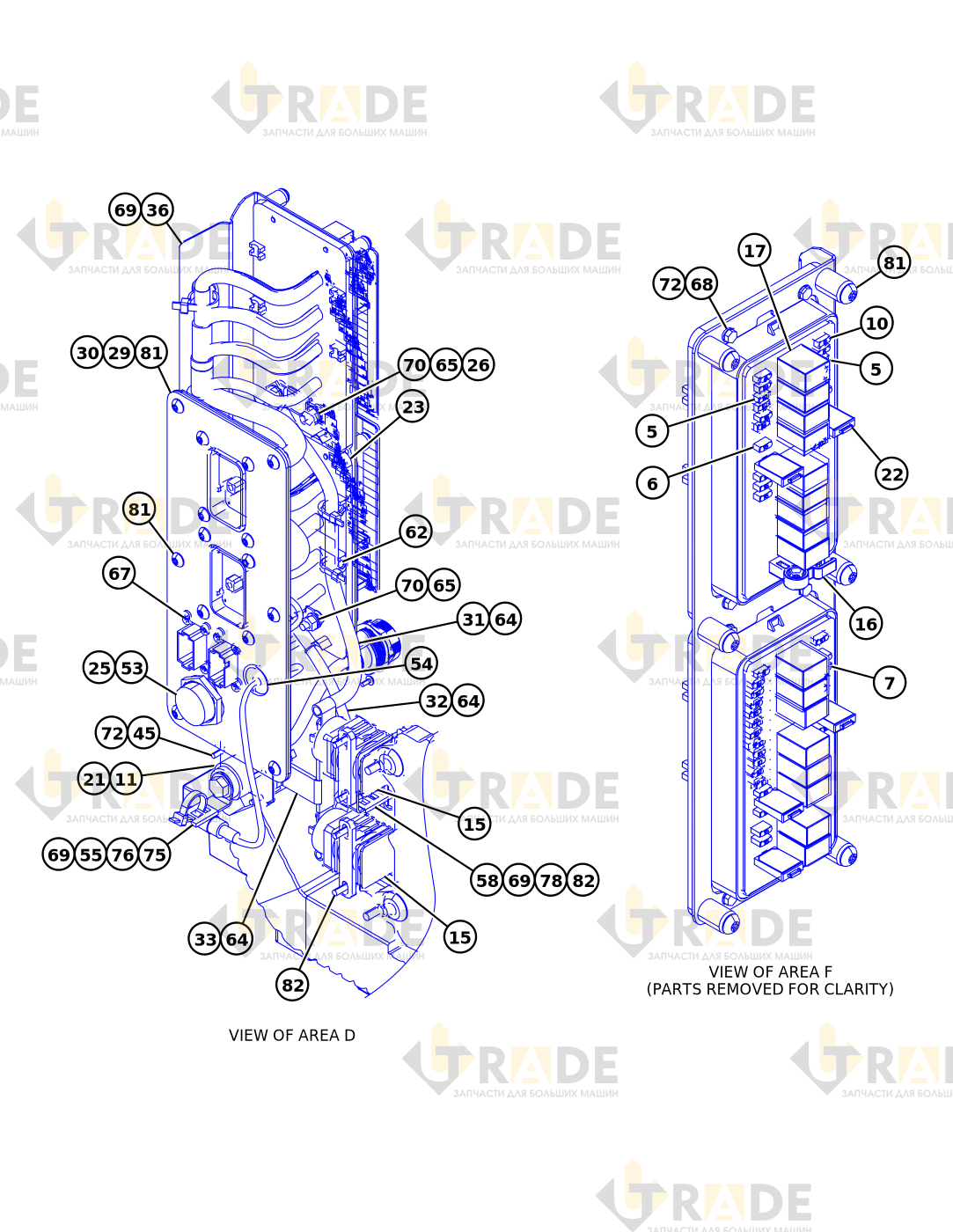

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
53 из 105- ВИБРОИЗОЛИРУЮЩАЯ ОПОРА22
- ШИНА ЗАЗЕМЛЕНИЯ В СБОРЕ2
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - КОНЦЕВОЙ1
- ПЛАФОН ОСВЕЩЕНИЯ В СБОРЕ2
- ЛАМПА1
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ26
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ16
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ2
- ЗВУКОВОЙ СИГНАЛ1
- ГРУППА СИГНАЛИЗАЦИИ1
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ5
- ПРОКЛАДКА1
- КРОНШТЕЙН1
- ЗАГЛУШКА1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- ГРУППА МАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ2
- ПИНЦЕТ - ДЛЯ ПРЕДОХРАНИТЕЛЕЙ1
- РЕЛЕ В СБОРЕ17
- ГРУППА ПУСКОВОГО ПЕРЕКЛЮЧАТЕЛЯ1
- ПАНЕЛЬ В СБОРЕ1
- РУЧКА1
- РУЧКА1
- ГРОВЕРНАЯ ШАЙБА1
- БЛОК В СБОРЕ1
- АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ В СБОРЕ4
- АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
- ГРУППА МОДУЛЯ ДРАЙВЕРА РЕЛЕ1
- ШИНА ЗАЗЕМЛЕНИЯ В СБОРЕ1
- ШАЙБА1
- ВИНТ - ГОЛОВКА ПОДДОНА1
- ГРОВЕРНАЯ ШАЙБА2
- ШИНА - ЭЛЕКТРИЧЕСКАЯ1
- РОЗЕТКА - ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ3
- ПРЕОБРАЗОВАТЕЛЬ ПИТАНИЯ1
- ПЛАСТИНА1
- ПРОКЛАДКА1
- КАБЕЛЬ В СБОРЕ1
- КАБЕЛЬ В СБОРЕ1
- КАБЕЛЬ
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- ШИНА - ЭЛЕКТРИЧЕСКАЯ1
- КАБЕЛЬ В СБОРЕ1
- ПРОВОД
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КРОНШТЕЙН В СБОРЕ1
- ГАЙКА ПРИВАРНАЯ2
- ГАЙКА ПРИВАРНАЯ2
- КРОНШТЕЙН В СБОРЕ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ОСВЕЩЕНИЕ1
- ПРОКЛАДКА1
- ПЛАСТИНА1
Ещё 52 позиций состава и артикулы — после регистрации.
