Caterpillar 950L — Трубопроводы фильтра топлива
· 57 позиций в составе· 1 моделей

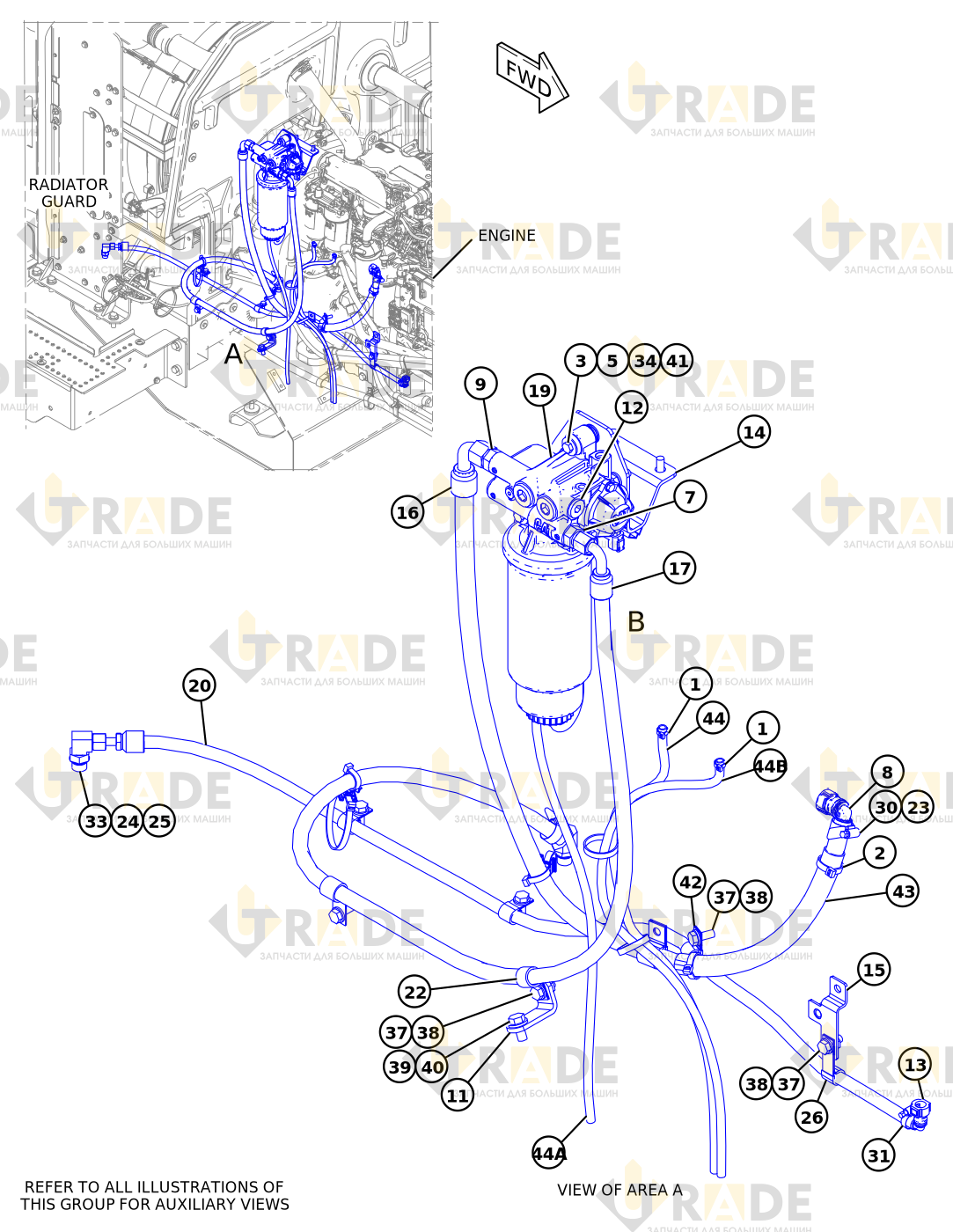

Взрыв-схема узла «Трубопроводы фильтра топлива» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 57- КАБЕЛЬНАЯ СТЯЖКА3
- КАБЕЛЬНАЯ СТЯЖКА11
- ВИБРОИЗОЛИРУЮЩАЯ ОПОРА6
- КРОНШТЕЙН В СБОРЕ1
- ПРОКЛАДКА1
- ПРОКЛАДКА2
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- РОЗЕТКА РАЗЪЕМА1
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КРЕПЕЖ2
- КРОНШТЕЙН В СБОРЕ1
- ЗАГЛУШКА В СБОРЕ2
- ЗАГЛУШКА1
- СПЕЦИАЛЬНЫЙ РАЗЪЕМ1
- КРОНШТЕЙН В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ГРУППА ДАТЧИКА УРОВНЯ ЖИДКОСТИ1
- Комплект разъемов1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОНТАКТ РАЗЪЕМА4
- ГРУППА ТОПЛИВОПОДКАЧИВАЮЩЕГО НАСОСА1
- ШЛАНГ В СБОРЕ1
Ещё 28 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
