Caterpillar 950L — Проводка шасси
· 66 позиций в составе· 1 моделей
Взрыв-схема узла «Проводка шасси» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

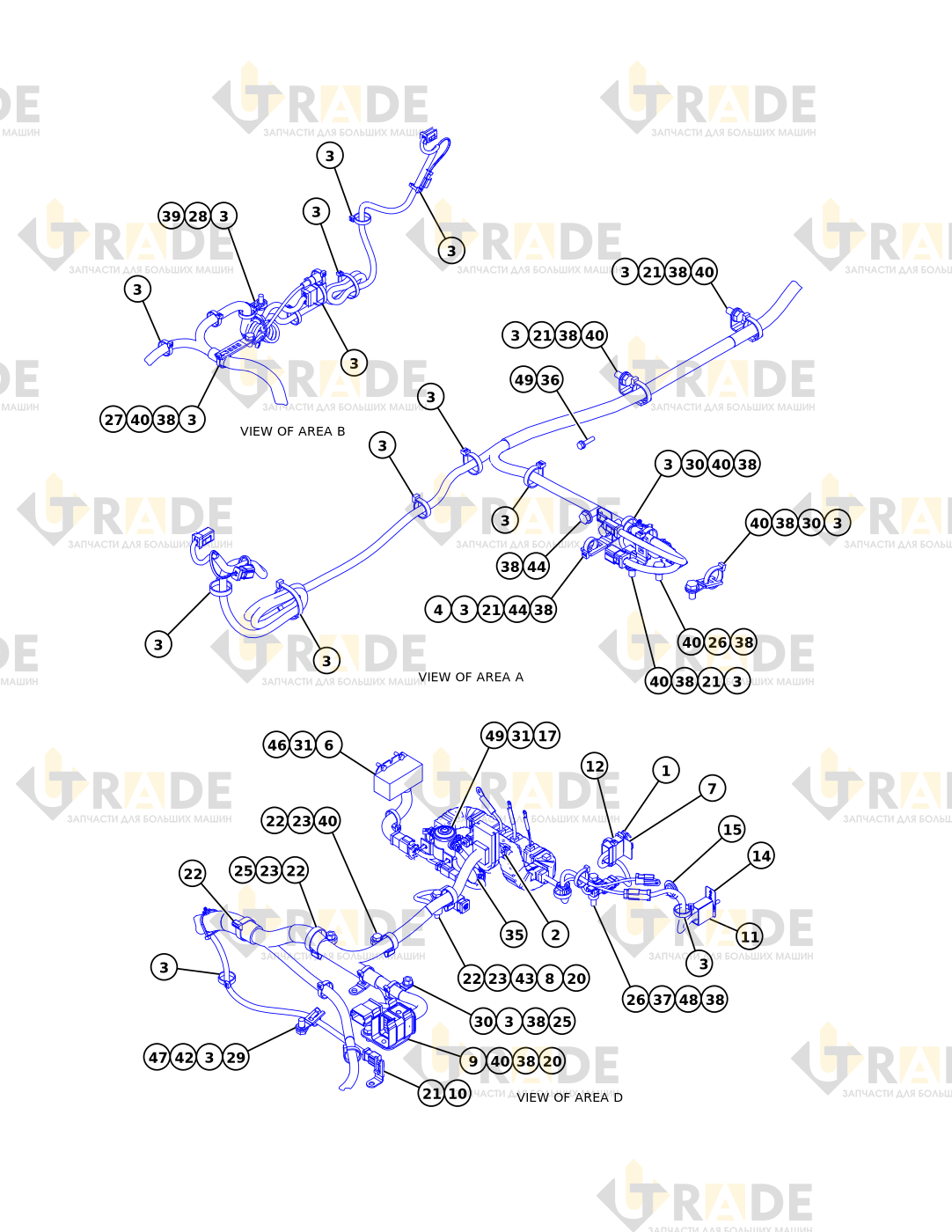

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 66- ЗАЩИТА ПЕРЕКЛЮЧАТЕЛЯ1
- КАБЕЛЬНАЯ СТЯЖКА1
- КАБЕЛЬНАЯ СТЯЖКА71
- ФИКСАТОР1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой1
- РЕЛЕ В СБОРЕ1
- КОНТАКТ РАЗЪЕМА2
- КОНТАКТ РАЗЪЕМА4
- Комплект разъемов1
- ТАБЛИЧКА - ИНФОРМАЦИОННАЯ1
- ПРОКЛАДКА1
- ПЛАСТИНА В СБОРЕ1
- ЗАКЛЕПКА - СФЕРИЧЕСКАЯ ГОЛОВКА2
- ФИКСАТОР1
- КАБЕЛЬНАЯ СТЯЖКА1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ТУМБЛЕР1
- Комплект разъемов1
- Клин-приемник1
- ГАЙКА - ШЕСТИГРАННАЯ2
- ГРОВЕРНАЯ ШАЙБА1
- КОЛЬЦО - СТОПОРНОЕ1
- ГРУППА ПЕРЕКЛЮЧАТЕЛЯ - ТУМБЛЕР1
- КРОНШТЕЙН1
- НАКЛЕЙКА - ИНСТРУКЦИЯ1
- КОЛПАЧОК1
- КРОНШТЕЙН В СБОРЕ1
- БОЛТ1
- ГРУППА МАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ1
- ГРУППА ЭЛЕКТРОПРОВОДКИ - ШАССИ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ШАССИ1
- ФИКСАТОР7
- Клипса лесенки11
