Caterpillar 950L — Трубопроводы гидравлики в сборе
· 155 позиций в составе· 1 моделей

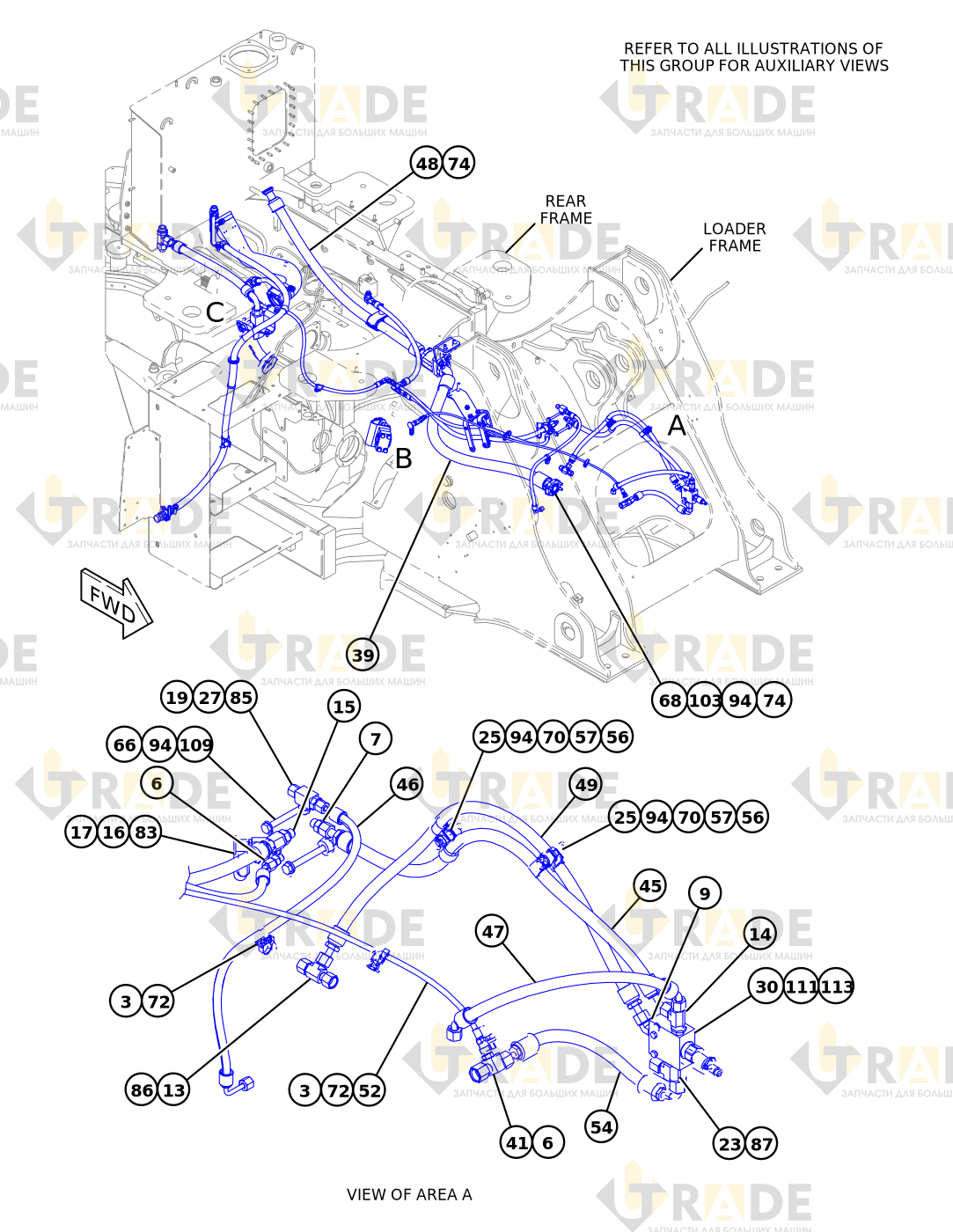

Взрыв-схема узла «Трубопроводы гидравлики в сборе» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
78 из 155- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОНТРГАЙКА2
- КАБЕЛЬНАЯ СТЯЖКА7
- ЖЕСТКАЯ ШАЙБА4
- ЖЕСТКАЯ ШАЙБА3
- РАЗЪЕМ В СБОРЕ3
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- РАЗЪЕМ1
- РАЗЪЕМ В СБОРЕ1
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- ПЕРЕХОДНИК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ТРОЙНИК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- ТРОЙНИК1
- Уплотнительное кольцо O-образное1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК - ШАРНИРНОЕ СОЕДИНЕНИЕ1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК1
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
- ШТУЦЕР В СБОРЕ2
- ПЕРЕХОДНИК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ПЕРЕХОДНИК В СБОРЕ1
- ПЕРЕХОДНИК1
- ПЕРЕХОДНИК В СБОРЕ1
- ПЕРЕХОДНИК1
- ЗАГЛУШКА В СБОРЕ1
- ЗАГЛУШКА1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК1
- ГАЙКА5
- ГРУППА ОБРАТНОГО КЛАПАНА1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ПЕРЕХОДНИК В СБОРЕ1
- ПЕРЕХОДНИК ТРОЙНИКА1
- РАЗЪЕМ В СБОРЕ1
- ФИТИНГ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ГРУППА РЕДУКЦИОННОГО КЛАПАНА1
- ГРУППА РЕДУКЦИОННОГО КЛАПАНА1
- ШЛАНГ В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой4
- КРОНШТЕЙН В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- ХОМУТ2
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШАРОВОЙ КЛАПАН1
- ТРОЙНИК В СБОРЕ1
- ПЕРЕХОДНИК ТРОЙНИКА1
- ШЛАНГ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
Ещё 77 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы 950L
