Caterpillar 950L — Освещение в сборе прожекторное и сигнальное
· 50 позиций в составе· 1 моделей

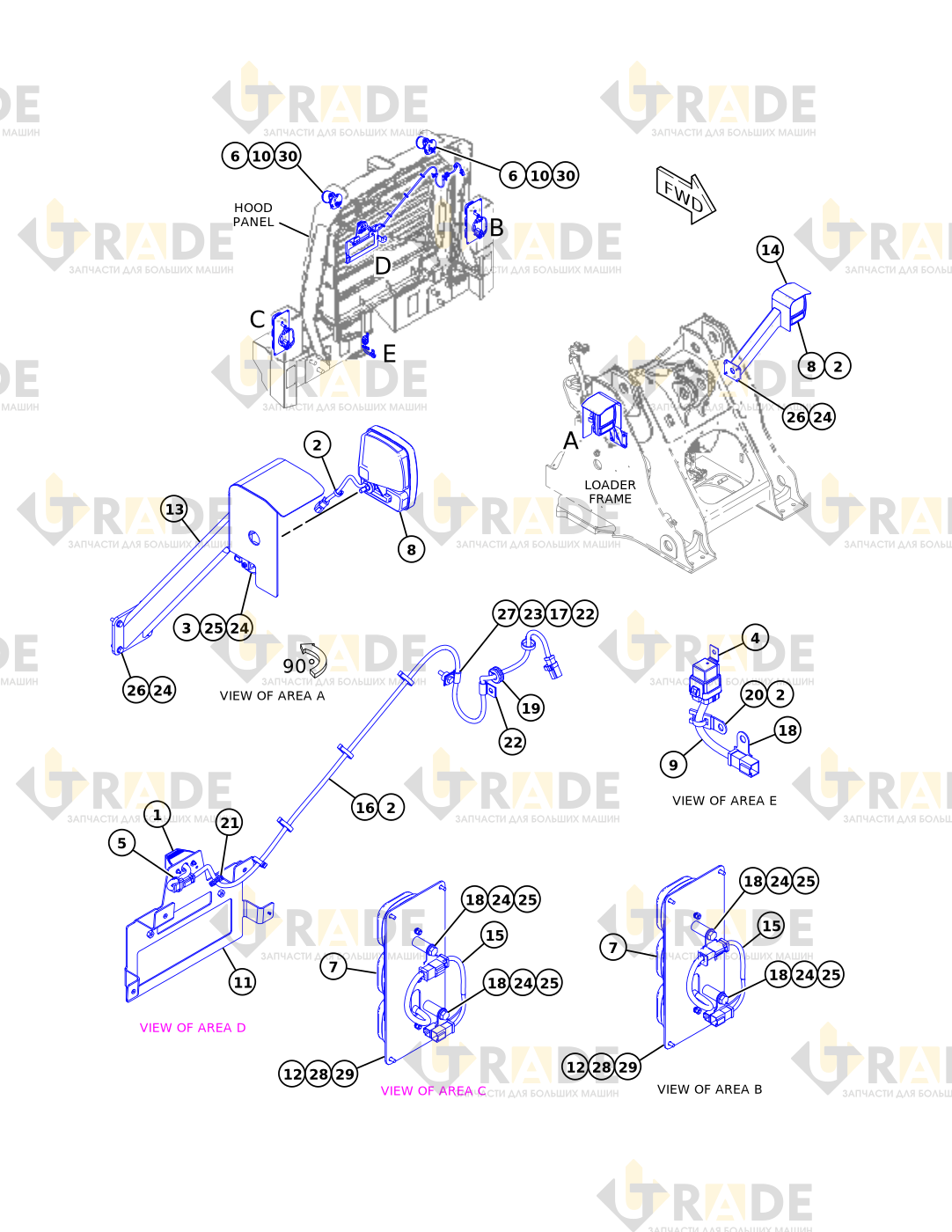

Взрыв-схема узла «Освещение в сборе прожекторное и сигнальное» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- ГРУППА ЛАМП ПОДСВЕТКИ НОМЕРНОГО ЗНАКА1
- КАБЕЛЬНАЯ СТЯЖКА9
- ЗВУКОВОЙ СИГНАЛ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- КАБЕЛЬНАЯ СТЯЖКА1
- ГРУППА ПРОЖЕКТОРА2
- Фара стоп-сигнала и габаритная в сборе2
- Фара головная и сигнальная в сборе2
- ЖГУТ ПРОВОДОВ В СБОРЕ - ОСВЕЩЕНИЕ1
- ПЛАСТИНА2
- ГРУППА КРЕПЛЕНИЯ НОМЕРНОГО ЗНАКА1
- ПЛАСТИНА В СБОРЕ2
- БОНКА - ПРИВАРНАЯ2
- КРОНШТЕЙН В СБОРЕ1
- ЗВЕНО3
- Стыковой1
- ВТУЛКА1
- ФИКСАТОР1
- КРОНШТЕЙН В СБОРЕ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ОСВЕЩЕНИЕ2
- ЖГУТ ПРОВОДОВ В СБОРЕ - ОСВЕЩЕНИЕ1
- Комплект разъемов1
- РОЗЕТКА - РАЗЪЕМ2
- РОЗЕТКА - РАЗЪЕМ2
- КОНТАКТ РАЗЪЕМА2
