Caterpillar 950L — Клапан главный распределительный в сборе
· 84 позиций в составе· 1 моделей
Взрыв-схема узла «Клапан главный распределительный в сборе» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

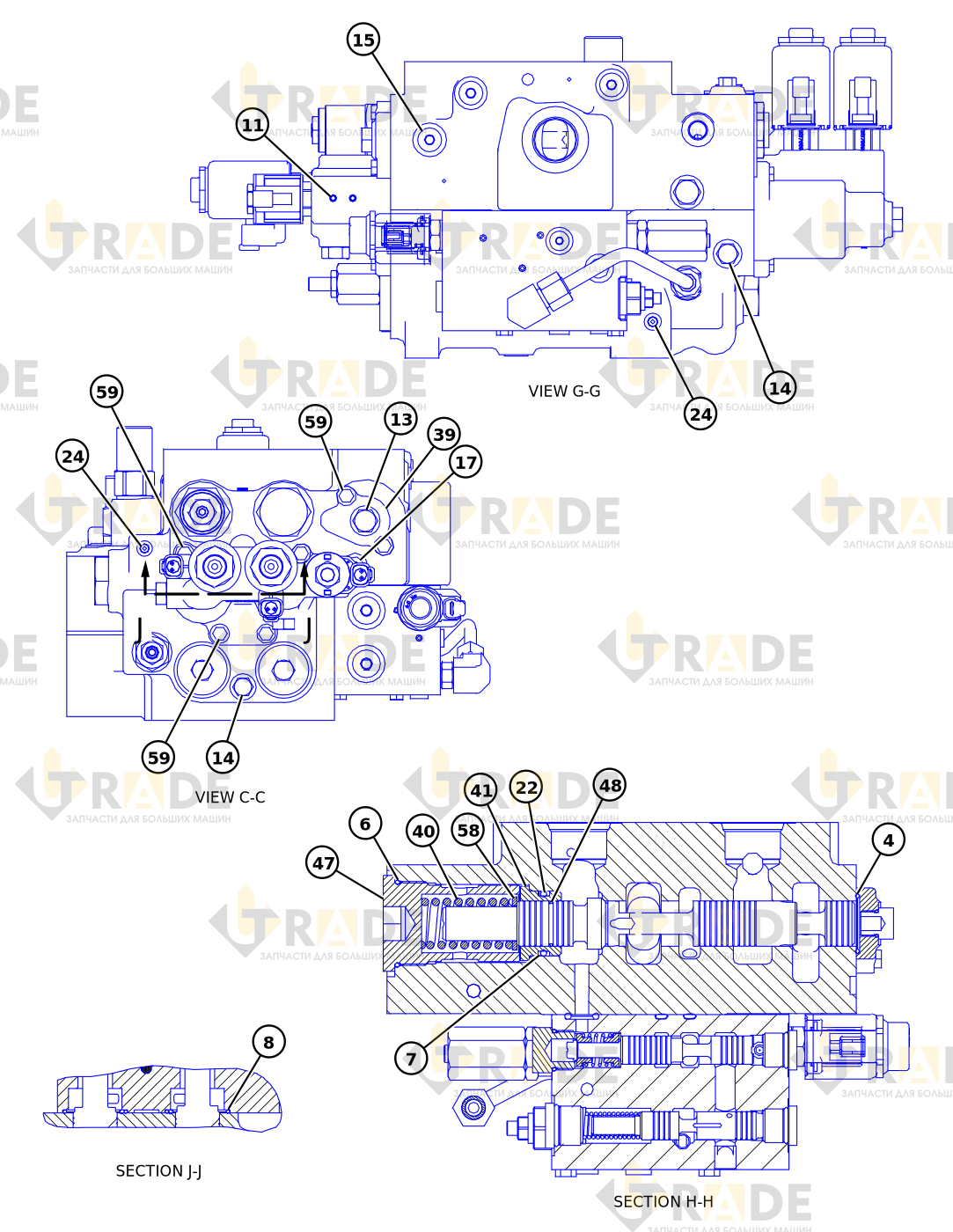

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
42 из 84- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- Уплотнительное кольцо O-образное2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ЗАГЛУШКА2
- ОБРАТНЫЙ КЛАПАН1
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- ЗАГЛУШКА В СБОРЕ5
- ЗАГЛУШКА1
- ЗАГЛУШКА В СБОРЕ2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ЗАГЛУШКА1
- ЗАГЛУШКА В СБОРЕ5
- Заглушка LD STOR1
- ЗАГЛУШКА В СБОРЕ2
- Уплотнительное кольцо O-образное1
- ЗАГЛУШКА1
- ЗАГЛУШКА В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ЗАГЛУШКА1
- ЗАГЛУШКА В СБОРЕ2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ЗАГЛУШКА1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- Группа дозирующих клапанов1
- ПРУЖИНА2
- КОЛЬЦО - ЗАПАСНОЕ1
- ГРУППА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА1
- ОБМОТКА В СБОРЕ1
- ЗАГЛУШКА9
- ПРУЖИНА2
- ПРУЖИНА2
- РАСШИРИТЕЛЬНАЯ ЗАГЛУШКА5
- ДЕРЖАТЕЛЬ4
- Соленоидный клапан в сборе1
- Соленоидный клапан в сборе1
Ещё 42 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
