Caterpillar 950L — Корпус оси качающейся в сборе
· 60 позиций в составе· 1 моделей

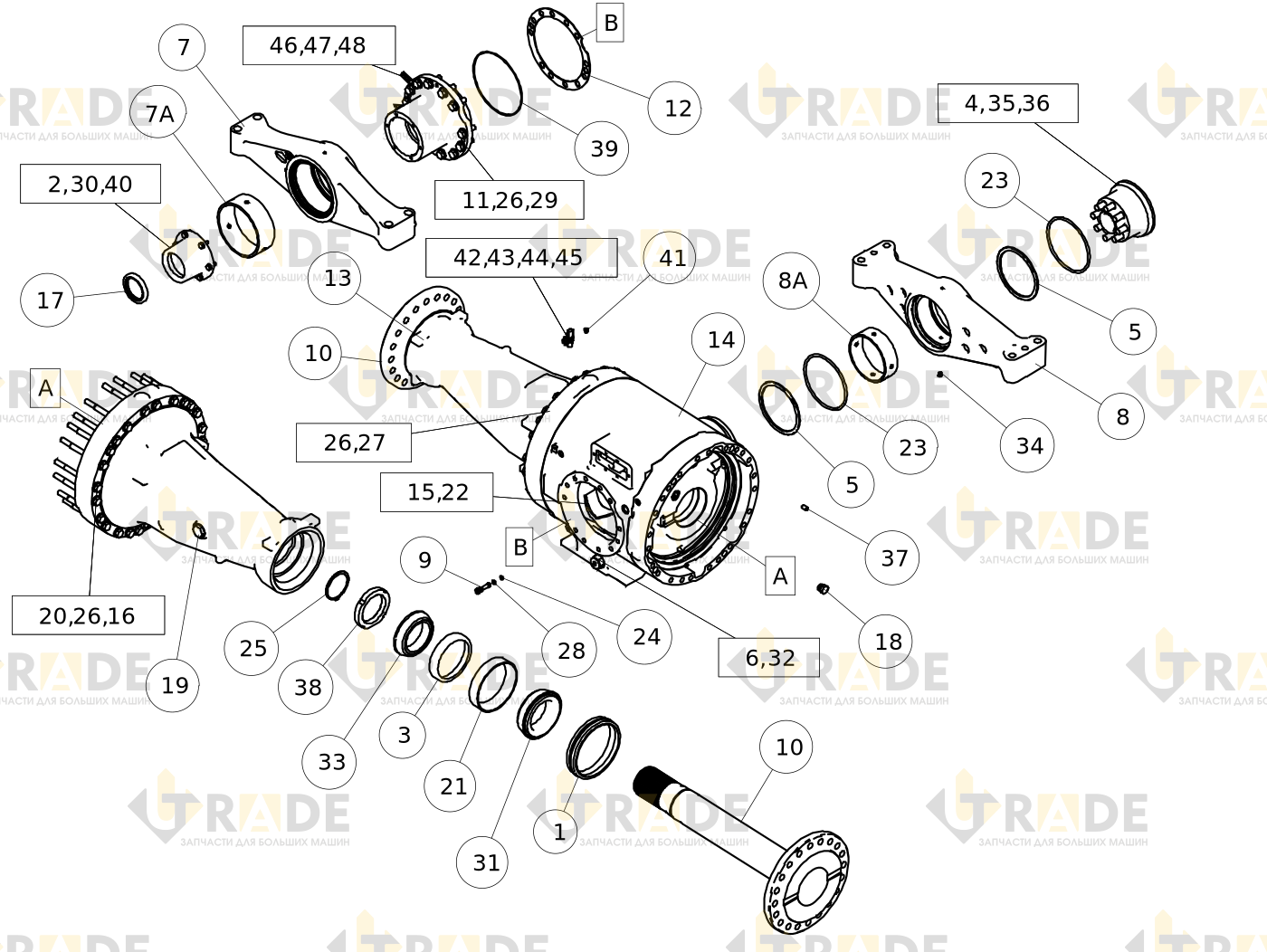

Взрыв-схема узла «Корпус оси качающейся в сборе» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 60- ГРУППА УПЛОТНЕНИЙ - ДВУХКОНУСНЫЕ2
- ФИКСАТОР УПЛОТНЕНИЯ1
- КРЫШКА - ПОДШИПНИК2
- ЦАПФА1
- УПОРНАЯ ШАЙБА2
- СЛИВНАЯ ПРОБКА В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ЗАГЛУШКА1
- ОПОРА ЦАПФЫ В СБОРЕ1
- ВТУЛКА1
- КОЛЬЦО - СТОПОРНОЕ1
- УПЛОТНЕНИЕ - МАНЖЕТНОГО ТИПА2
- ОПОРА В СБОРЕ1
- ПОДШИПНИК - СКОЛЬЖЕНИЯ1
- ПАТРУБОК1
- ВАЛ МОСТА2
- КОЖУХ ШЕСТЕРНИ1
- НАБОР РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК1
- КОЖУХ МОСТА1
- КАЧАЮЩИЙСЯ КОЖУХ В СБОРЕ1
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ4
- КОЖУХ В СБОРЕ1
- КОЖУХ МОСТА1
- УПЛОТНЕНИЕ - МАНЖЕТНОГО ТИПА1
- ЗАГЛУШКА В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ЗАГЛУШКА1
- ЗАГЛУШКА В СБОРЕ1
- Уплотнительное кольцо O-образное1
Ещё 30 позиций состава и артикулы — после регистрации.
