Caterpillar 950L — Трубопроводы в сборе (радиатор масла)
· 93 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы в сборе (радиатор масла)» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

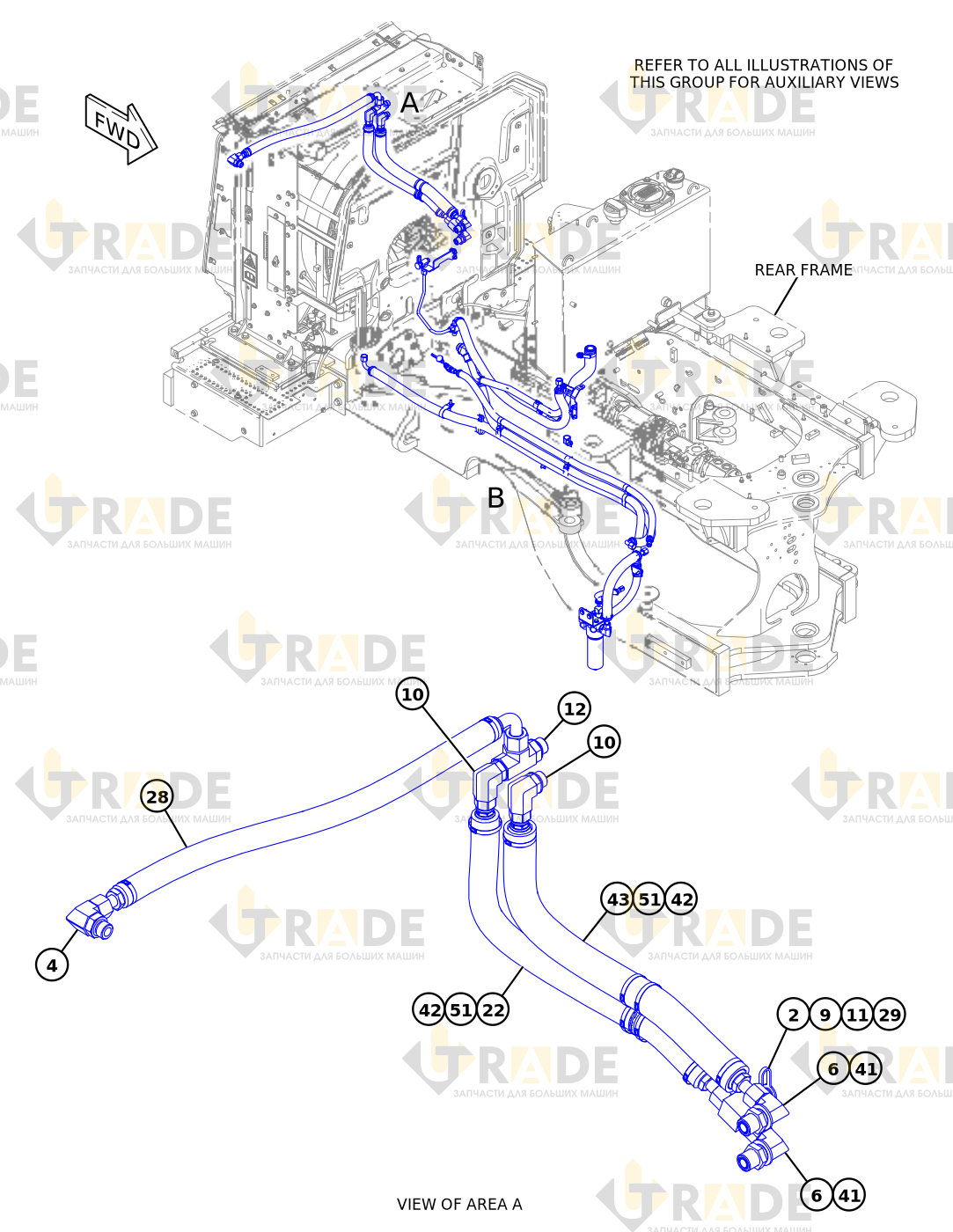

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
47 из 93- КОЛПАЧОК - ПЫЛЕЗАЩИТНЫЙ2
- КОЛПАЧОК - ПЫЛЕЗАЩИТНЫЙ1
- ПРОКЛАДКА3
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КЛАПАН В СБОРЕ - ДЛЯ ОТБОРА ПРОБ ЭКСПЛУАТАЦИОННЫХ ЖИДКОСТЕЙ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КЛАПАН ОТБОРА ПРОБ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ПЕРЕХОДНИК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- ПЕРЕХОДНИК1
- ТРОЙНИК В СБОРЕ1
- ГНЕЗДО УПЛОТНИТЕЛЬНОГО КОЛЬЦА ТРОЙНИКА1
- ТРОЙНИК В СБОРЕ1
- Уплотнительное кольцо ORFS2
- ТРОЙНИК1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой2
- КРОНШТЕЙН В СБОРЕ1
- ШЛАНГ1
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- КРОНШТЕЙН1
- ГРУППА МАСЛЯНОГО ФИЛЬТРА1
- ФИКСАТОР5
- ШЛАНГ В СБОРЕ1
- ИЗОЛЯЦИЯ
- КАБЕЛЬНАЯ СТЯЖКА2
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
Ещё 46 позиций состава и артикулы — после регистрации.
