Caterpillar 950L — Трубопроводы в сборе - передней смазки
· 53 позиций в составе· 1 моделей

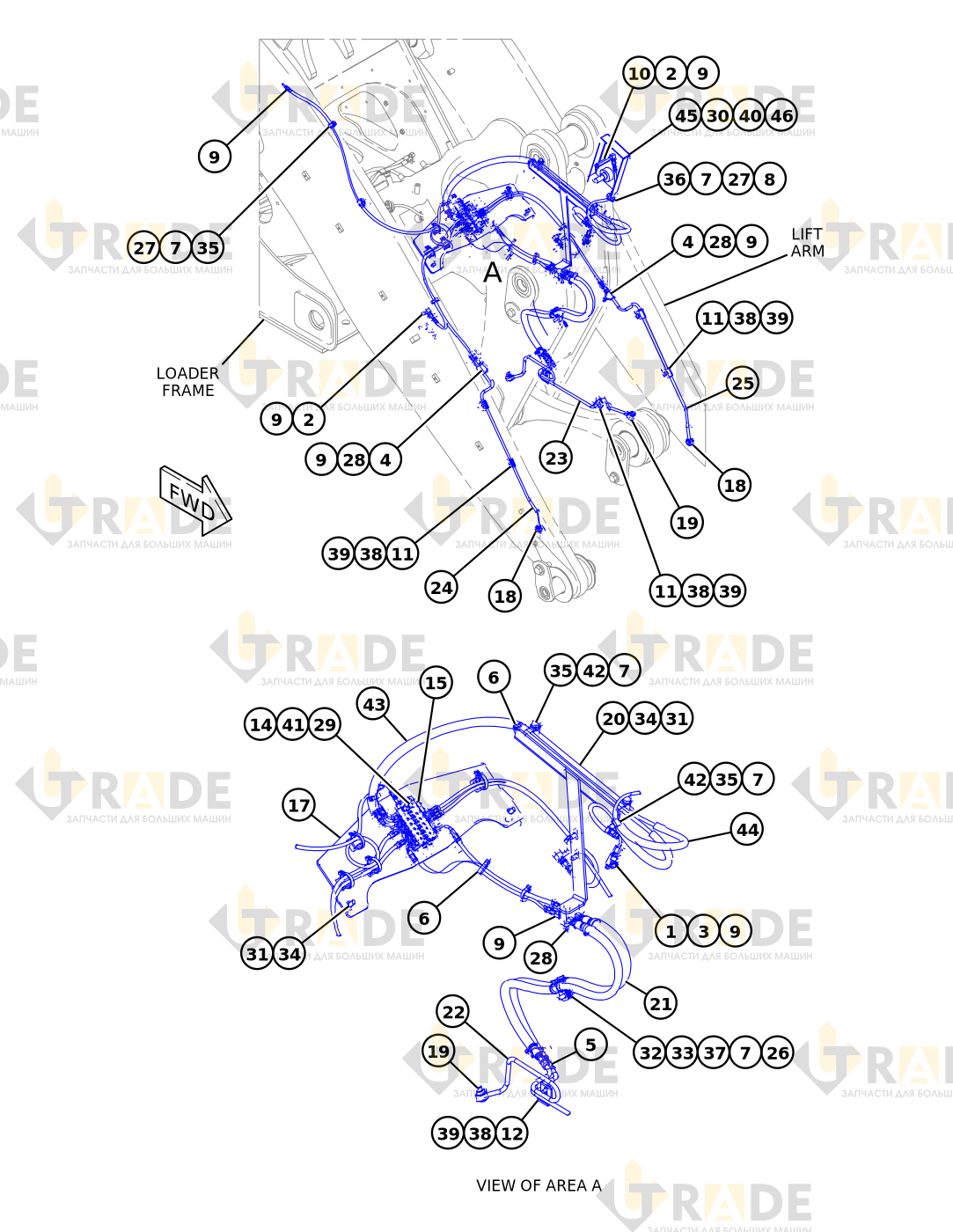

Взрыв-схема узла «Трубопроводы в сборе - передней смазки» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- МАСЛЕНКА - СМАЗКА1
- КОЛЕНЧАТЫЙ ПАТРУБОК3
- ТРОЙНИК ТРУБНЫЙ1
- ТРОЙНИК ТРУБНЫЙ2
- ПРЯМОЙ ПЕРЕХОДНИК2
- КАБЕЛЬНАЯ СТЯЖКА10
- Шайба7
- ПРОКЛАДКА1
- РАЗЪЕМ В СБОРЕ8
- ГАЙКА1
- РАЗЪЕМ1
- ВТУЛКА1
- ПЕРЕХОДНИК1
- КРОНШТЕЙН5
- ХОМУТ1
- ГАЙКА2
- ГРУППА ТРУБОПРОВОДОВ - СИСТЕМА СМАЗКИ1
- ПЛАСТИНА1
- ВТУЛКА В СБОРЕ2
- ШАЙБА1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ВТУЛКА В СБОРЕ2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КРОНШТЕЙН В СБОРЕ1
- БОНКА - ПРИВАРНАЯ2
- БЛОК1
- ШЛАНГ В СБОРЕ2
