Caterpillar 950L — Трубопроводы масляного радиатора моста в сборе
· 55 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы масляного радиатора моста в сборе» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

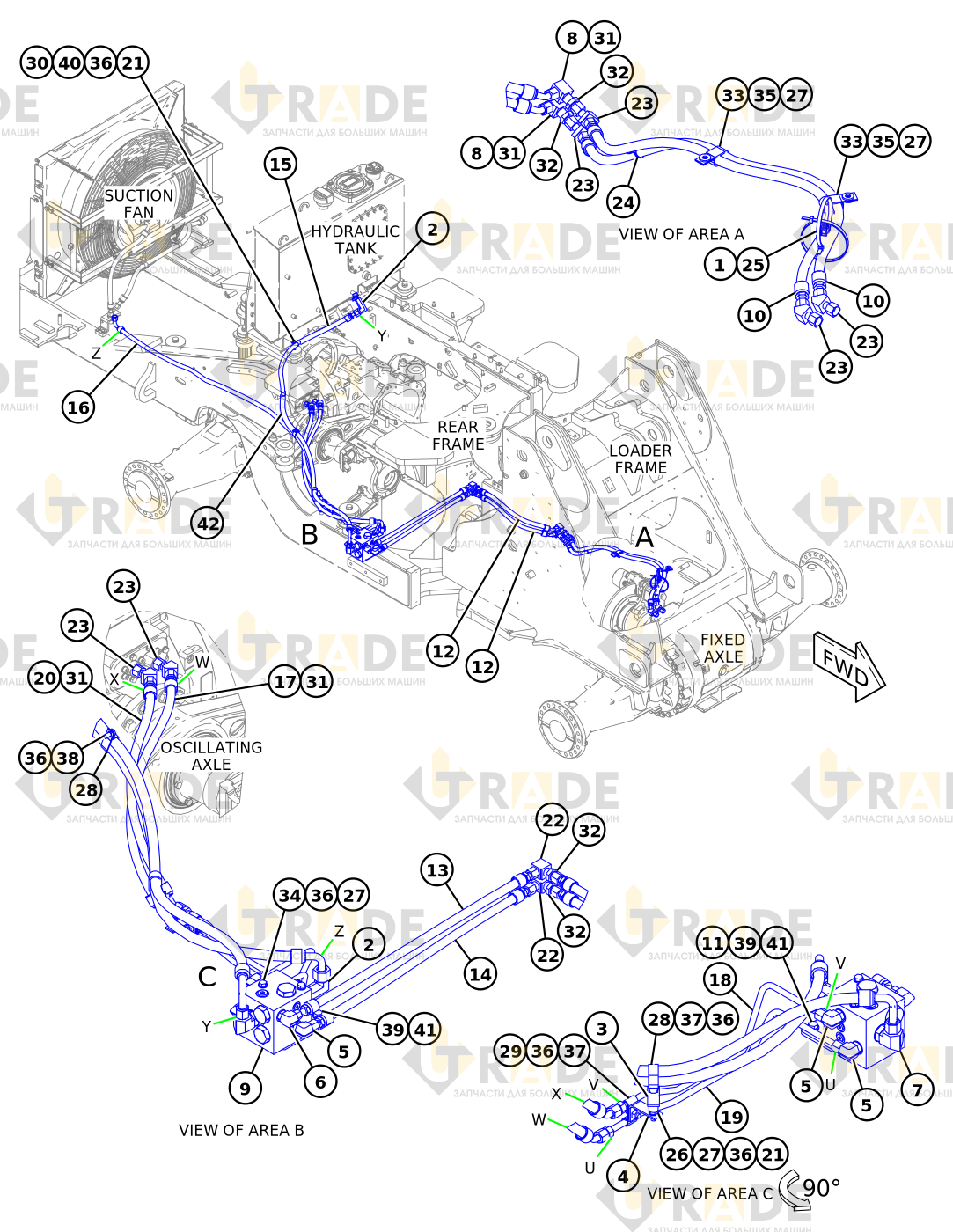

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- КАБЕЛЬНАЯ СТЯЖКА2
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- Уплотнительное кольцо O-образное1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой1
- УГОЛОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ3
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК2
- ГРУППА КОЛЛЕКТОРА - УПРАВЛЯЮЩИЙ1
- ШЛАНГ В СБОРЕ2
- ПЛАСТИНА1
- ШЛАНГ В СБОРЕ2
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
Ещё 27 позиций состава и артикулы — после регистрации.
