Caterpillar 950L — Трубопроводы масляного охладителя в сборе
· 115 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы масляного охладителя в сборе» Caterpillar 950L: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

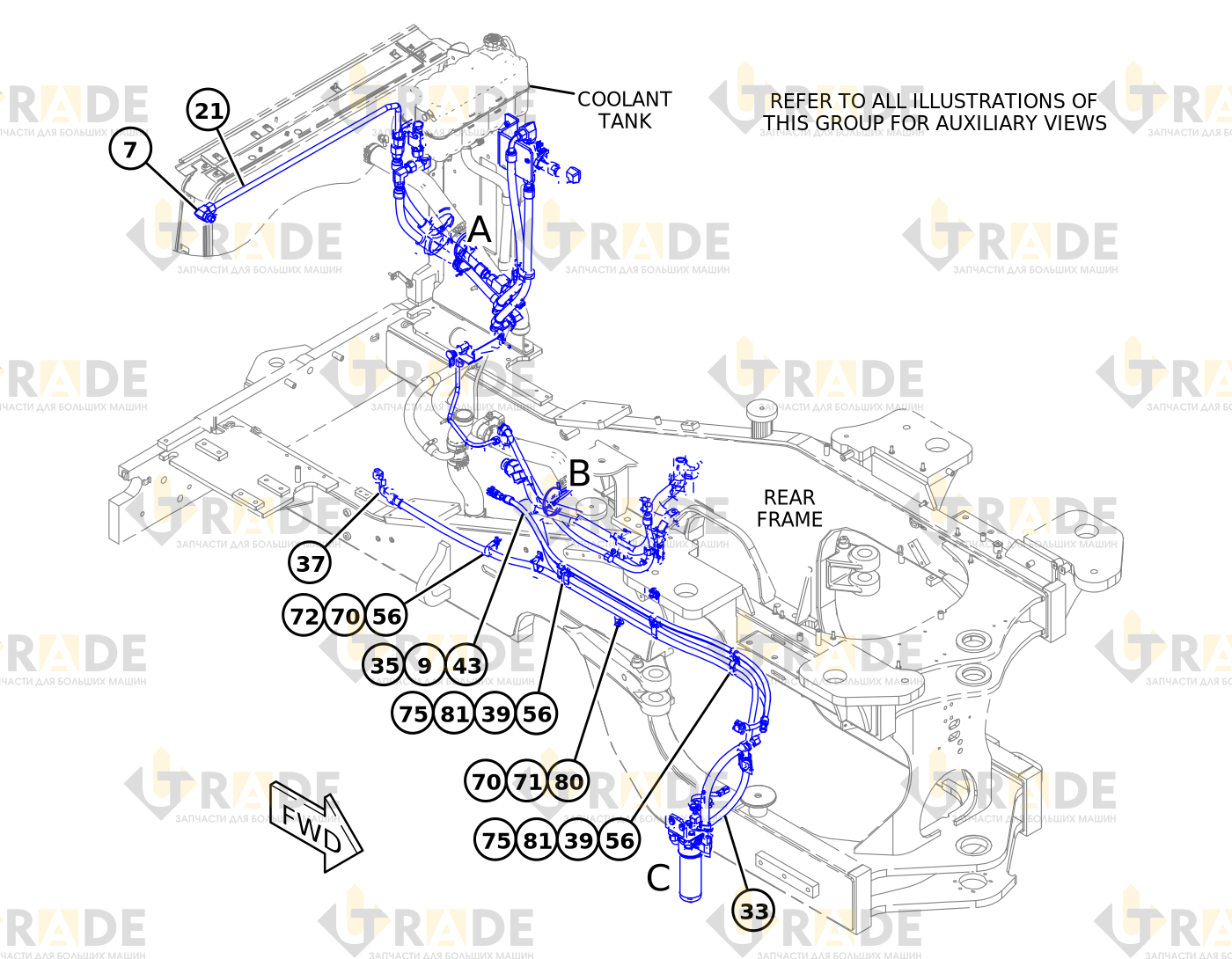

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
58 из 115- ТРОЙНИК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS2
- ТРОЙНИК1
- КАБЕЛЬНАЯ СТЯЖКА7
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ОГРАЖДЕНИЕ2
- РАЗЪЕМ В СБОРЕ1
- Уплотнительное кольцо O-образное1
- ПЕРЕХОДНИК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ЗАГЛУШКА В СБОРЕ1
- ЗАГЛУШКА1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ПЕРЕХОДНИК В СБОРЕ1
- ПЕРЕХОДНИК1
- КЛАПАН - ПЕРЕПУСКНОЙ1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК - МУФТА ТРУБОПРОВОДА1
- КРОНШТЕЙН В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ШЛАНГ1
- ШЛАНГ В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- КРОНШТЕЙН1
- ШЛАНГ В СБОРЕ1
- ГРУППА МАСЛЯНОГО ФИЛЬТРА1
- ШЛАНГ В СБОРЕ1
Ещё 57 позиций состава и артикулы — после регистрации.
