John Deere E330LC — Жгут проводов двигателя и разъемы (Двигатель
· 104 позиций в составе· 1 моделей

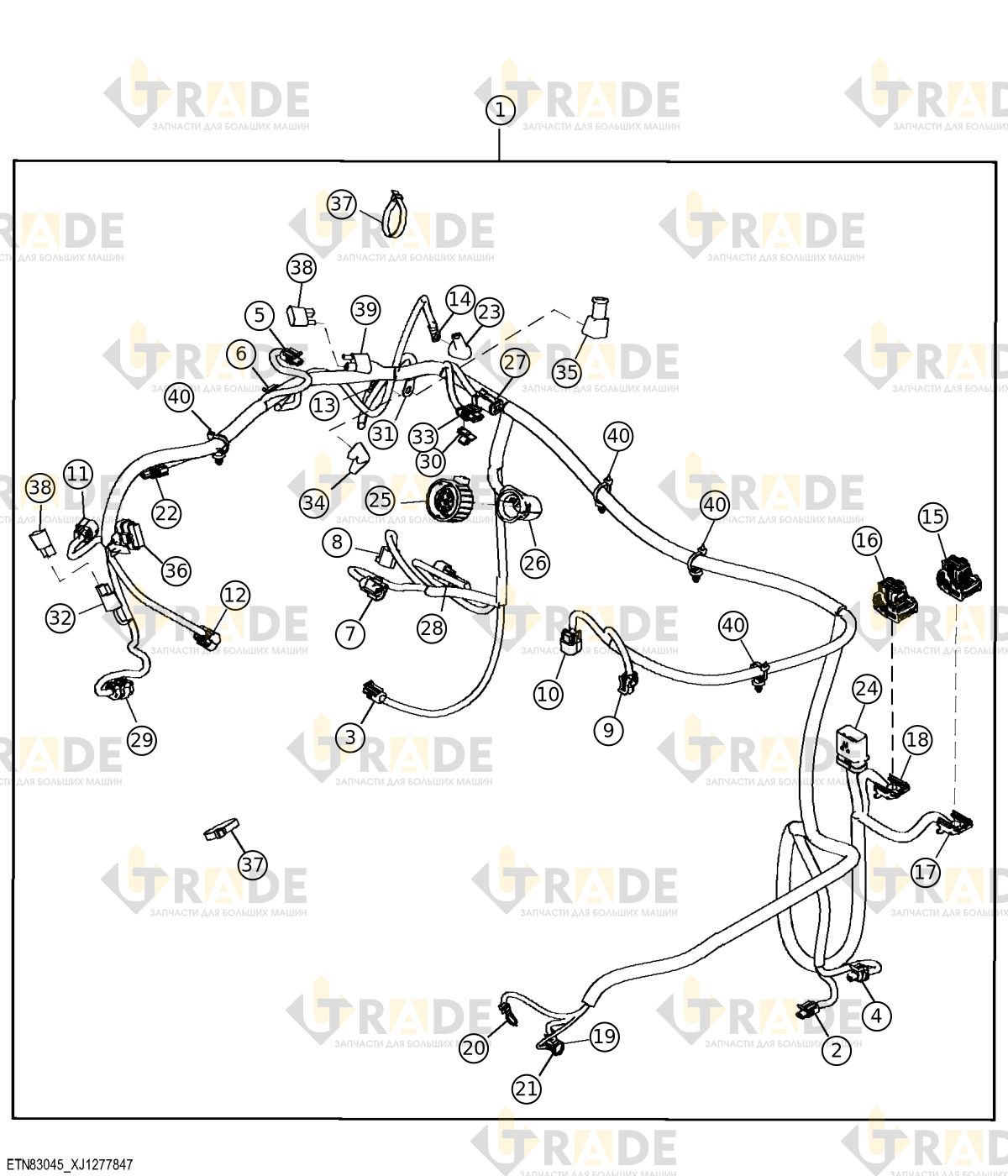

Взрыв-схема узла «Жгут проводов двигателя и разъемы (Двигатель» John Deere E330LC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
52 из 104- Жгут проводов1
- Корпус внешнего электрического разъема1
- Контакт электрического разъема2
- Корпус внешнего электрического разъема1
- Контакт внешнего электрического разъема2
- Корпус электрического разъема1
- Контакт электрического разъема3
- Уплотнение электрического разъема3
- Защелка электрического разъема среднего серого цвета1
- Корпус внешнего электрического разъема1
- Контакт электрического разъема1
- Контакт внешнего электрического разъема1
- Корпус внешнего электрического разъема1
- Контакт электрического разъема1
- Контакт внешнего электрического разъема1
- Корпус электрического разъема1
- Контакт внешнего электрического разъема3
- Уплотнение электрического разъема3
- Устройство блокировки электрического разъема черного цвета1
- Сборка внутреннего электрического разъема Tyco серого цвета, 2 контакта1
- Контакт электрического разъема2
- Уплотнитель черного электрического разъема2
- Корпус электрического разъема1
- Контакт электрического разъема3
- Уплотнение электрического разъема3
- Защелка электрического разъема среднего серого цвета1
- Корпус разъема электрического внешний черный, 2 контакта1
- Контакт электрического разъема2
- Контакт электрического разъема2
- Аксессуар электрического разъема1
- Корпус разъема электрического внешний черный, 2 контакта1
- Контакт электрического разъема2
- Контакт электрического разъема2
- Аксессуар электрического разъема1
- Корпус разъема электрического внешний черный, 2 контакта1
- Контакт электрического разъема2
- Контакт электрического разъема2
- Аксессуар электрического разъема1
- Внутренний контакт электрического разъема1
- Контакт электрического разъема1
- Уплотнение электрического разъема1
- Контакт электрического разъема1
- Корпус внешнего электрического разъема, 32 контакта1
- Контакт выходного электрического разъема12
- Колпачок полости разъема жгута проводов9
- Контакт внешнего электрического разъема3
- Контакт электрического разъема8
- Корпус внешнего электрического разъема синий, 32 контакта1
- Колпачок полости разъема жгута проводов6
- Контакт электрического разъема6
- Контакт внешнего электрического разъема11
- Контакт выходного электрического разъема7
Ещё 52 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
