John Deere E330LC — Главный жгут проводов кабины (для Китая)
· 103 позиций в составе· 1 моделей

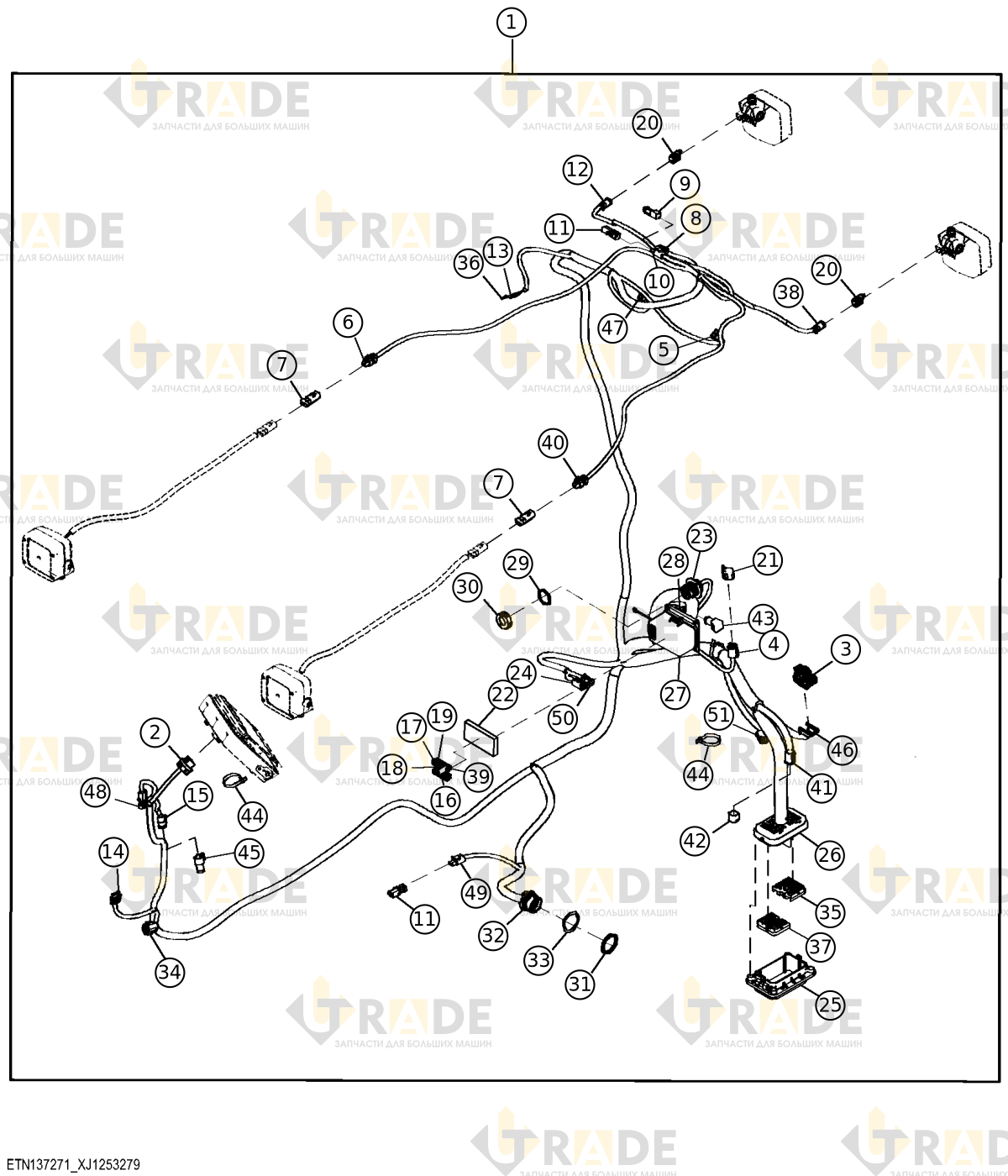

Взрыв-схема узла «Главный жгут проводов кабины (для Китая)» John Deere E330LC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
52 из 103- Комплект жгута проводов кабины1
- Наклейка1
- Корпус черного внутреннего электрического соединителя, 26 гнезд1
- Контакт внешнего электрического разъема6
- Контакт электрического разъема2
- Аксессуар белого электрического разъема18
- Корпус внешнего электрического разъема, 48 контактов1
- Контакт выходного электрического разъема5
- Корпус электрического разъема3
- Колпачок полости разъема жгута проводов4
- Колпачок электрического разъема черный1
- Серый корпус внутреннего электрического разъема в сборе, 6 контактов1
- Аксессуар электрического разъема5
- Контакт электрического разъема оранжевый, 6-контактный1
- Белый корпус внутреннего электрического разъема, на 2 контакта1
- Корпус электрического разъема красный, на 2 контакта1
- Контакт электрического разъема2
- Корпус электрического разъема красный, на 2 контакта2
- Корпус электрического разъема1
- Контактный штифт клеммы электрического разъема2
- Электрический разъем в сборе1
- Корпус разъема электрического внешний черный, 2 контакта1
- Соединитель1
- Контакт гильзы электроконтакта2
- Электрический разъем в сборе2
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Контакт внешнего электрического разъема1
- Черный внутренний электрический разъем, 4 гнезда1
- Контакт электрического разъема4
- Уплотнение кабеля электрического разъема4
- Черный внутренний электрический разъем в сборе, 3 контакта1
- Контакт электрического разъема3
- Устройство блокировки электрического разъема синее, 3 контакта1
- Ампер, красный, миниатюрный лезвийный5
- Предохранитель10
- Предохранитель, 30 ампер1
- Миниатюрный штырьковый электрический предохранитель3
- Черный электрический разъем2
- Черный электрический разъем1
- Барьер1
- Корпус электрического разъема, 9 контактов1
- Контактный штифт клеммы электрического разъема5
- Черный корпус электрического разъема в сборе, на 4 контакта1
- Аксессуар электрического разъема2
- Контакт электрического разъема1
- Заглушка отверстия электрического разъема1
- Устройство блокировки электрического разъема1
- Фланец контакта электрического разъема черный, 1021
- Корпус внешнего электрического разъема черного цвета, на 102 контакта1
- Внутренний контакт электрического разъема3
Ещё 51 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
