John Deere E330LC — Гидравлические трубопроводы стрелы вспомогательные (2 из 2)
· 47 позиций в составе· 1 моделей

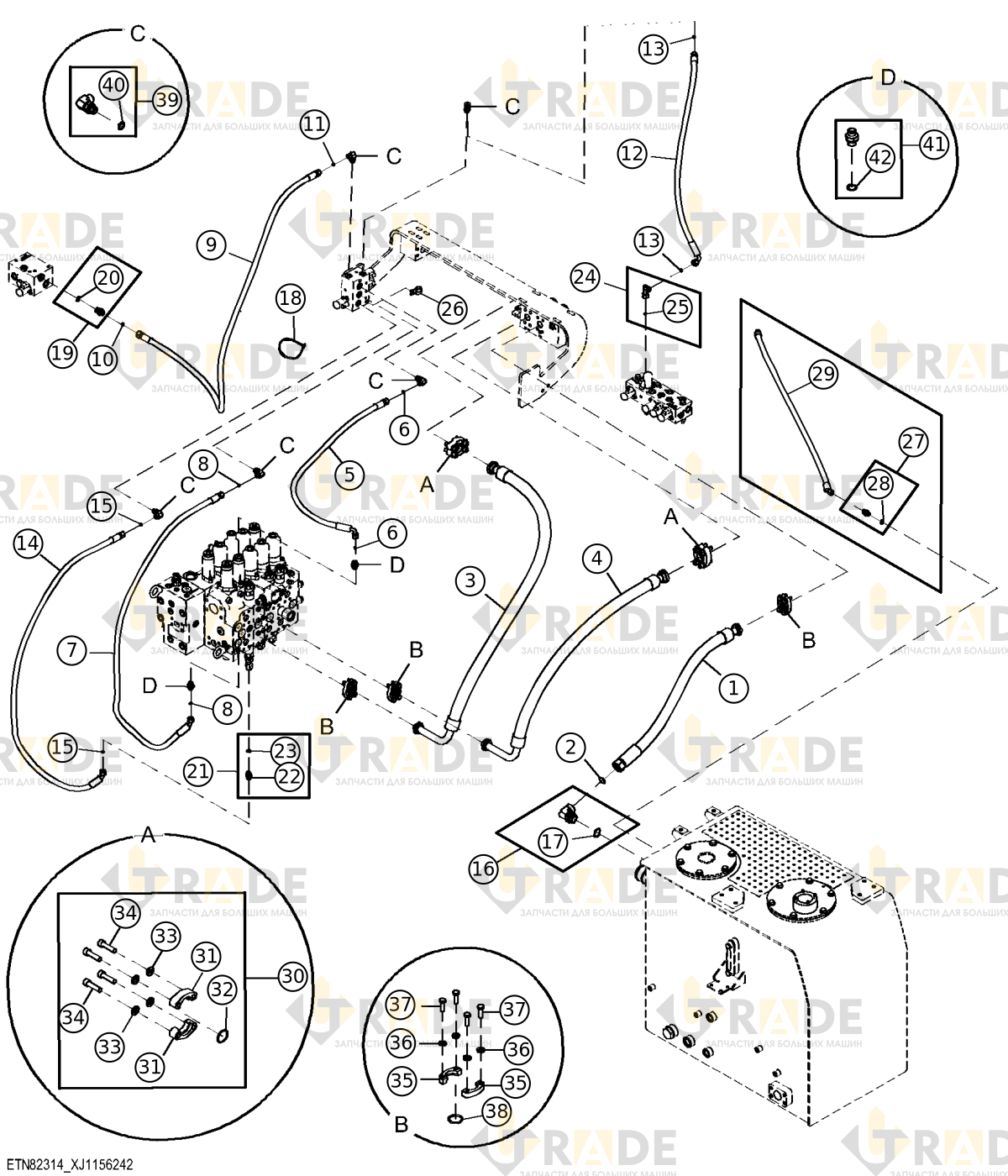

Взрыв-схема узла «Гидравлические трубопроводы стрелы вспомогательные (2 из 2)» John Deere E330LC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Возвратный гидравлический шланг вспомогательный1
- Уплотнительное кольцо круглого сечения1
- Гидравлический шланг1
- Дополнительный гидравлический шланг1
- Дополнительный гидравлический шланг1
- Дополнительный гидравлический шланг1
- Дополнительный гидравлический шланг1
- Уплотнительное кольцо круглого сечения2
- Гидравлический шланг пилотного управления вспомогательного1
- Уплотнительное кольцо круглого сечения2
- Гидравлический шланг пилотного управления вспомогательного1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Гидравлический шланг1
- Уплотнительное кольцо круглого сечения2
- Гидравлический шланг пилотного управления вспомогательного1
- Уплотнительное кольцо круглого сечения2
- Уголок с регулируемым соединением под 90 градусов1
- Уплотнительное кольцо (O-ring)1
- Хомут1
- Прямой штуцер с резьбовым торцом1
- Уплотнительное кольцо круглого сечения1
- Прямой штуцер с резьбовым торцом1
- Прямой соединительный фитинг1
Ещё 23 позиций состава и артикулы — после регистрации.
