John Deere E330LC — Комплектующие жгута проводов двигателя (Двигатель
· 60 позиций в составе· 1 моделей

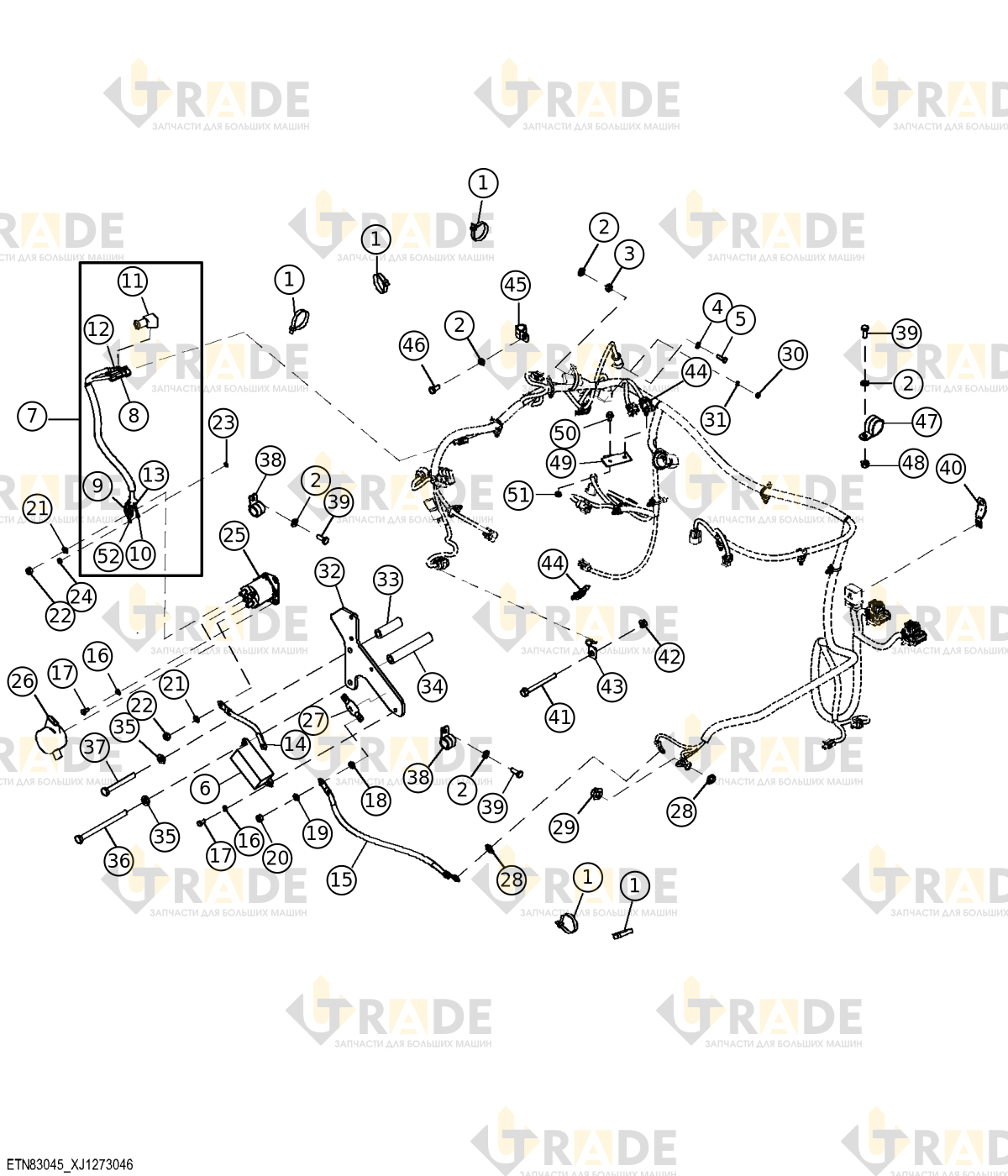

Взрыв-схема узла «Комплектующие жгута проводов двигателя (Двигатель» John Deere E330LC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 60- Хомут9
- Шайба с круглым отверстием6
- Гайка шестигранная контргайка, M81
- Шайба с круглым отверстием1
- Винт с шестигранной головкой и цилиндрической головкой, M6×201
- Корпус предохранителя гнезда быстросъемного устройства1
- От воздушного отопителя до жгута реле1
- Корпус внутреннего электрического разъема черный, 3 контакта1
- Контакт электрического разъема3
- Уплотнитель кабеля красного цвета для внешнего электрического разъема3
- Электропроводной соединитель1
- Электрический разъем в сборе1
- Кольцевой наконечник разъема электрического1
- Контакт электрического разъема1
- Глушитель жгута проводов двигателя1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Жгут от реле к предохранителю1
- Контакт электрического разъема2
- Жгут проводов1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Шайба с круглым отверстием4
- Шестигранный болт, M6×124
- Шестигранная гайка, M82
- Шайба с круглым отверстием2
- Гайка шестигранная контргайка, M82
- Контргайка2
- Контргайка шестигранная, 5/16"2
- Контргайка2
Ещё 30 позиций состава и артикулы — после регистрации.
