John Deere E330LC — Гидравлические трубопроводы вспомогательной гидравлики стрелы
· 54 позиций в составе· 1 моделей

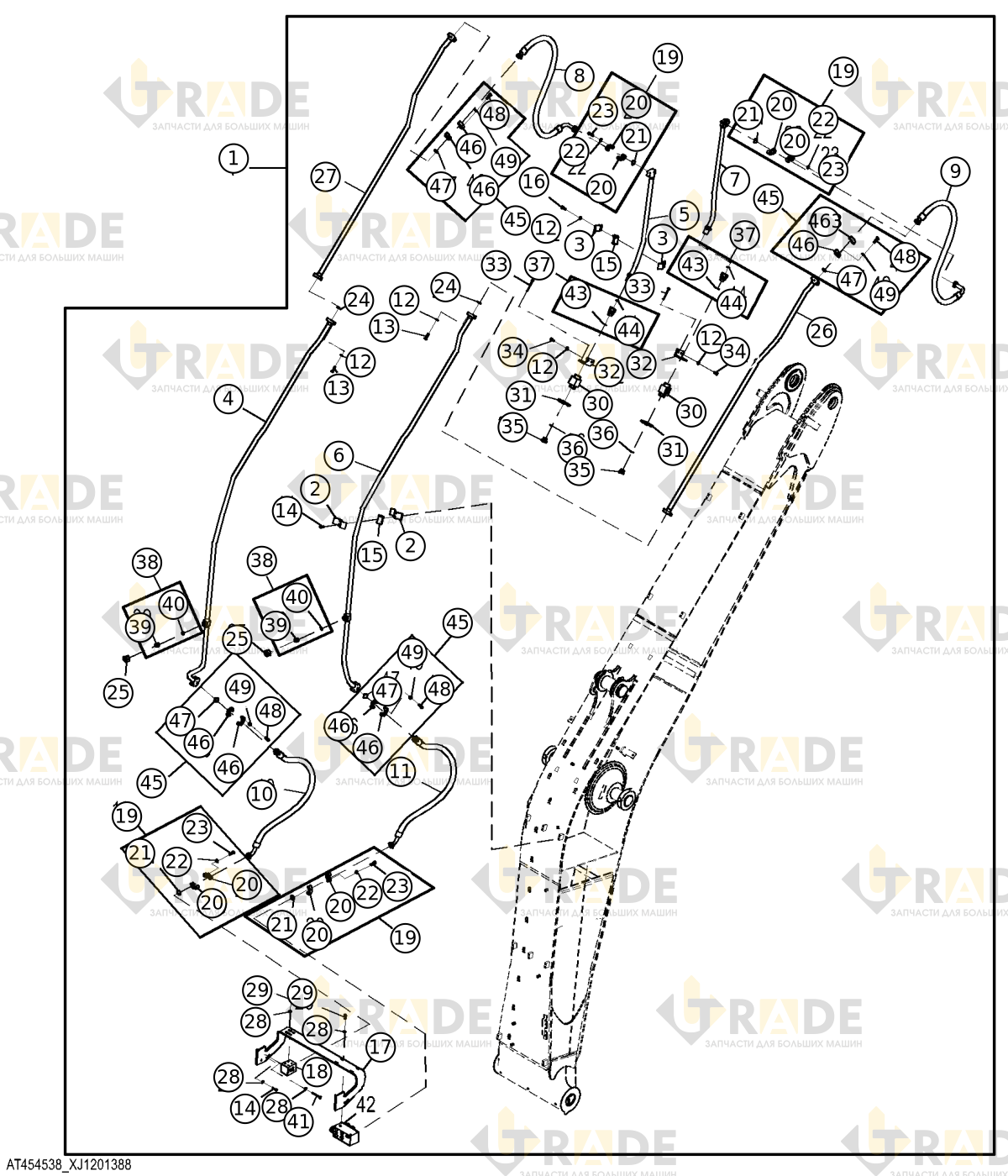

Взрыв-схема узла «Гидравлические трубопроводы вспомогательной гидравлики стрелы» John Deere E330LC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Комплект трубок1
- Хомут болтовой22
- Полухомут на болтах4
- Топливный трубопровод1
- Гидравлические трубопроводы вспомогательной гидравлики стрелы1
- Топливный трубопровод1
- Линия масла вспомогательная1
- Верхний гидравлический шланг вспомогательный1
- Гидравлический шланг вспомогательный верхний1
- Верхний гидравлический шланг вспомогательный1
- Гидравлический шланг вспомогательный верхний1
- Гидравлический шланг1
- Нижний гидравлический шланг вспомогательный1
- Гидравлический шланг1
- Нижний гидравлический шланг вспомогательный1
- Шайба с круглым отверстием16
- Винт с шестигранной головкой, M12×458
- Винт с шестигранной головкой, M10×3524
- Изолятор гидравлической линии12
- Винт с шестигранной головкой, M12×354
- Кронштейн1
- Фитинг1
- Комплект фланца с четырьмя болтами4
- Фланцевый фитинг2
- Уплотнительное кольцо круглого сечения1
- Шайба с круглым отверстием4
- Винт с шестигранной головкой, M12×454
Ещё 27 позиций состава и артикулы — после регистрации.
