John Deere E330LC — Гидролинии стрелы стандартные
· 58 позиций в составе· 1 моделей
Взрыв-схема узла «Гидролинии стрелы стандартные» John Deere E330LC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

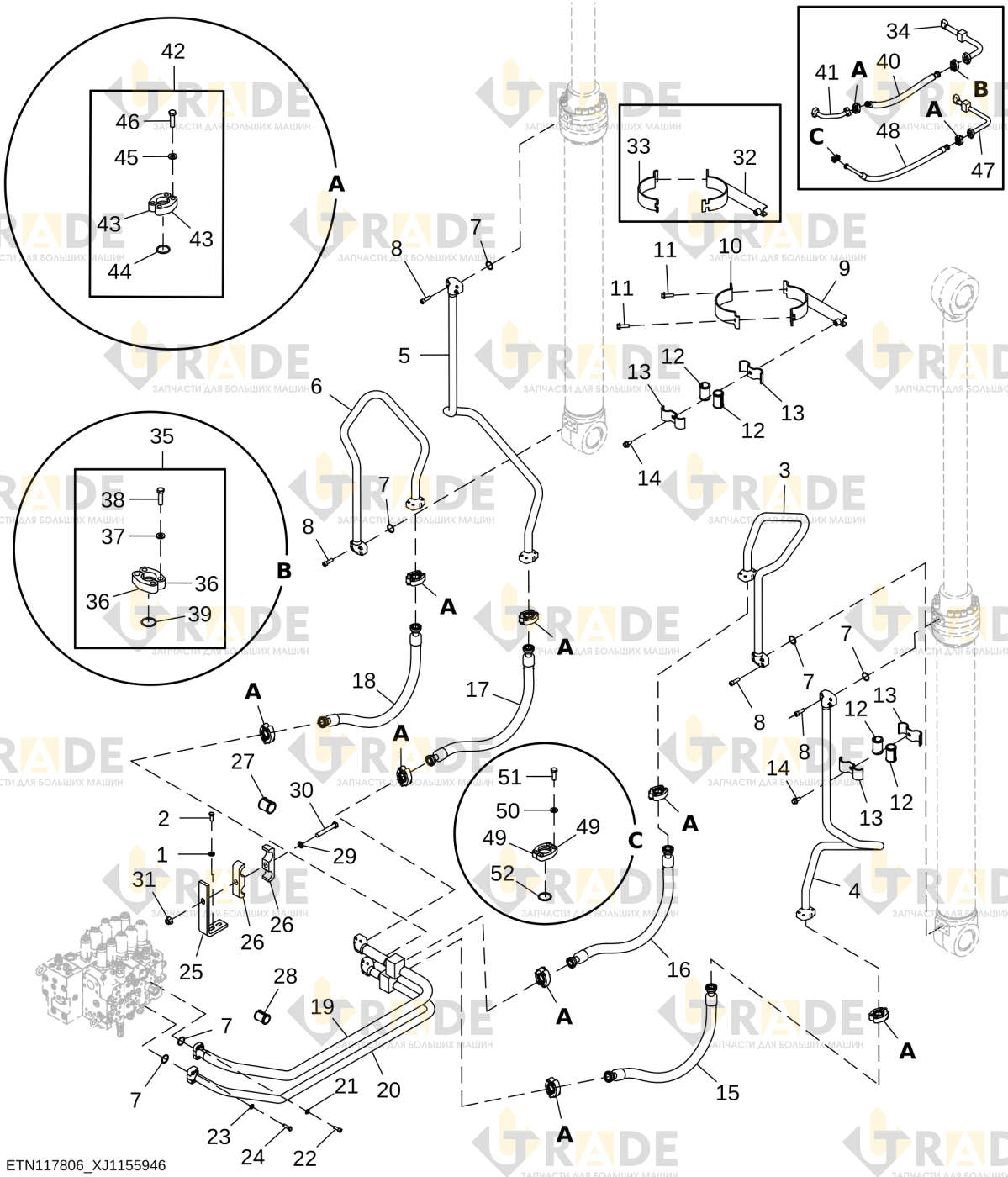

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 58- Шайба с круглым отверстием2
- Винт с шестигранной головкой, M12×302
- Топливный трубопровод1
- Гидролиния стрелы1
- Топливный трубопровод1
- Топливный трубопровод1
- Уплотнительное кольцо круглого сечения6
- Винт с цилиндрической головкой, M12×4016
- Хомут2
- Хомут болтовой2
- Винт с шестигранной головкой и фланцем, M12×404
- Изолятор гидравлической линии4
- Хомут болтовой4
- Винт с шестигранной фланцевой головкой, M12×252
- Гидравлический шланг1
- Гидравлический шланг гидроцилиндра стрелы1
- Гидравлический шланг1
- Гидравлический шланг гидроцилиндра стрелы1
- Гидравлический шланг1
- Гидравлический шланг гидроцилиндра стрелы1
- Гидравлический шланг1
- Гидравлический шланг гидроцилиндра стрелы1
- Трубка масляная стрелы1
- Трубка масляная стрелы1
- Шайба с круглым отверстием4
- Винт с шестигранным внутренним шлицем, M10×304
- Шайба с круглым отверстием4
- Винт с шестигранной головкой, M10×354
- Хомут половинчатый1
Ещё 29 позиций состава и артикулы — после регистрации.
