John Deere E330LC — Гидравлические трубопроводы стрелы вспомогательные (1 из 2)
· 52 позиций в составе· 1 моделей

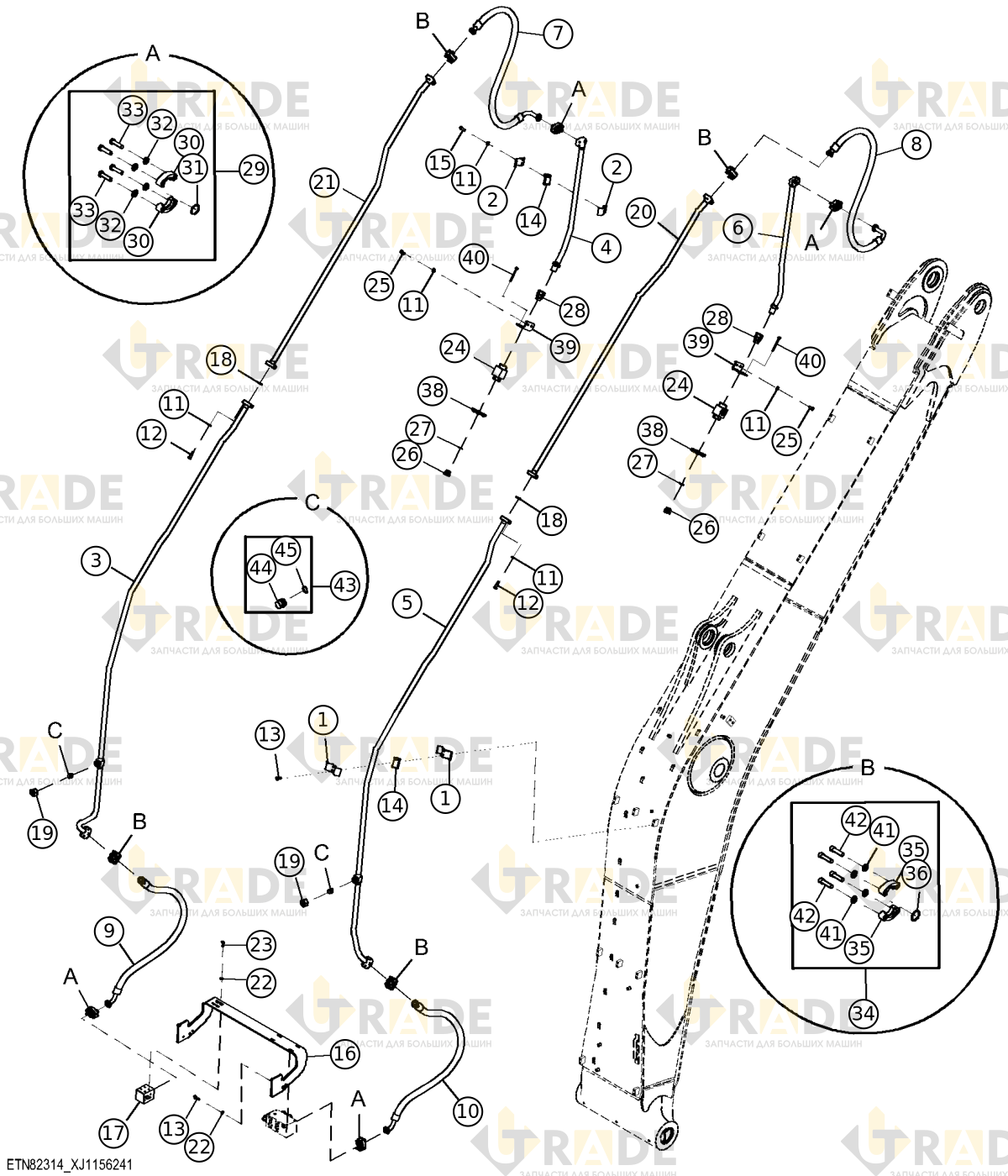

Взрыв-схема узла «Гидравлические трубопроводы стрелы вспомогательные (1 из 2)» John Deere E330LC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Хомут болтовой22
- Полухомут на болтах4
- Топливный трубопровод1
- Гидравлические трубопроводы вспомогательной гидравлики стрелы1
- Топливный трубопровод1
- Линия масла вспомогательная1
- Верхний гидравлический шланг вспомогательный1
- Гидравлический шланг вспомогательный верхний1
- Верхний гидравлический шланг вспомогательный1
- Гидравлический шланг вспомогательный верхний1
- Гидравлический шланг1
- Нижний гидравлический шланг вспомогательный1
- Гидравлический шланг1
- Нижний гидравлический шланг вспомогательный1
- Шайба с круглым отверстием16
- Винт с цилиндрической головкой, M12×458
- Винт с шестигранной головкой, M10×3526
- Изолятор гидравлической линии12
- Винт с шестигранной головкой, M12×354
- Кронштейн1
- Фитинг1
- Уплотнительное кольцо круглого сечения2
- Гайка трубки, M362
- Маслопровод ковша1
- Топливный трубопровод1
- Шайба с круглым отверстием8
Ещё 26 позиций состава и артикулы — после регистрации.
