John Deere E330LC — Сиденье стандартное
· 54 позиций в составе· 1 моделей
Взрыв-схема узла «Сиденье стандартное» John Deere E330LC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

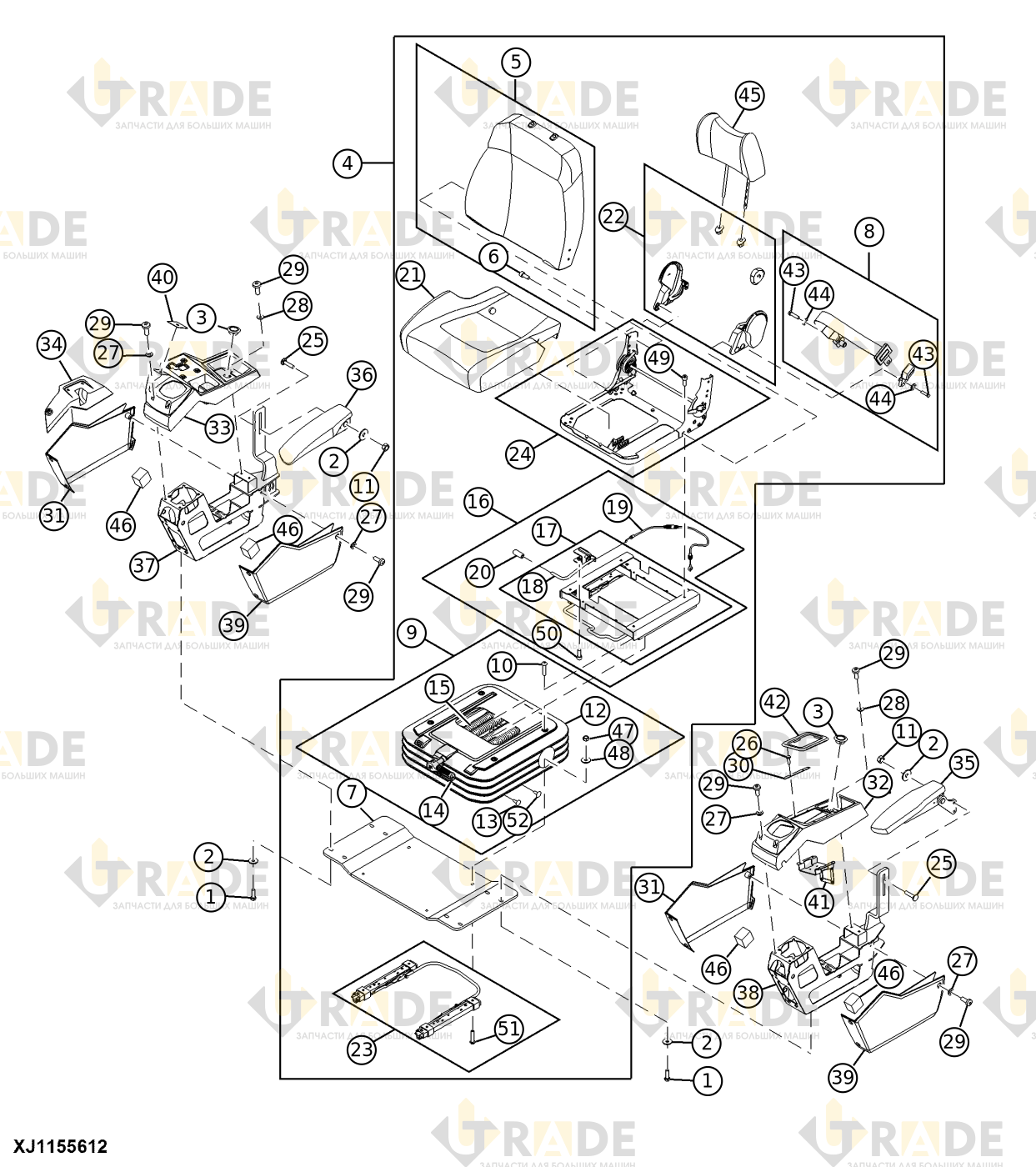

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Винт с шестигранной головкой, M8×258
- Шайба с круглым отверстием16
- Кабельная заглушка2
- Рабочее место оператора со стандартным сиденьем1
- Сиденье с обычной спинкой1
- Винт с цилиндрической головкой под ключ, M8×204
- Пластина1
- Ремень безопасности с фиксацией на поясе, 2 дюйма, без автоматического натяжения1
- Сиденье с ручной подвеской в сборе стандартное1
- Винт с полукруглой головкой, M8×354
- Шестигранная гайка, M84
- Чехол сиденья с ручной подвеской стандартный1
- Зажим крышки12
- Ручка сиденья с ручной подвеской стандартная1
- Комплект пружин демпфера сиденья1
- Комплект направляющих салазок сиденья1
- Комплект рычагов1
- Слайдер сиденья в сборе1
- Трос управления1
- Ручка1
- Подушка1
- Комплект пластиковых деталей сиденья улучшенной комплектации1
- Комплект направляющих салазок сиденья1
- Рама1
- Болт с круговой головкой и квадратным шийкой, M8×354
- Винт с цилиндрической головкой, M4×124
- Шайба с круглым отверстием17
Ещё 27 позиций состава и артикулы — после регистрации.
