John Deere E330LC — Разъемы и корпус пучка проводов автомобиля
· 123 позиций в составе· 1 моделей
Взрыв-схема узла «Разъемы и корпус пучка проводов автомобиля» John Deere E330LC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

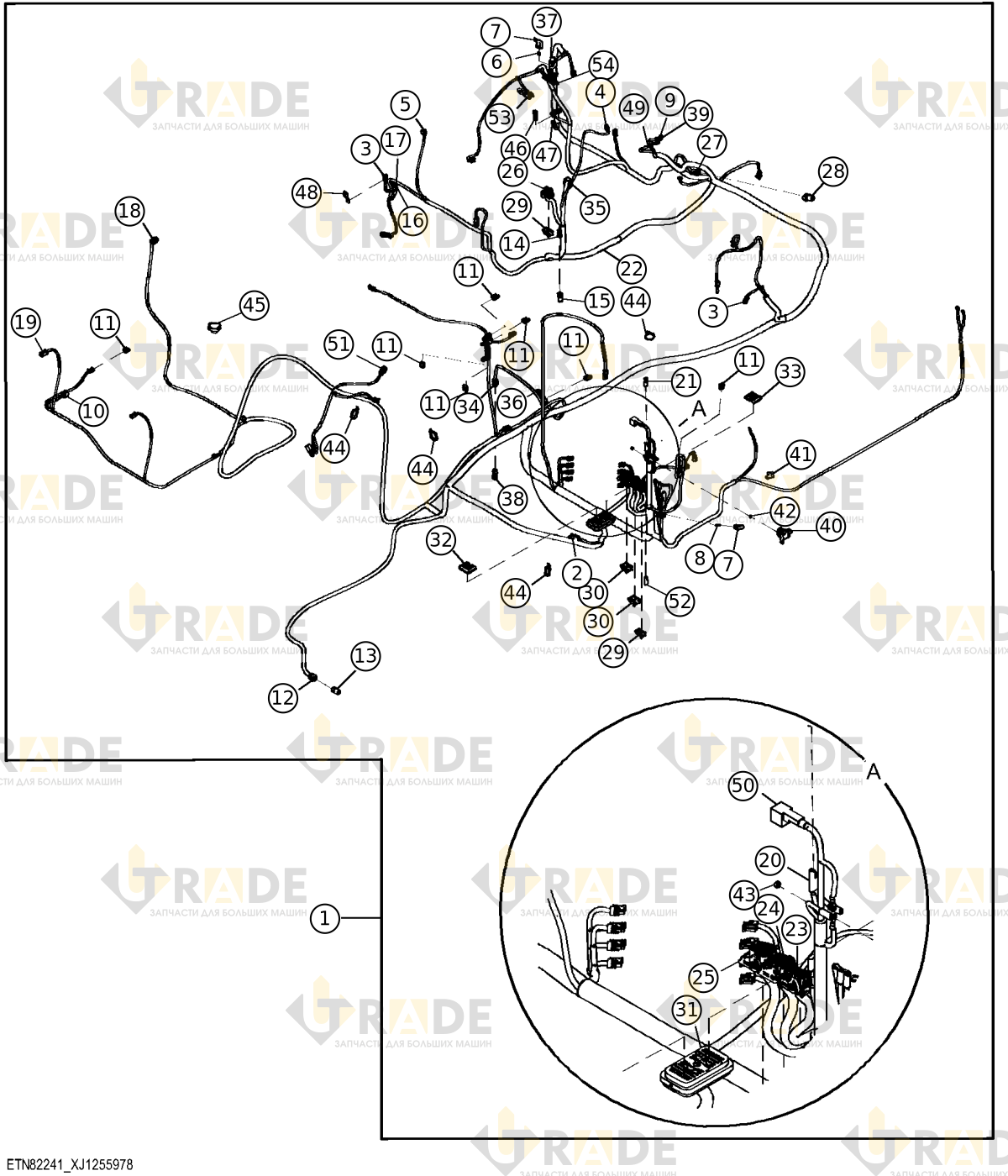

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
62 из 123- Шасси Жгут проводов1
- Пучок проводов рамы автомобиля1
- Черный корпус электрического разъема в сборе, на 4 контакта1
- Контакт электрического разъема4
- Устройство блокировки электрического разъема1
- Клемма электрического разъема зеленая, на 3 контакта2
- Корпус внутреннего электрического разъема Tyco черного цвета, 2 контакта1
- Контакт электрического разъема2
- Чехол1
- Миниатюрный штырьковый электрический предохранитель1
- Колпачок электрического разъема черный2
- Предохранитель картриджного типа желтого цвета1
- Контакт электрического разъема1
- Черный внешний корпус электрического разъема, 2 контакта1
- Контакт электрического разъема2
- Серое соединение электрического разъема в сборе1
- Черный электрический разъем8
- Корпус внешнего электрического разъема черный, на 6 контактов1
- Уплотнитель кабеля электрического разъема3
- Контакт внешнего электрического разъема3
- Аксессуар электрического разъема1
- Черный корпус внутреннего электрического разъема, 6 гнезд1
- Черный внутренний электрический разъем в сборе, 3 контакта1
- Контакт электрического разъема3
- Устройство блокировки электрического разъема синее, 3 контакта1
- Электронный терминатор1
- Корпус электрического разъема1
- Корпус разъема электрического внешний черный, 2 контакта1
- Контакт электрического разъема2
- Сальник кабеля зеленого цвета для электрического разъема2
- Синее устройство блокировки электрического разъема2
- Корпус электрического разъема красный, на 2 контакта1
- Контакт электрического разъема2
- Корпус электрического разъема черный, на 4 контакта1
- Аксессуар электрического разъема4
- Оранжевый электрический разъем в сборе, 4 контакта1
- Черный электрический разъем1
- Разъем диода2
- Корпус электрического разъема черного цвета, на 2 контакта1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Корпус внешнего электрического разъема, 48 контактов1
- Контакт выходного электрического разъема22
- Колпачок полости разъема жгута проводов18
- Корпус электрического разъема7
- Контакт электрического разъема1
- Корпус внешнего электрического разъема коричневый, 53 контакта1
- Контакт внешнего электрического разъема4
- Контакт внешнего электрического разъема1
- Колпачок полости разъема жгута проводов6
- Контакт выходного электрического разъема10
- Корпус электрического разъема1
- Колпачок полости разъема жгута проводов31
- Корпус внешнего электрического разъема черный, 53 контакта1
- Корпус внешнего черного электрического разъема, 19 гнезд1
- Контакт внешнего электрического разъема2
- Контакт внешнего электрического разъема2
- Контакт выходного электрического разъема37
- Корпус электрического разъема7
- Контакт электрического разъема1
- Корпус внешнего электрического разъема, 48 контактов1
Ещё 61 позиций состава и артикулы — после регистрации.
