John Deere E330LC — Пучок проводов и компоненты автомобиля
· 71 позиций в составе· 1 моделей

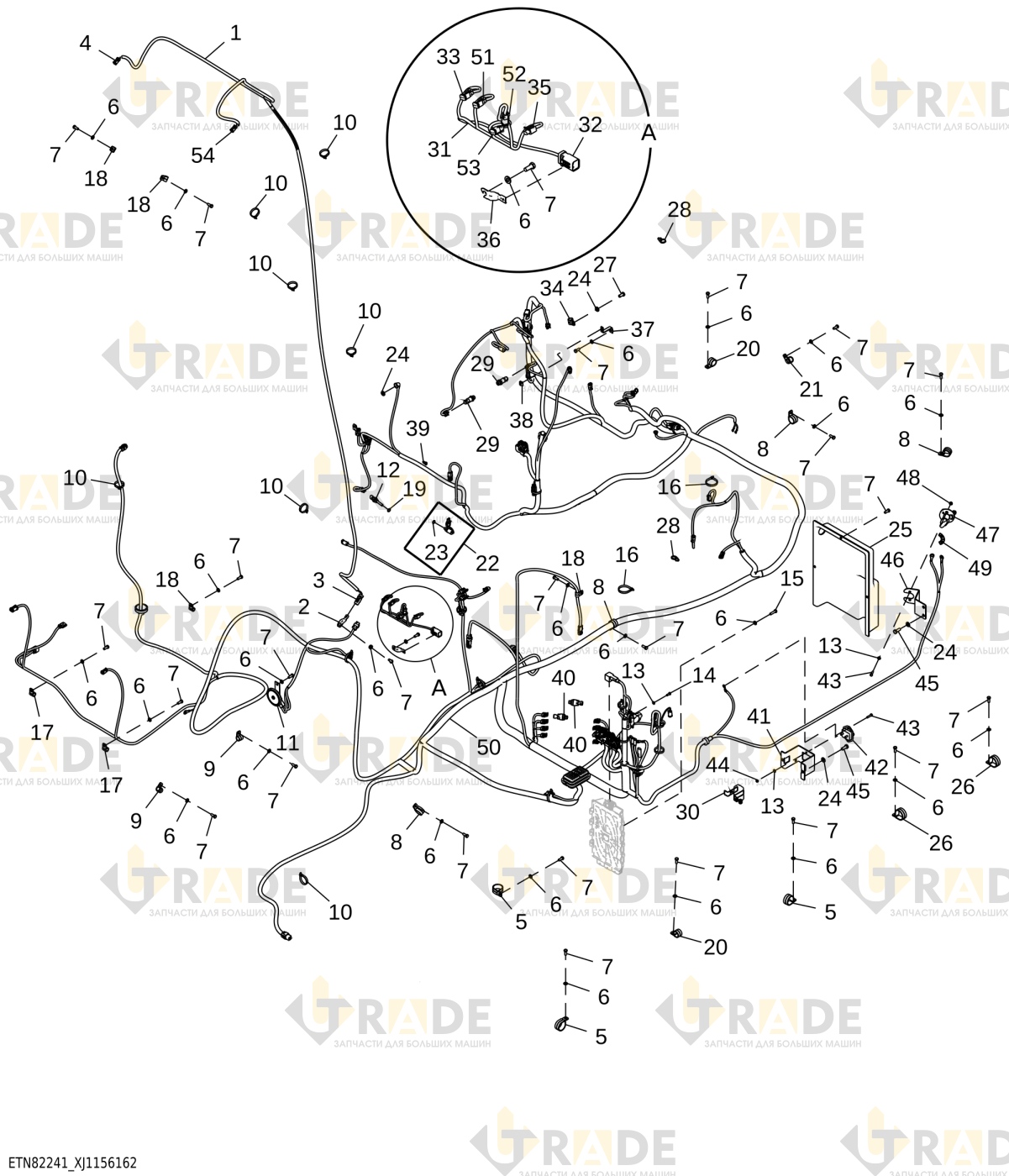

Взрыв-схема узла «Пучок проводов и компоненты автомобиля» John Deere E330LC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 71- Жгут проводов1
- Аксессуар электрического разъема1
- Корпус электрического разъема красный, на 2 контакта1
- Аксессуар электрического разъема1
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема2
- Хомут P-типа4
- Шайба с круглым отверстием63
- Винт с шестигранной головкой, M8×2062
- Хомут P-типа13
- Хомут P-типа11
- Хомут56
- Гудок1
- Датчик температуры1
- Шайба с круглым отверстием8
- Винт с шестигранной головкой и цилиндрической шляпкой, M6×164
- Винт шестигранный с цилиндрической головкой M8×304
- Хомут7
- Хомут с болтовым креплением, однопоточный закрытый9
- Хомут P-типа8
- Уплотнительное кольцо (O-ring)1
- Хомут P-типа4
- Хомут P-типа2
- Реле давления1
- Уплотнительное кольцо1
- Шайба с круглым отверстием7
- Крышка1
- Хомут P-типа4
- Винт с шестигранной головкой, M10×202
- Защелкивающийся хомут4
- Датчик давления насоса2
- Уплотнительное кольцо круглого сечения1
- Реле типа переключатель, 36 Вольт1
- Уплотнительное кольцо1
- Шасси Жгут проводов1
