John Deere E330LC — Кресло на пневмоподвеске
· 56 позиций в составе· 1 моделей
Взрыв-схема узла «Кресло на пневмоподвеске» John Deere E330LC: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

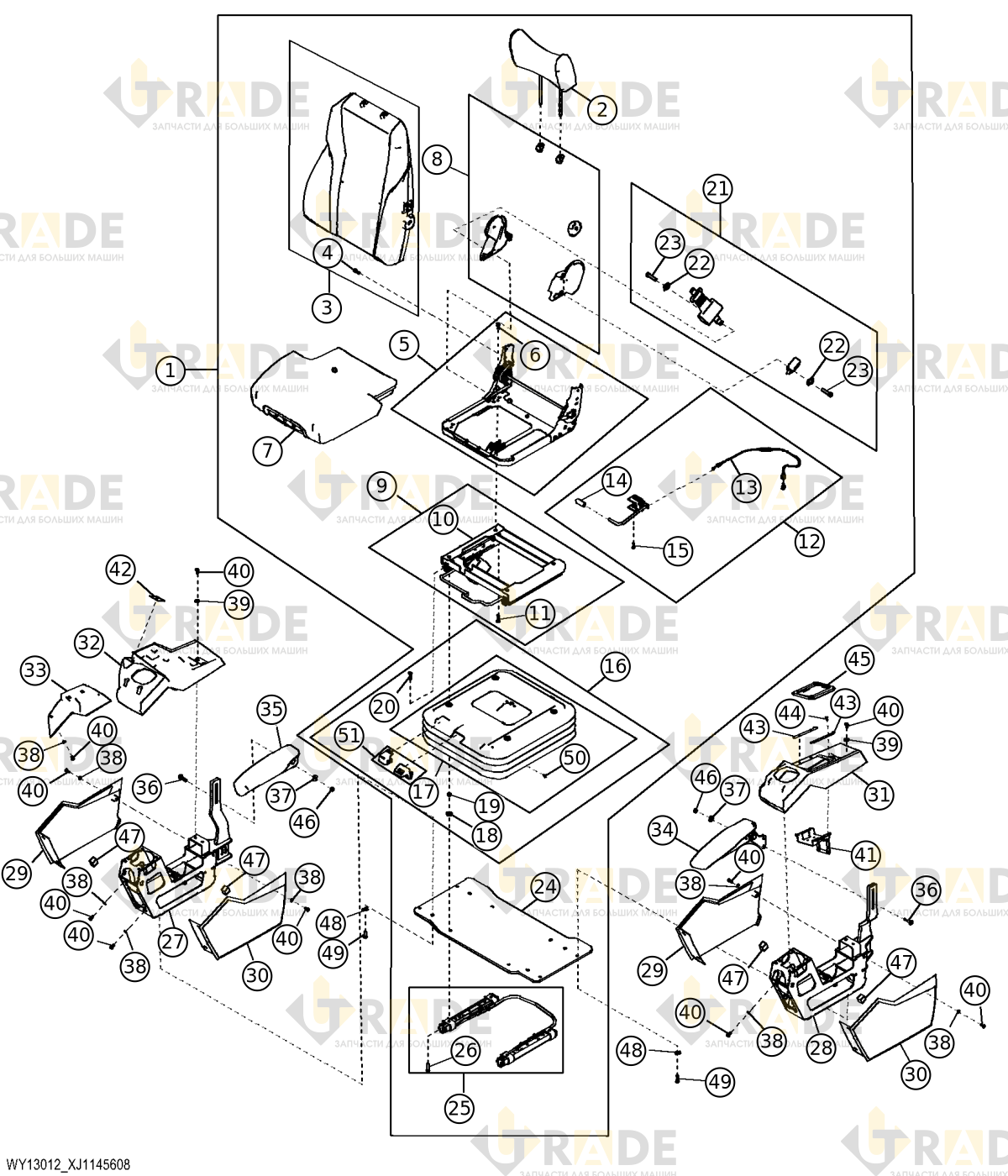

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Сиденье рабочего места улучшенной комплектации1
- Жгут проводов1
- Крышка1
- Подлокотник сиденья улучшенной комплектации1
- Спинка сиденья улучшенной комплектации1
- Винт с цилиндрической головкой под ключ, M8×204
- Рама1
- Винт с цилиндрической головкой под ключ, M8×204
- Подушка1
- Комплект пластиковых деталей сиденья улучшенной комплектации1
- Комплект направляющих салазок сиденья1
- Комплект направляющих салазок сиденья1
- Винт с полукруглой головкой, M8×304
- Комплект рычага дистанционного управления1
- Кабель1
- Ручка1
- Винт с шестигранной головкой, M6×202
- Комплект сиденья с пневмоподвеской улучшенной комплектации в сборе1
- Компрессор1
- Комплект седла клапана пневмоподвески улучшенной комплектации1
- Чехол сиденья с пневмоподвеской улучшенной комплектации1
- Шайба с круглым отверстием4
- Шестигранная гайка, M84
- Винт с полукруглой головкой, M8×304
- Ремень безопасности с автоматической подмоткой1
- Шайба с круглым отверстием2
- Винт с шестигранной головкой, 7/16" X 1-3/4"2
- Пластина1
Ещё 28 позиций состава и артикулы — после регистрации.
