John Deere 903K — Сливные трубопроводы для стрелы и рукояти длиной 5,18 м (RCS) (с 244761)
· 82 позиций в составе· 1 моделей
Взрыв-схема узла «Сливные трубопроводы для стрелы и рукояти длиной 5,18 м (RCS) (с 244761)» John Deere 903K: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

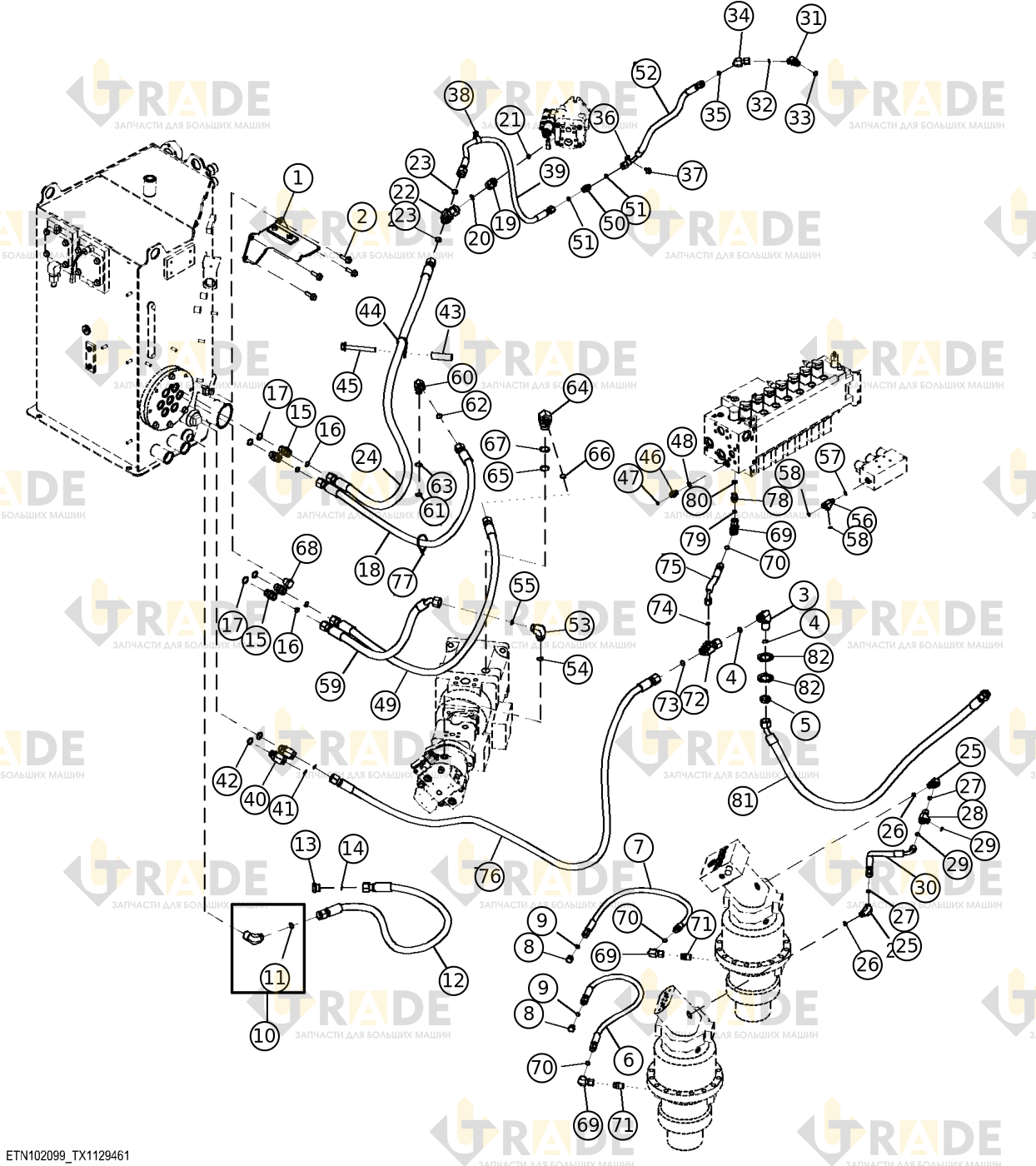

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
41 из 82- Крышка гидробака1
- Винт с шестигранной головкой и фланцем, M12×404
- Отвод для перегородки на 90 градусов1
- Уплотнительное кольцо круглого сечения2
- Гайка шестигранная, 30,175 мм (1-3/16")1
- Сформированный гидравлический шланг1
- Сформированный гидравлический шланг1
- Заглушка фитинга2
- Уплотнительное кольцо (O-ring)2
- Отвод фитинговый1
- Уплотнительное кольцо круглого сечения1
- Сформированный гидравлический шланг1
- Заглушка фитинга1
- Уплотнительное кольцо круглого сечения1
- Адаптер-штуцер4
- Уплотнительное кольцо круглого сечения4
- Уплотнительное кольцо круглого сечения4
- Гидравлический шланг1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо (O-ring)1
- Тройник1
- Уплотнительное кольцо круглого сечения2
- Сформированный гидравлический шланг1
- Отвод фитинговый2
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо (O-ring)2
- Тройник1
- Уплотнительное кольцо (O-ring)2
- Гидравлический шланг1
- Отвод штуцерный прямой под углом 45 градусов1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Отвод 45 градусов1
- Уплотнительное кольцо (O-ring)1
- Хомут1
- Винт с шестигранной головкой и фланцем, M10×161
- Хомут болтовой1
- Сформированный гидравлический шланг1
- Отвод штуцерный прямой под углом 45 градусов2
- Уплотнительное кольцо круглого сечения2
Ещё 41 позиций состава и артикулы — после регистрации.
