John Deere 903K — Комплектующие мотора привода гусеницы U7
· 71 позиций в составе· 1 моделей

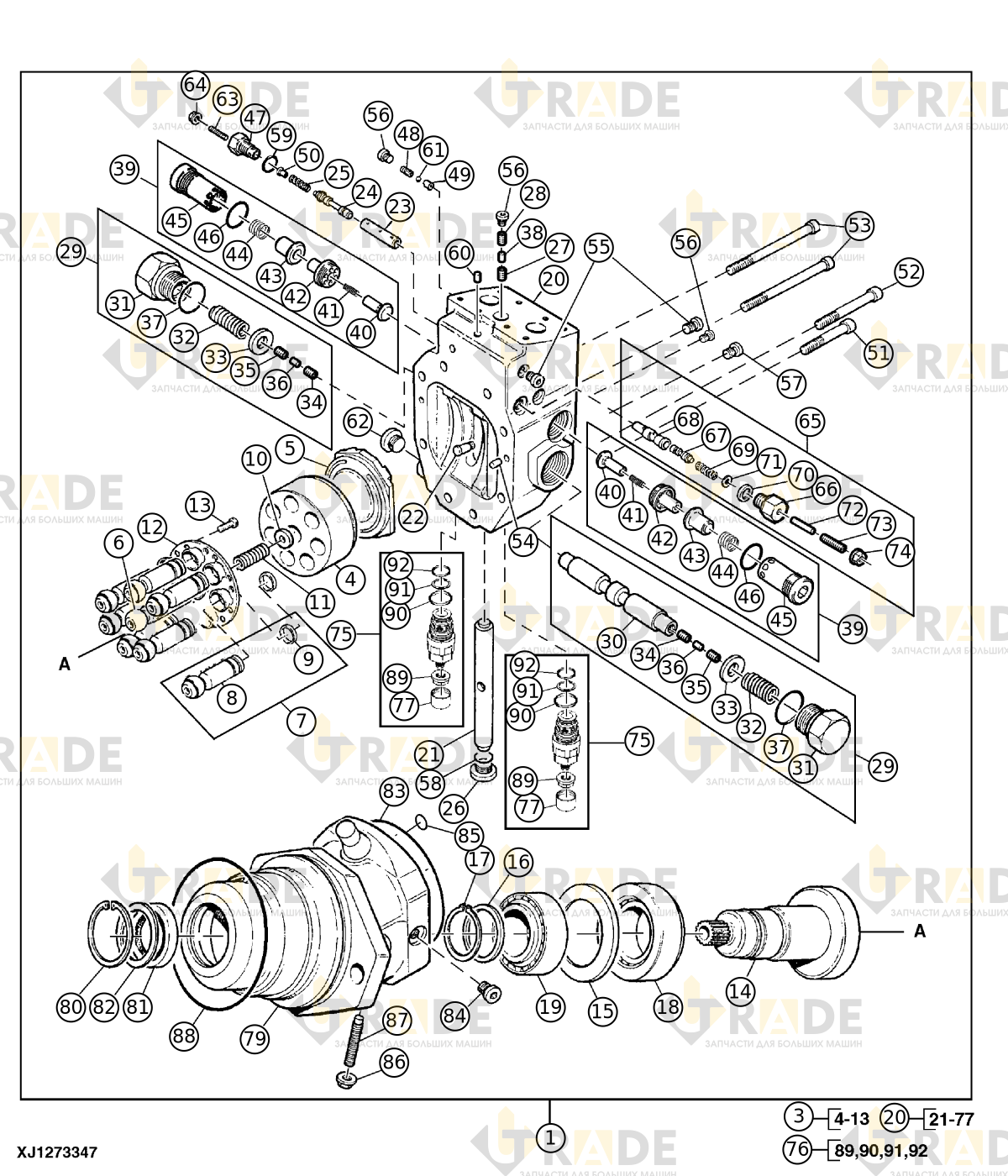

Взрыв-схема узла «Комплектующие мотора привода гусеницы U7» John Deere 903K: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 71- Гидромотор привода гусениц1
- Гидромотор привода гусеницы восстановленный1
- Цилиндр1
- Опора1
- Палец гидромотора привода гусениц1
- Кольцо2
- Сплошная проставка1
- Пружина сжатия1
- Стопорное кольцо1
- Винт14
- Вал привода1
- Пластина-шайба гидромотора привода гусениц1
- Защитная пластина1
- Стопорное кольцо1
- Поршень1
- Подшипник скольжения гидромотора привода гусениц1
- Втулка1
- Поршень1
- Пружина1
- Заглушка гидромотора привода гусениц1
- Винт1
- Винт1
- Набор золотника клапана гидромотора привода гусениц1
- Колпачок2
- Пружина2
- Шайба, мотора привода гусеницы2
- Винт2
- Винт2
- Штифт дроссельного отверстия2
- Уплотнительное кольцо (O-ring)2
- Штифт дроссельной заслонки1
- Комплект золотника обратного клапана2
- Уплотнительное кольцо (O-ring)1
- Заглушка гидромотора привода гусениц1
- Винт1
- Втулка1
Ещё 35 позиций состава и артикулы — после регистрации.
