John Deere 903K — Шланги стрелы и рукояти, стандартные с кривошипом и тягой (до 244760)
· 68 позиций в составе· 1 моделей
Взрыв-схема узла «Шланги стрелы и рукояти, стандартные с кривошипом и тягой (до 244760)» John Deere 903K: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

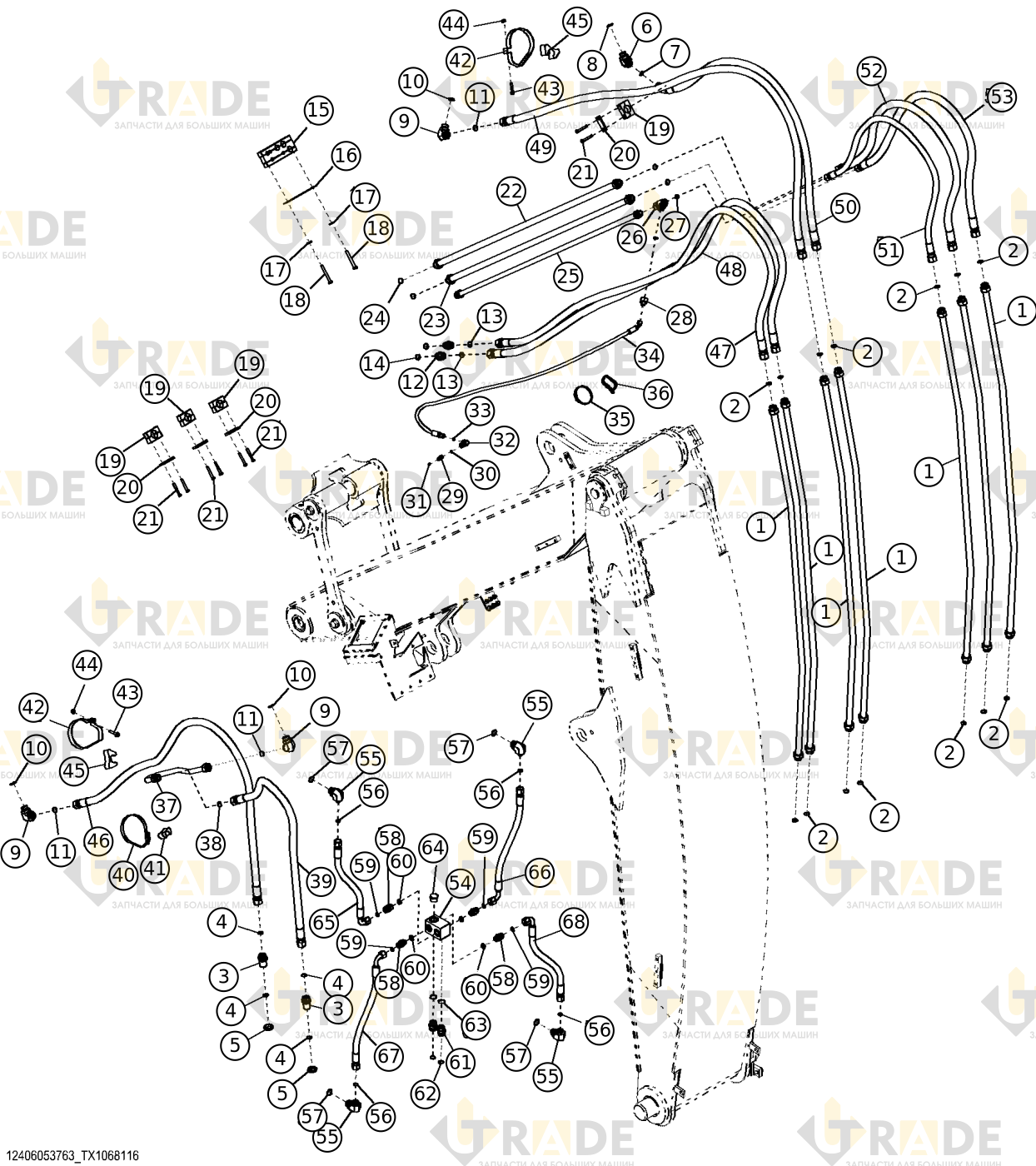

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 68- Труба основной секции стрелы7
- Уплотнительное кольцо круглого сечения14
- Адаптер-штуцер2
- Уплотнительное кольцо круглого сечения4
- Шестигранная гайка, 36,525 мм (1-7/16")2
- Отвод штуцерный прямой под углом 45 градусов1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Отвод под 90 градусов3
- Уплотнительное кольцо круглого сечения3
- Уплотнительное кольцо круглого сечения3
- Прямой адаптер-фитинг2
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо круглого сечения2
- Хомут для трубы1
- Опорная планка1
- Шайба с круглым отверстием2
- Винт шестигранный цилиндрический, M12×1002
- Хомут для трубы4
- Пластина4
- Винт с шестигранной головкой, 3/8" x 2-3/4"8
- Труба, рукоять и стрела в сборе1
- Труба, рукоять и стрела в сборе1
- Уплотнительное кольцо круглого сечения2
- Топливный трубопровод1
- Тройник поворотный1
- Уплотнительное кольцо круглого сечения3
- Адаптер-штуцер1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)1
- Гидравлический шланг1
Ещё 34 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
