John Deere 903K — Модуль HVAC
· 56 позиций в составе· 1 моделей
Взрыв-схема узла «Модуль HVAC» John Deere 903K: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

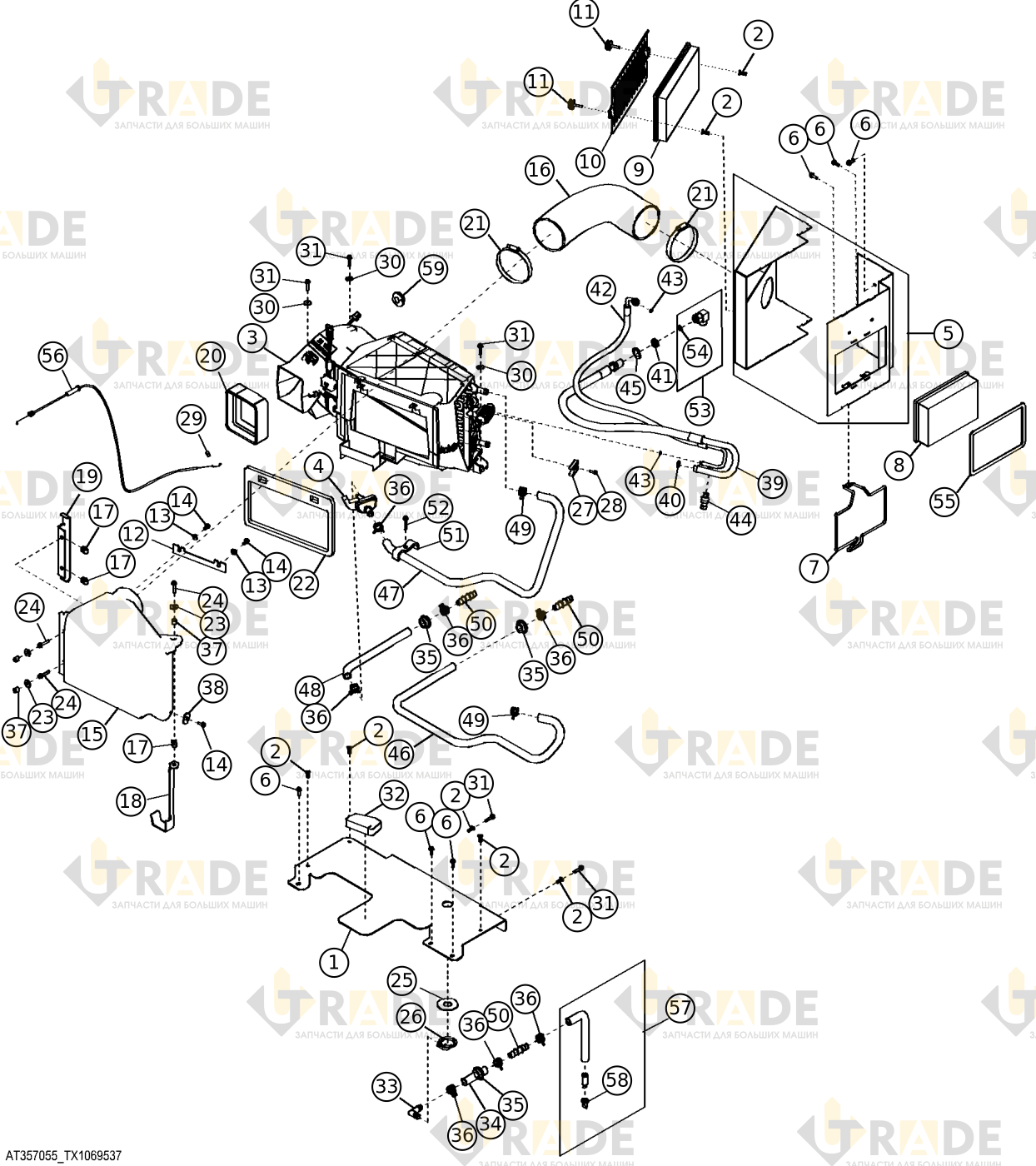

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Кронштейн системы климат-контроля1
- Заклепочная гайка шестигранная, M67
- Водяной клапан1
- Воздухозаборник смесительной камеры HVAC1
- Болт с шестигранной головкой и фланцем, M6×206
- Опора1
- Фильтр свежего воздуха кабины1
- Фильтр рециркуляции воздуха кабины1
- Крышка экрана фильтра рециркуляции1
- Ручка2
- Кронштейн кондиционера1
- Шайба с круглым отверстием2
- Винт с шестигранной головкой, M6×163
- Воздухопровод, впуск1
- Воздухопровод, впуск1
- Гайка-клипса M63
- Кронштейн кондиционера и обогревателя1
- Амортизатор1
- Амортизатор1
- Хомут шланга червячного типа2
- Уплотнение рециркуляции1
- Шайба с круглым отверстием3
- Болт с шестигранной головкой и фланцем, M6×353
- Изолятор выхода нагнетателя1
- Сливная труба модуля HVAC1
- Пластина1
- Винт с цилиндрической головкой, M6×161
- Защелка1
