John Deere 903K — Двери корпуса (до 244760)
· 58 позиций в составе· 1 моделей

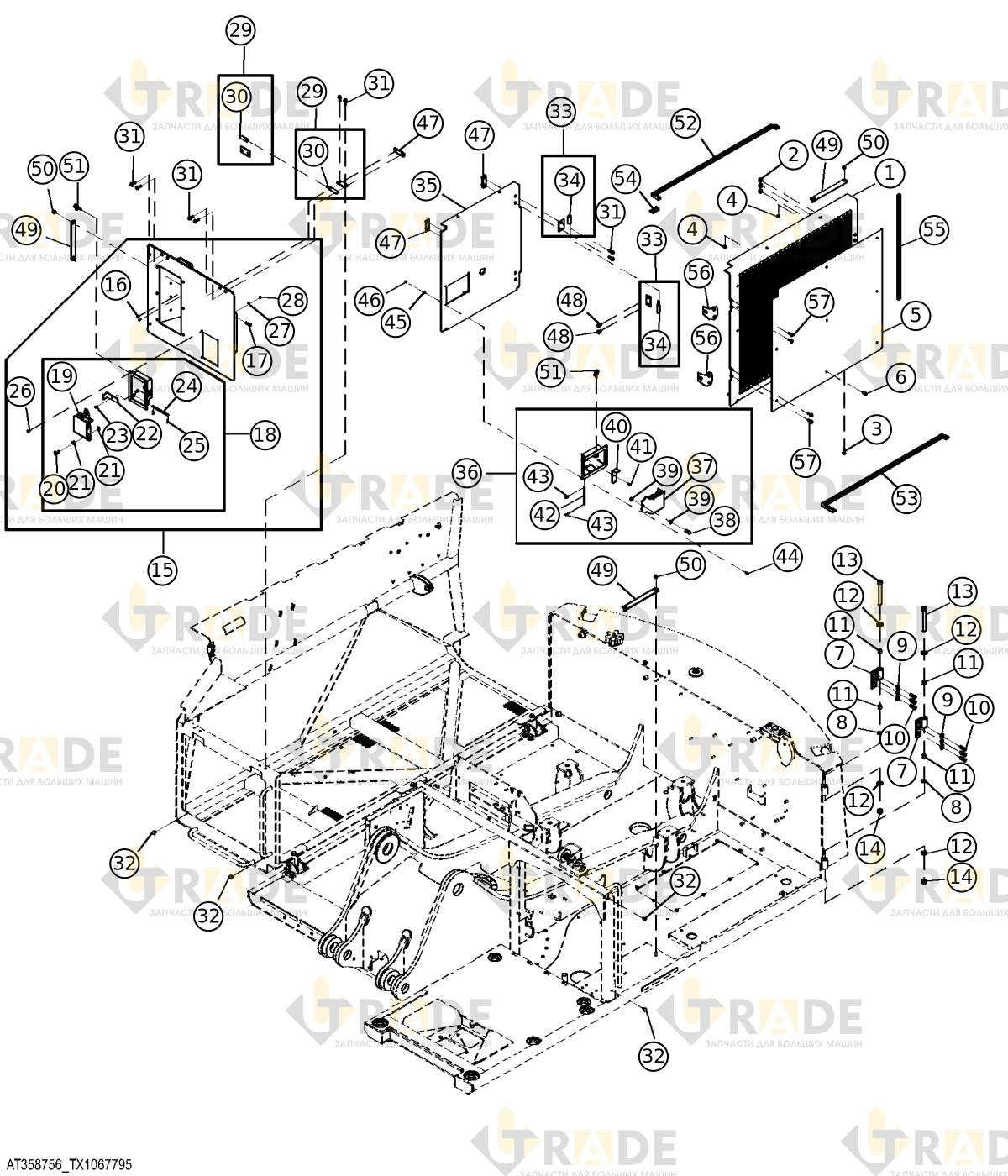

Взрыв-схема узла «Двери корпуса (до 244760)» John Deere 903K: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 58- Дверца радиатора1
- Гайка шестигранная M166
- Винт с шестигранной головкой, M12×351
- Гайка шестигранная, M122
- Экран1
- Винт с шестигранной головкой, M10×201
- Петля двери2
- Шайба с круглым отверстием2
- Шайба с круглым отверстием6
- Винт шестигранный, M16×406
- Втулка4
- Шайба с круглым отверстием4
- Винт с цилиндрической головкой, M20×1902
- Контрящая гайка шестигранная, M202
- Передняя дверь1
- Болт с шестигранной головкой2
- Винт с шестигранной головкой, M12×351
- Защелка дверцы радиатора1
- Актуатор лопатки1
- Болт с квадратной шейкой и круговой головкой, 1/2" x 1-1/2"1
- Шестигранная гайка, 1/2"2
- Упорная пластина1
- Болт с шестигранной головкой1
- Палец защелки1
- Котировочный штифт2
- Болт с круговой головкой и квадратным шийкой, 1/4" X 3/4"1
- Шайба1
- Контргайка шестигранная, 1/4"1
- Петля системы охлаждения2
