John Deere 903K — Поворотная платформа ( - 244760)
· 59 позиций в составе· 1 моделей

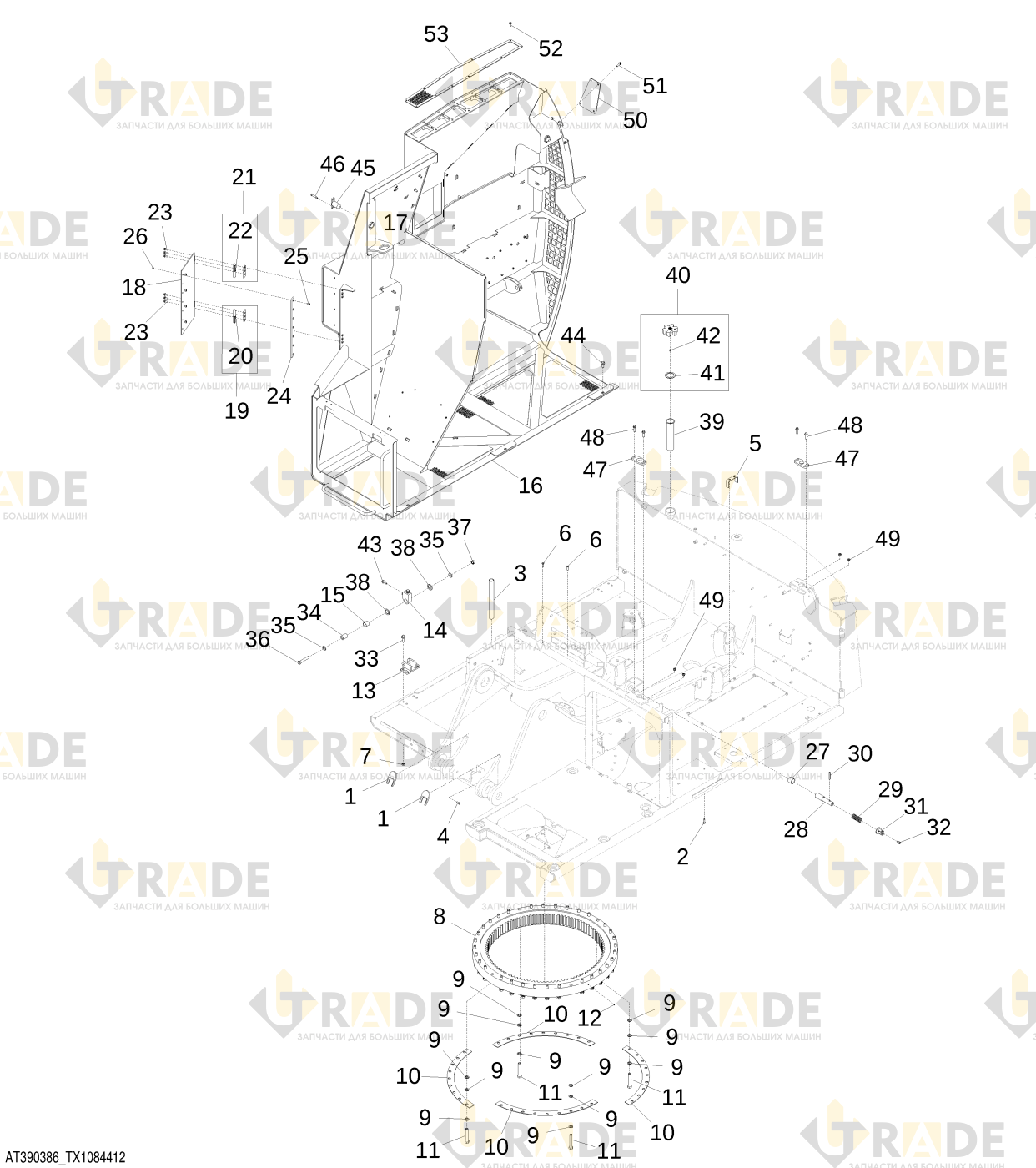

Взрыв-схема узла «Поворотная платформа ( - 244760)» John Deere 903K: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Пластина2
- Винт с шестигранной головкой, M12×351
- Опора1
- Винт с шестигранной головкой, M10×258
- Канал крепления трубки2
- Винт с шестигранной головкой, M10×359
- Гайка самоконтрящаяся с шестигранной головкой, M1616
- Подшипник1
- Уплотнение1
- Плоская шайба108
- Защитная пластина4
- Винт с шестигранной головкой, 7/8" x 5-1/2"36
- Заглушка NPT1
- Петля3
- Наконечник3
- Втулка3
- Рама1
- Втулка резьбовая4
- Крышка1
- Петля поворотной платформы двигателя1
- Петля крышки топливного бака1
- Смазочный ниппель1
- Петля поворотной платформы двигателя1
- Петля крышки топливного бака1
- Смазочный ниппель1
- Винт с шестигранной головкой и фланцем, M10×256
- Отбойник, износостойкий1
- Винт с потайной головкой, M8×257
- Гайка шестигранная контргайка, M87
- Втулка подшипника3
Ещё 29 позиций состава и артикулы — после регистрации.
