John Deere 903K — Мотор привода гусеницы U6
· 76 позиций в составе· 1 моделей
Взрыв-схема узла «Мотор привода гусеницы U6» John Deere 903K: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

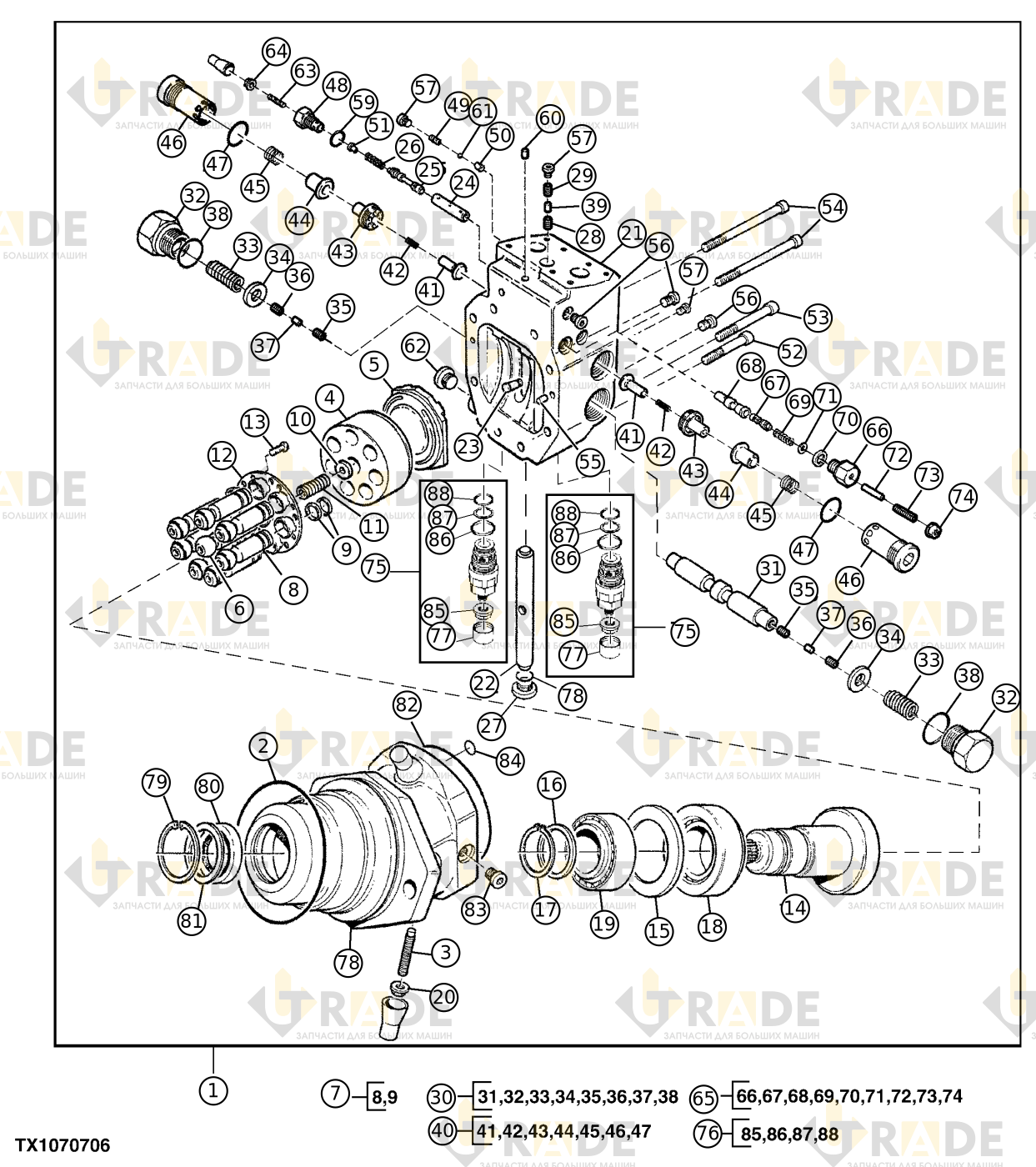

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 76- Гидромотор привода гусениц1
- Гидромотор привода гусеницы восстановленный1
- Уплотнительное кольцо (O-ring)1
- Палец1
- Цилиндр1
- Линза фары1
- Палец1
- Поршень7
- Поршень1
- Кольцо2
- Поршень1
- Сплошная проставка1
- Пружина пластины гидромотора привода1
- Пластина1
- Винт14
- Вал привода1
- Сплошная проставка1
- Пластина компонентов гидромотора привода гусениц1
- Кольцо гидромотора привода гусениц1
- Конический роликовый подшипник1
- Конический роликовый подшипник1
- Уплотнительная контргайка2
- Поршень1
- Подшипник скольжения гидромотора привода гусениц1
- Втулка1
- Поршень1
- Пружина1
- Заглушка гидромотора привода гусениц1
- Винт1
- Винт1
- Клапан управления золотником гидромотора привода гусениц1
- Поршень1
- Колпачок2
- Пружина2
- Шайба, мотора привода гусеницы2
- Винт2
- Винт2
- Штифт дроссельного отверстия2
Ещё 38 позиций состава и артикулы — после регистрации.
