John Deere 903K — Сливные магистрали, стрела и рукоять 4,01 м (268632 - )
· 59 позиций в составе· 1 моделей

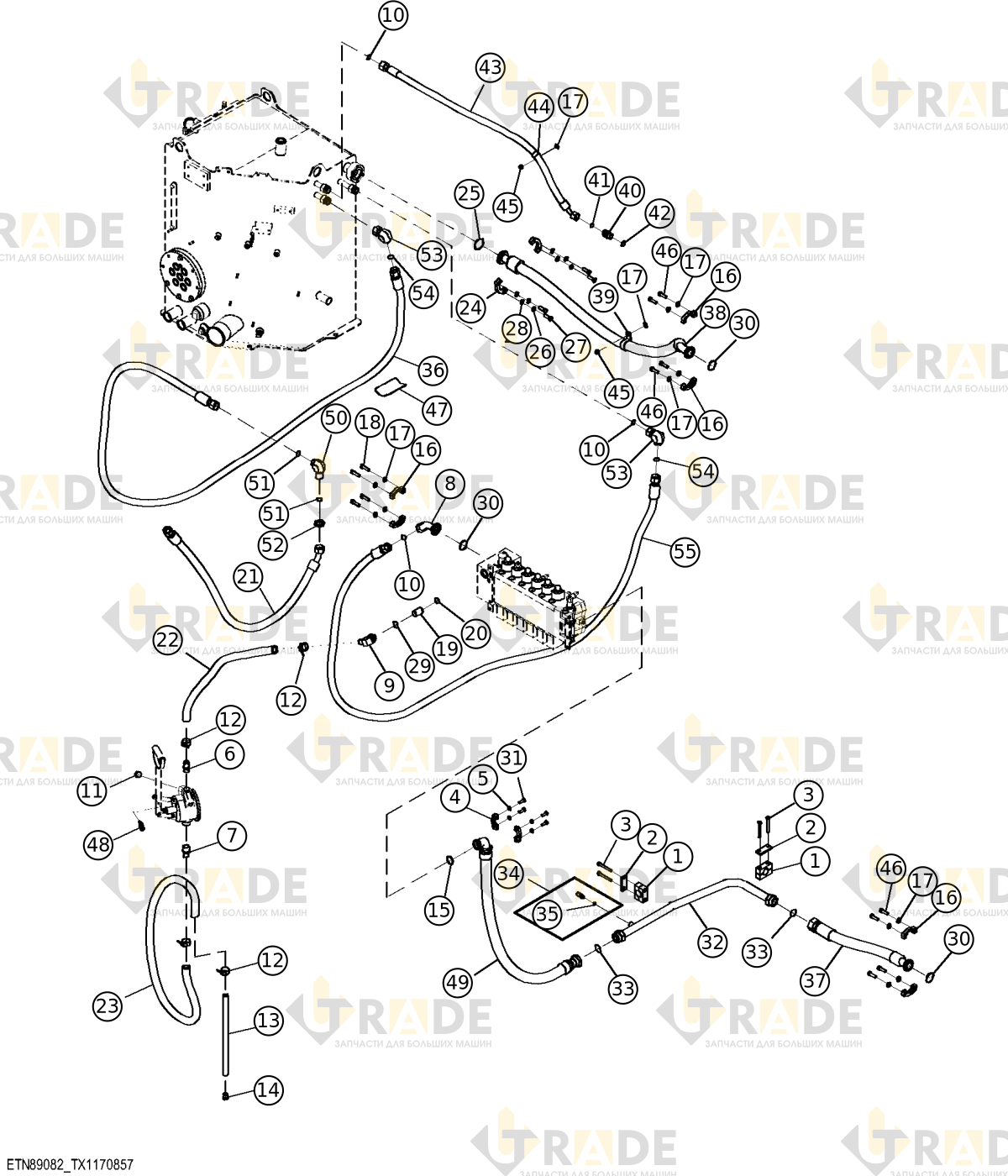

Взрыв-схема узла «Сливные магистрали, стрела и рукоять 4,01 м (268632 - )» John Deere 903K: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Хомут половинчатый2
- Пластина2
- Винт с шестигранной головкой, M10×854
- Фланцевый фитинг2
- Шайба с круглым отверстием4
- Фитинг1
- Адаптер-штуцер1
- Возвратная трубка основного распределительного клапана1
- Отвод под 90 градусов1
- Уплотнительное кольцо круглого сечения3
- Пробка1
- Хомут4
- Наполнительная трубка гидробака1
- Пробка1
- Уплотнительное кольцо круглого сечения1
- Фланцевый фитинг6
- Шайба с круглым отверстием14
- Винт с цилиндрической головкой, M12×404
- Обратный клапан ручного насоса1
- Уплотнительное кольцо (O-ring)1
- Гидравлический шланг основного распределительного клапана1
- Вакуумный гидравлический шланг насоса1
- Шланг1
- Фланцевый фитинг2
- Уплотнение уплотнительным кольцом1
- Шайба с круглым отверстием4
- Винт шестигранный с цилиндрической головкой, 1/2" x 1-1/2"4
- Шайба с круглым отверстием4
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо (O-ring)3
Ещё 29 позиций состава и артикулы — после регистрации.
