John Deere 7380 — Входной вал в сборе
· 48 позиций в составе· 1 моделей
Взрыв-схема узла «Входной вал в сборе» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

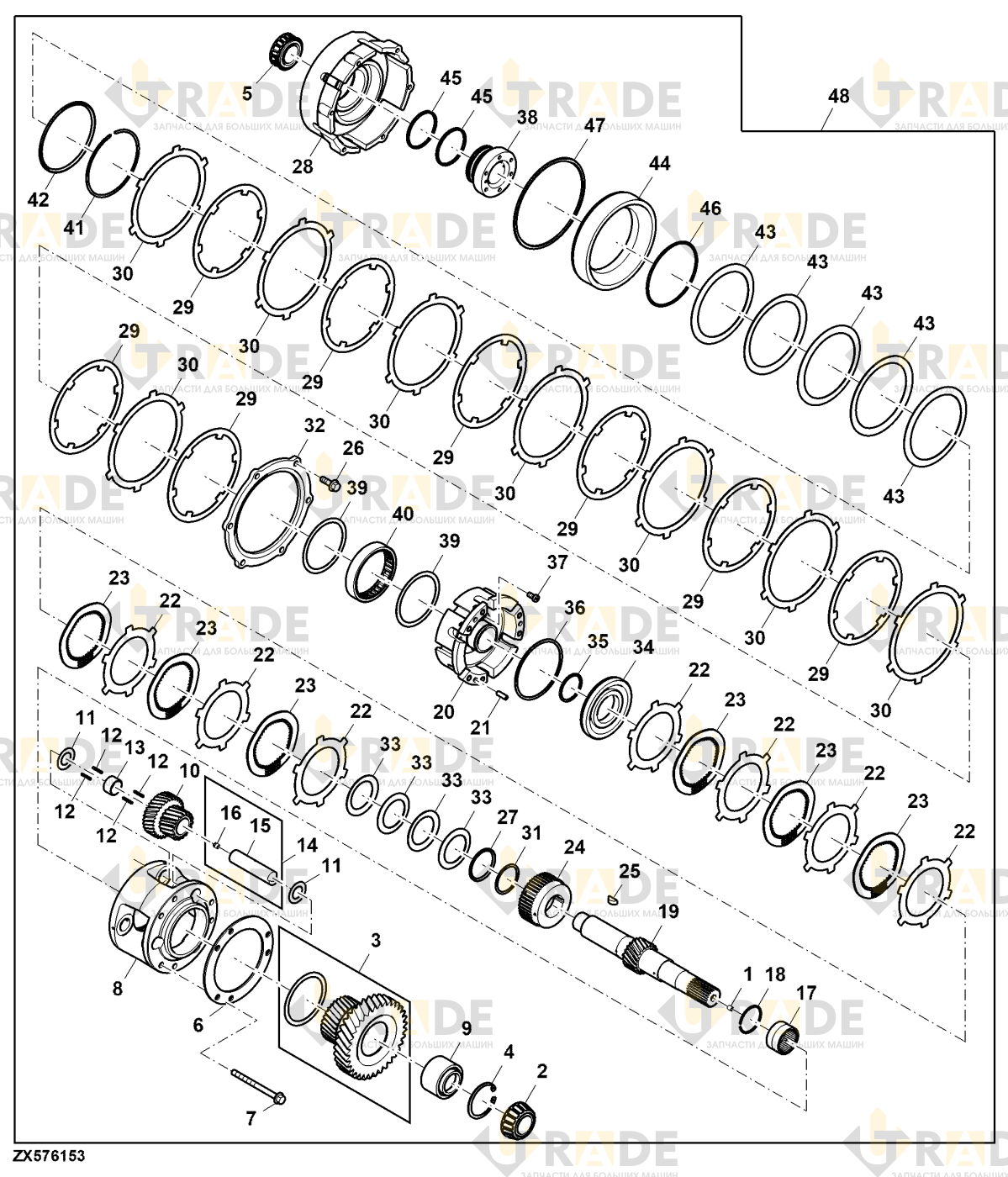

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Входной вал с шестигранным потайным отверстием1
- Конус конического роликоподшипника1
- Водило планетарного редуктора с упорной шайбой1
- Внутреннее стопорное кольцо1
- Конус конического роликоподшипника1
- Шайба концевой пластины1
- Винт шестигранный с фланцем, M10×1206
- Сателлитная шестерня1
- Подшипник роликовый двухрядный1
- Шестерня планетарного редуктора3
- Толерантная шайба6
- Игольчатый ролик156
- Втулка дистанционная3
- Комплект валов3
- Вал3
- Заглушка корпуса карданного вала3
- Подшипник роликовый игольчатый цилиндрический1
- Внутреннее стопорное кольцо1
- Вал шестерни1
- Вал шестерни1
- Корпус входного вала1
- Штифт-цилиндр3
- Отсоединительная пластина сцепления7
- Фрикционный диск6
Ещё 24 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
