John Deere 7380 — Гидравлические шланги, быстроразъемный соединитель
· 51 позиций в составе· 1 моделей

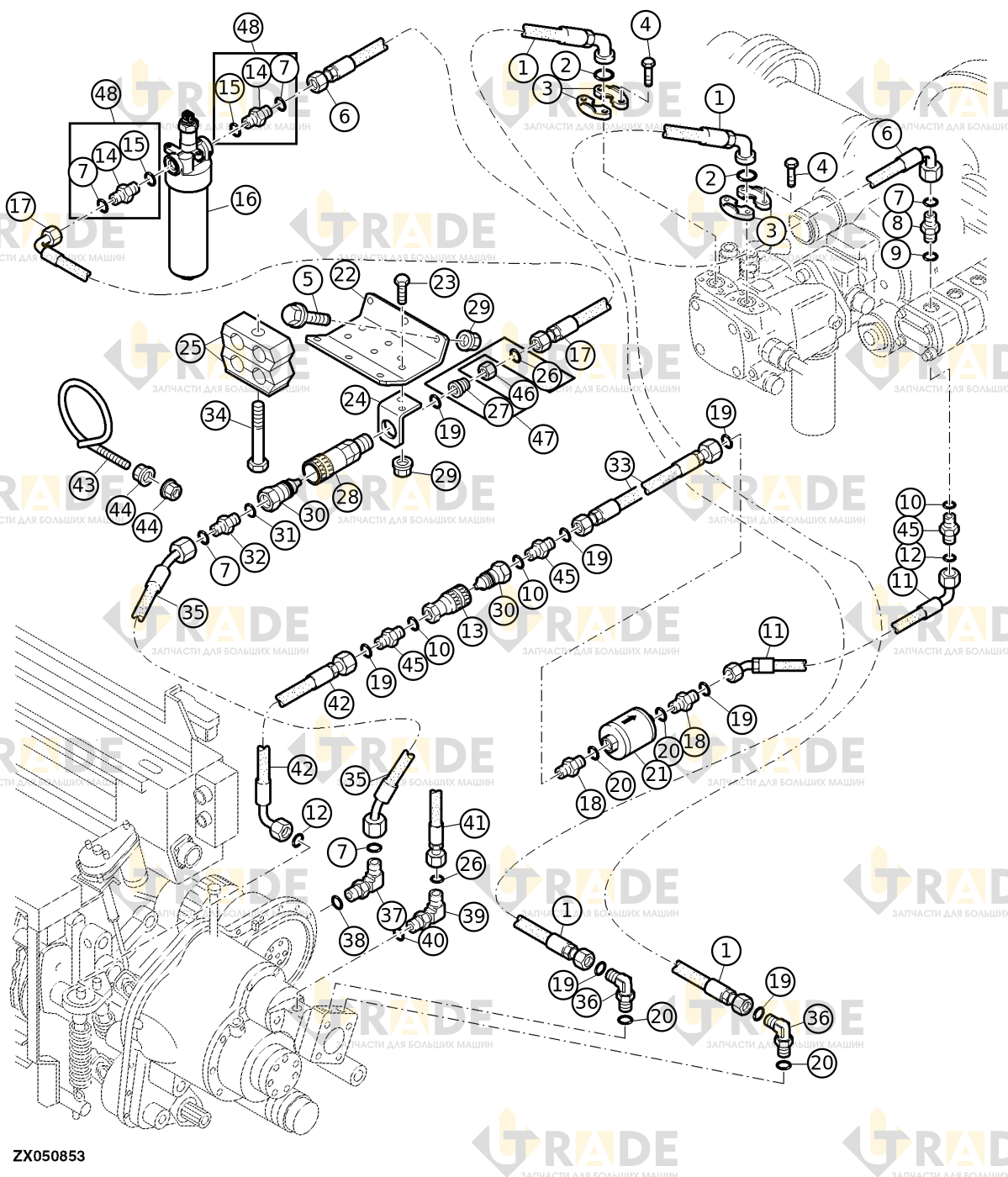

Взрыв-схема узла «Гидравлические шланги, быстроразъемный соединитель» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Гидравлический шланг2
- Уплотнительное кольцо круглого сечения2
- Фитинг4
- Болт с шестигранной головкой и фланцем, M10×358
- Винт с шестигранной головкой и фланцем, M8×206
- Гидравлический шланг1
- Уплотнительное кольцо (O-ring)5
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо круглого сечения1
- Гидравлический шланг1
- Уплотнительное кольцо круглого сечения1
- Гнездо муфты быстрого соединения гидравлики1
- Прямой адаптер-фитинг2
- Уплотнительное кольцо круглого сечения2
- Корпус фильтра гидравлического масла1
- Корпус фильтра1
- Чаша с кольцом O1
- Гидравлический шланг1
- Прямой адаптер-фитинг2
- Уплотнительное кольцо круглого сечения7
- Уплотнительное кольцо (O-ring)4
- Фильтр гидравлического масла проходного типа1
- Кронштейн гидравлического шланга1
- Шпилька с шестигранной головкой, M8×202
- Кронштейн гидравлического шланга1
Ещё 25 позиций состава и артикулы — после регистрации.
