John Deere 7380 — Проводка блока управления с терминатором (центр нагрузки) (1 из 2)
· 61 позиций в составе· 1 моделей

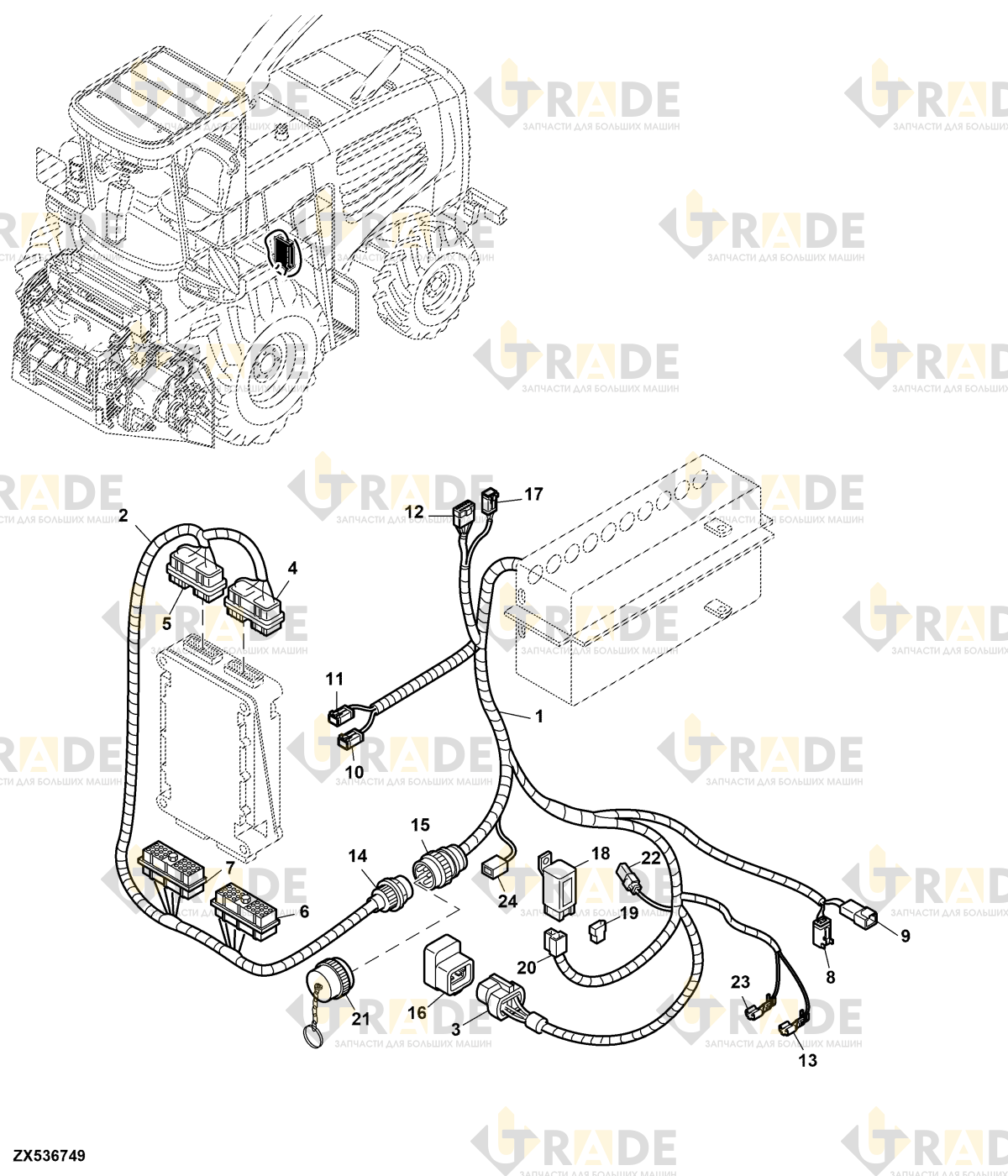

Взрыв-схема узла «Проводка блока управления с терминатором (центр нагрузки) (1 из 2)» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 61- Проводка блока управления1
- Жгут проводки адаптера Trak на 7 рядов1
- Корпус внешнего электрического разъема черный, 6 контактов1
- Контакт электрического разъема6
- Уплотнитель электрического разъема Packard MP150 силиконовый2
- Уплотнитель синего электрического разъема4
- Серое соединение электрического разъема в сборе1
- Электрический разъем в сборе1
- Уплотнение для аксессуаров жгута проводов1
- Черный корпус внешнего электрического разъема в сборе, 30 контактов1
- Уплотнение для аксессуаров жгута проводов1
- Корпус внешнего разъема, 30 контактов1
- Контакт электрического разъема1
- Уплотнение для аксессуаров жгута проводов1
- Контакт внешнего разъема, 30 контактов1
- Контакт электрического разъема6
- Уплотнение для аксессуаров жгута проводов1
- Серый электрический разъем, 4 контакта1
- Контакт электрического разъема4
- Оранжевый электрический разъем в сборе, 4 контакта1
- Корпус электрического разъема1
- Контакт электрического разъема3
- Контакт электрического разъема2
- Контактный штифт клеммы электрического разъема1
- Контакт электрического разъема оранжевый, 6-контактный1
- Корпус электрического разъема1
- Контактный штифт клеммы электрического разъема6
- Контакт электрического разъема оранжевого цвета, 8 контактов1
- Заглушка отверстия электрического разъема1
- Разъем электрический внешний в сборе серый, 12 контактов1
- Контакт электрического разъема9
Ещё 30 позиций состава и артикулы — после регистрации.
