John Deere 7380 — Гидравлические шланги - распределитель низкого давления - бак - аксиально-поршневой насос, фильтр масляный
· 56 позиций в составе· 1 моделей

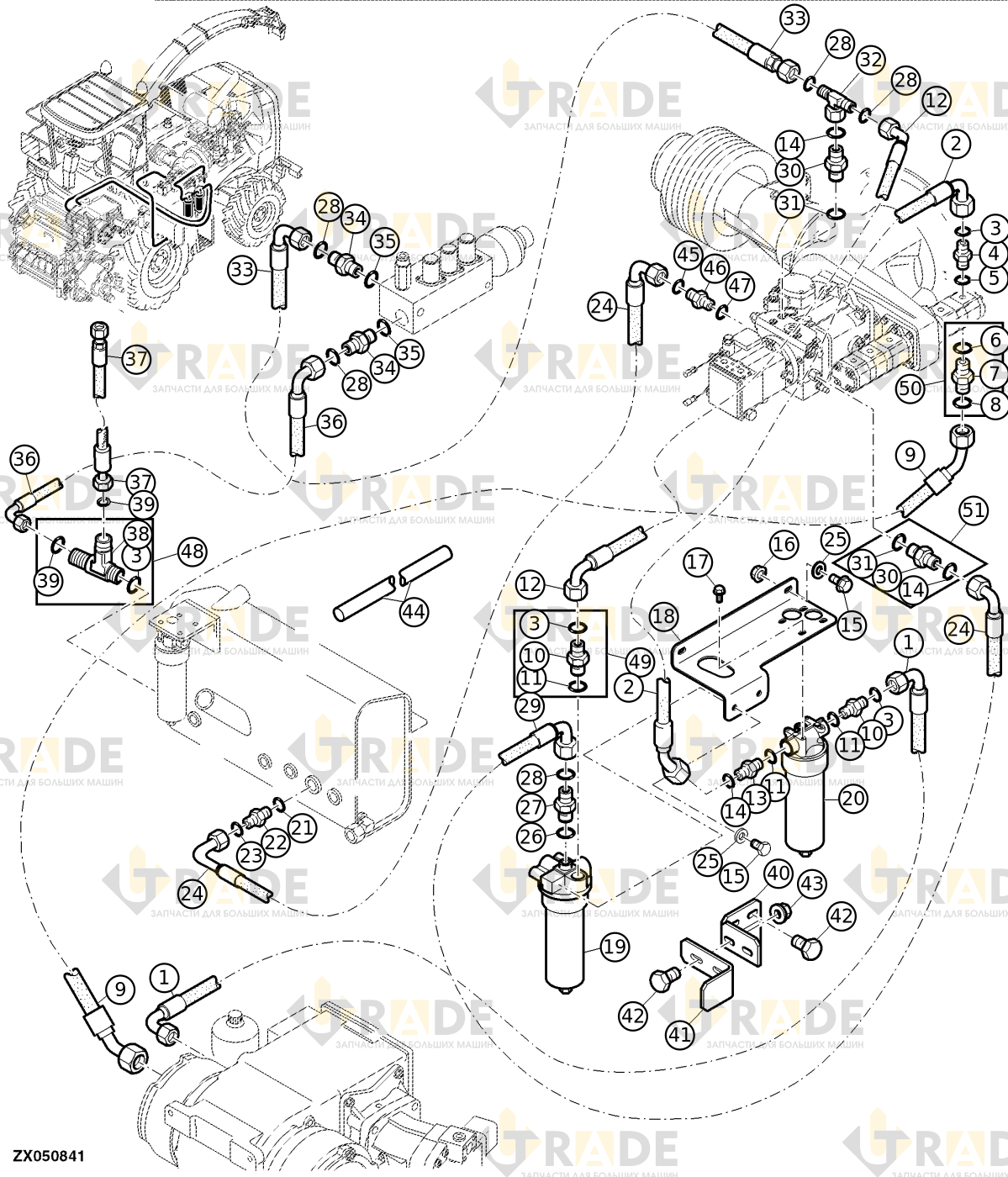

Взрыв-схема узла «Гидравлические шланги - распределитель низкого давления - бак - аксиально-поршневой насос, фильтр масляный» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Гидравлический шланг1
- Гидравлический шланг, длина 810 мм1
- Уплотнительное кольцо (O-ring)1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо круглого сечения1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения1
- Гидравлический шланг1
- Адаптер-штуцер2
- Уплотнительное кольцо (O-ring)1
- Гидравлический шланг1
- Адаптер-штуцер2
- Уплотнительное кольцо круглого сечения1
- Винт с шестигранной головкой и фланцем, M10×251
- Гексагональная гайка с фланцем, M101
- Винт шестигранный с фланцем, M8×161
- Кронштейн1
- Фильтр гидравлического масла в сборе1
- Корпус фильтра1
- Фильтр гидравлического масла в сборе1
- Корпус фильтра1
- Корпус фильтра гидравлического масла1
- Элемент фильтра гидравлического масла1
- Датчик ограничения потока гидравлического масла1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер1
- Уплотнительное кольцо1
Ещё 28 позиций состава и артикулы — после регистрации.
