John Deere 7380 — Экран радиатора поворотного механизма / рама
· 56 позиций в составе· 1 моделей
Взрыв-схема узла «Экран радиатора поворотного механизма / рама» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

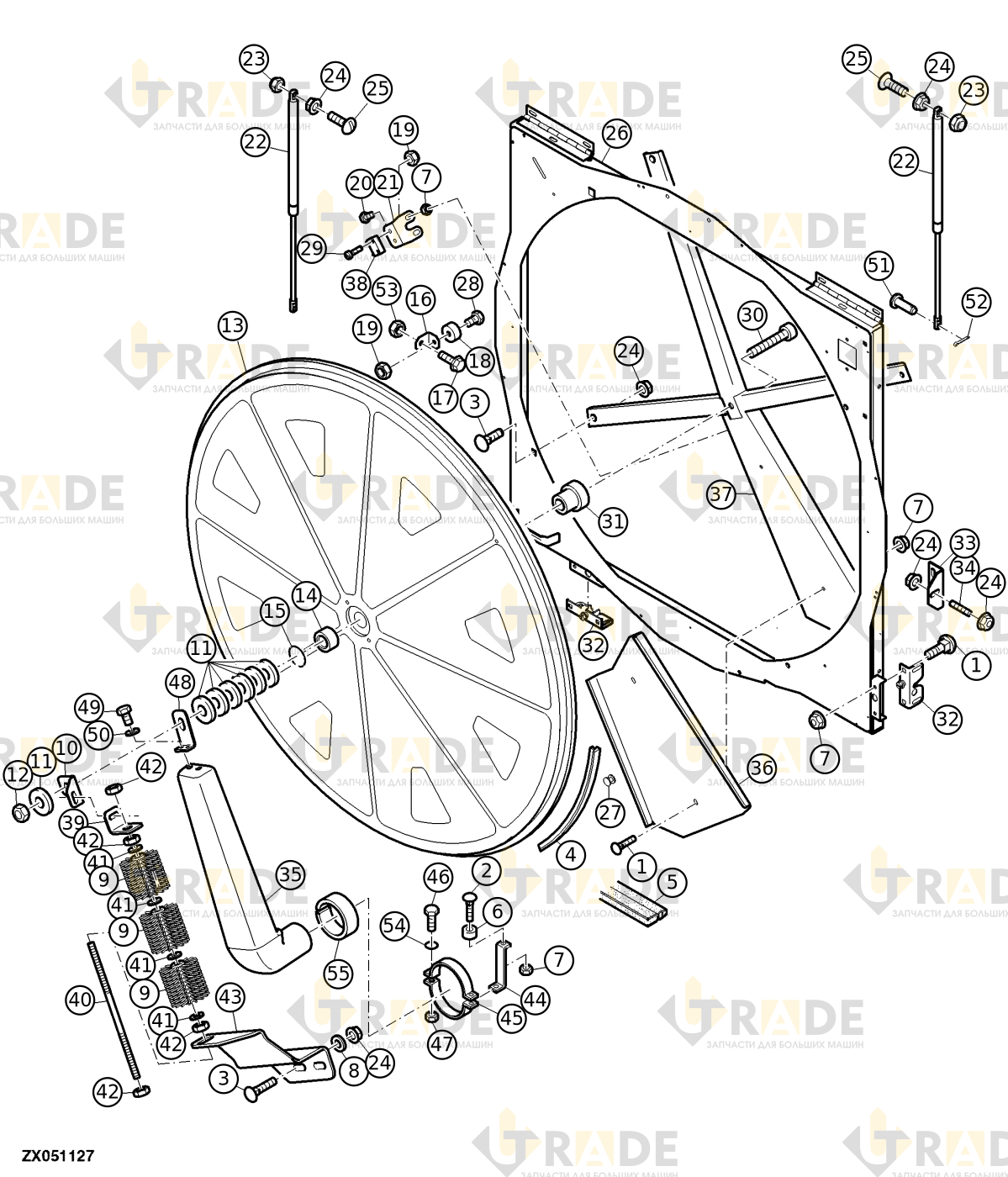

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Болт с кареткой, M8×166
- Болт с полукруглой головкой и квадратным подголовником M8×352
- Болт с полукруглой головкой и квадратным подголовником, M10×252
- Щетка защитной сетки радиатора3
- Амортизатор1
- Втулка дистанционная2
- Контргайка шестигранная с фланцем, M88
- Шайба с круглым отверстием2
- Щетка очистки экрана радиатора поворотного механизма5
- Кронштейн крепления детали двигателя1
- Шайба с круглым отверстием7
- Гайка шестигранная M161
- Решето поворотного механизма1
- Двухрядный конический роликовый подшипник1
- Внутреннее стопорное кольцо1
- Угол крепления экрана радиатора поворотного механизма1
- Винт с шестигранной головкой и фланцем, M6×251
- Магнит1
- Гайка шестигранная, M42
- Винт шестигранный с фланцем, M8×162
- Угол крепления экрана радиатора поворотного механизма1
- Газонаполненный цилиндр2
- Шестигранная контрящаяся гайка, M104
- Гексагональная гайка с фланцем, M107
- Винт1
- Дверца решетки радиатора1
- Цинковая заклпка15
- Винт со шлицем и головкой под шестигранник, M4×101
Ещё 28 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
