John Deere 7380 — Привод дробилки зерна
· 49 позиций в составе· 1 моделей
Взрыв-схема узла «Привод дробилки зерна» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

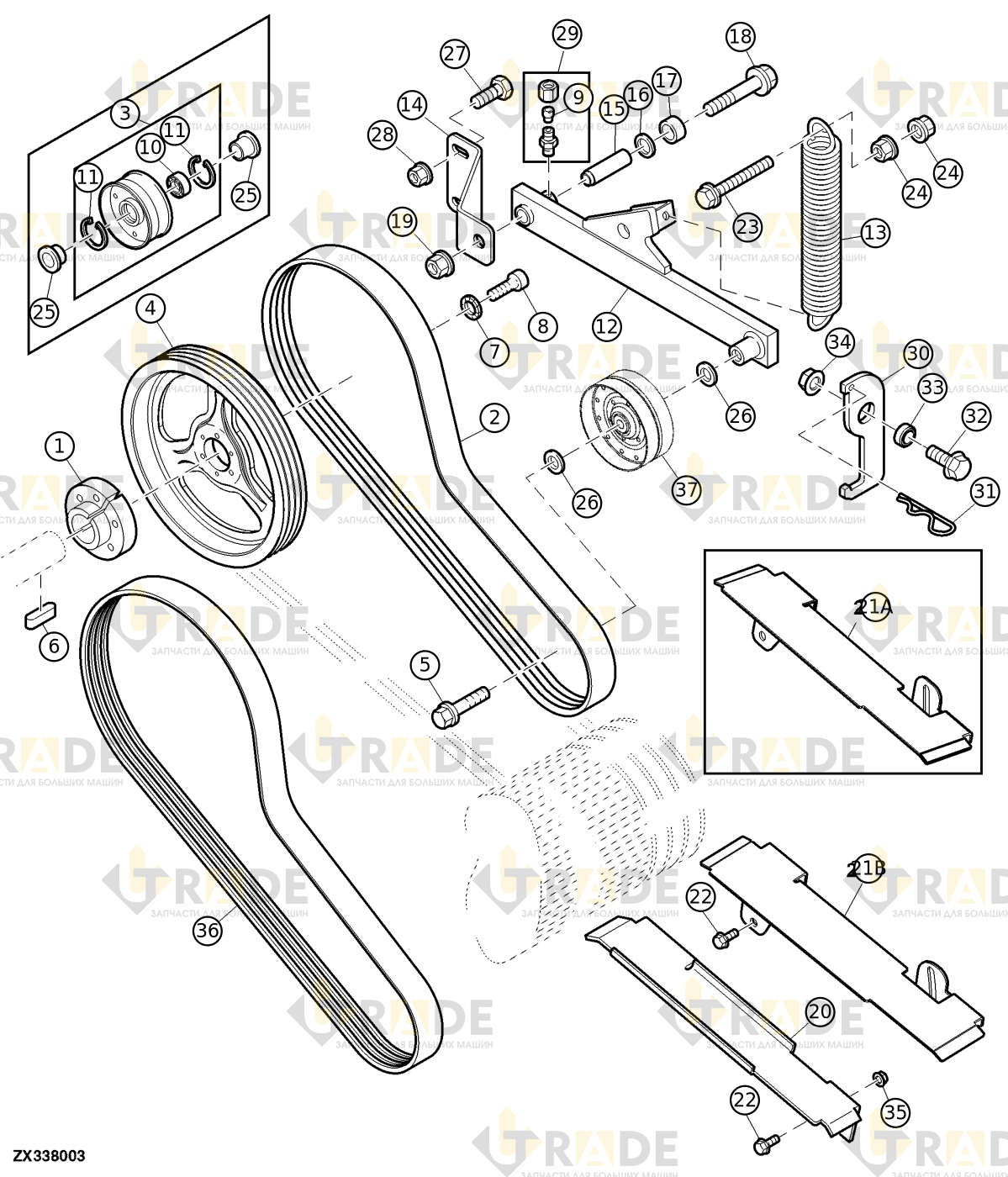

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Ступица1
- Поликлиновой ремень привода дробилки зерна, эффективная длина 2440 мм (96,1 дюйма)3
- Поликлиновой ремень привода дробилки зерна, эффективная длина 2390 мм (94 дюйма)1
- Направляющая колесо1
- Направляющая колесо1
- Ведущий шкив дробилки зерна1
- Ведущий шкив дробилки зерна1
- Ведущий шкив дробилки зерна1
- Болт с фланцем и шестигранной головкой, M16×501
- Ключ шпоночный1
- Контргайка1
- Винт с цилиндрической головкой, M10×451
- Втулка соединительная1
- Шарикоподшипник1
- Стопорное кольцо2
- Рукоять1
- Рукоять1
- Пружина растяжения1
- Приводной лист1
- Втулка1
- Шайба с круглым отверстием1
- Простая втулка1
- Винт с шестигранной головкой и фланцем, M16×1201
- Контргайка шестигранная с фланцем, M161
- Направляющая1
Ещё 24 позиций состава и артикулы — после регистрации.
