John Deere 7380 — Гидробак / фильтр / блок датчиков температуры
· 49 позиций в составе· 1 моделей
Взрыв-схема узла «Гидробак / фильтр / блок датчиков температуры» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

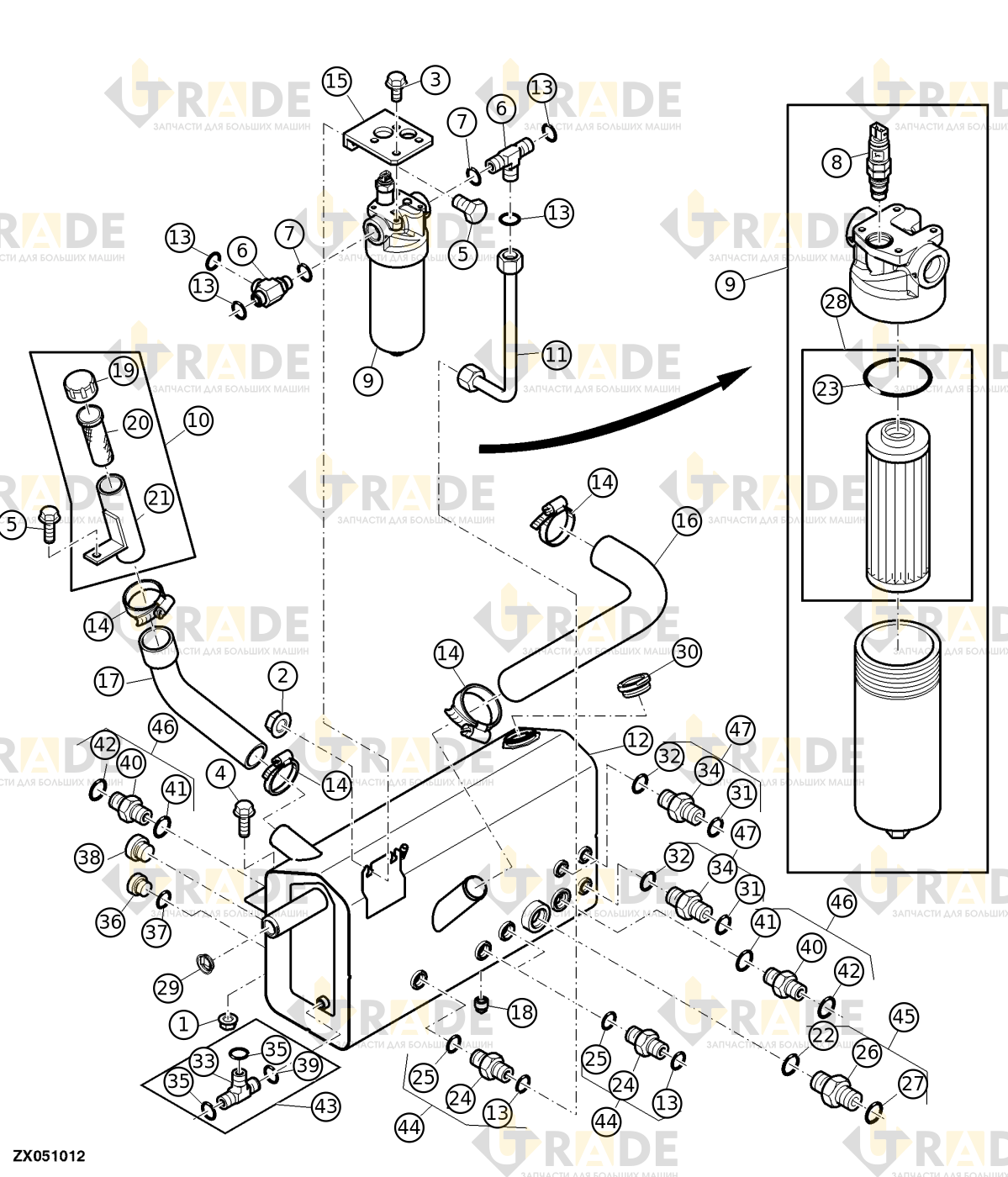

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Гексагональная гайка с фланцем, M102
- Контргайка шестигранная с фланцем, M82
- Винт шестигранный с фланцем, M8×164
- Винт с шестигранной головкой и фланцем, M10×302
- Винт с шестигранной головкой и фланцем, M8×203
- Тройник на шпильке регулируемый2
- Уплотнительное кольцо (O-ring)2
- Датчик ограничения потока гидравлического масла1
- Фильтр гидравлического масла в сборе1
- Корпус фильтра1
- Корпус фильтра гидравлического масла1
- Заливная горловина гидробака1
- Топливный трубопровод1
- Гидробак1
- Уплотнительное кольцо круглого сечения7
- Хомут шланга червячного типа4
- Крепление гидравлического компонента1
- Гидравлический шланг1
- Гидравлический шланг1
- Штуцер шланга1
- Крышка заливной горловины гидравлического бака1
- Фильтр-сетка масляного бака гидропривода1
- Заливная горловина гидробака1
- Уплотнительное кольцо1
- Комплект прокладок1
Ещё 24 позиций состава и артикулы — после регистрации.
