John Deere 7380 — Вентилятор очистки, экран радиатора с поворотным механизмом, двигатель iT4
· 46 позиций в составе· 1 моделей
Взрыв-схема узла «Вентилятор очистки, экран радиатора с поворотным механизмом, двигатель iT4» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

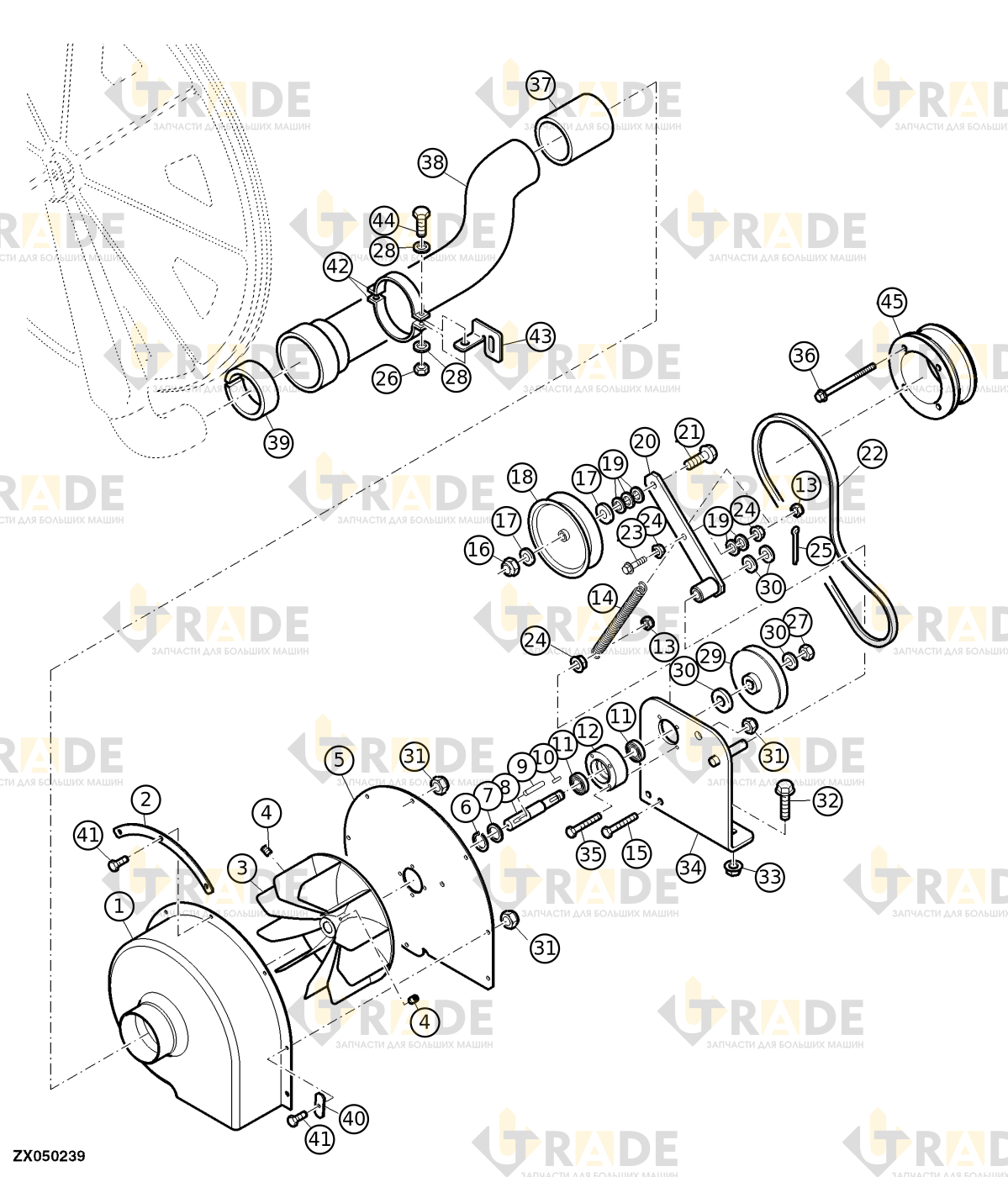

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 46- Корпус вентилятора очистки экрана радиатора поворотного механизма1
- Стяжка корпуса1
- Вентилятор нагнетателя1
- Винт установочный M8×122
- Диск1
- Внешняя царма2
- Шайба с круглым отверстием1
- Карданный вал привода вентилятора очистки экрана радиатора поворотного механизма1
- Ключ шпоночный1
- Шпонка приводного вала1
- Шарикоподшипник2
- Корпус подшипника1
- Шестигранная контрящаяся гайка, M102
- Пружина растяжения1
- Болт с шестигранной головкой и фланцем, M10×701
- Гайка стопорная шестигранная, M121
- Шайба с круглым отверстием1
- Натяжной ролик1
- Шайба с круглым отверстием5
- Рычаг натяжителя ремня1
- Винт с шестигранной головкой и фланцем, M12×601
- Ремень привода вентилятора очистки экрана радиатора поворотного механизма, эффективная длина 1157 мм (45,6 дюйма)1
- Винт с шестигранной головкой и фланцем, M10×401
Ещё 23 позиций состава и артикулы — после регистрации.
