John Deere 7380 — Турбокомпрессор

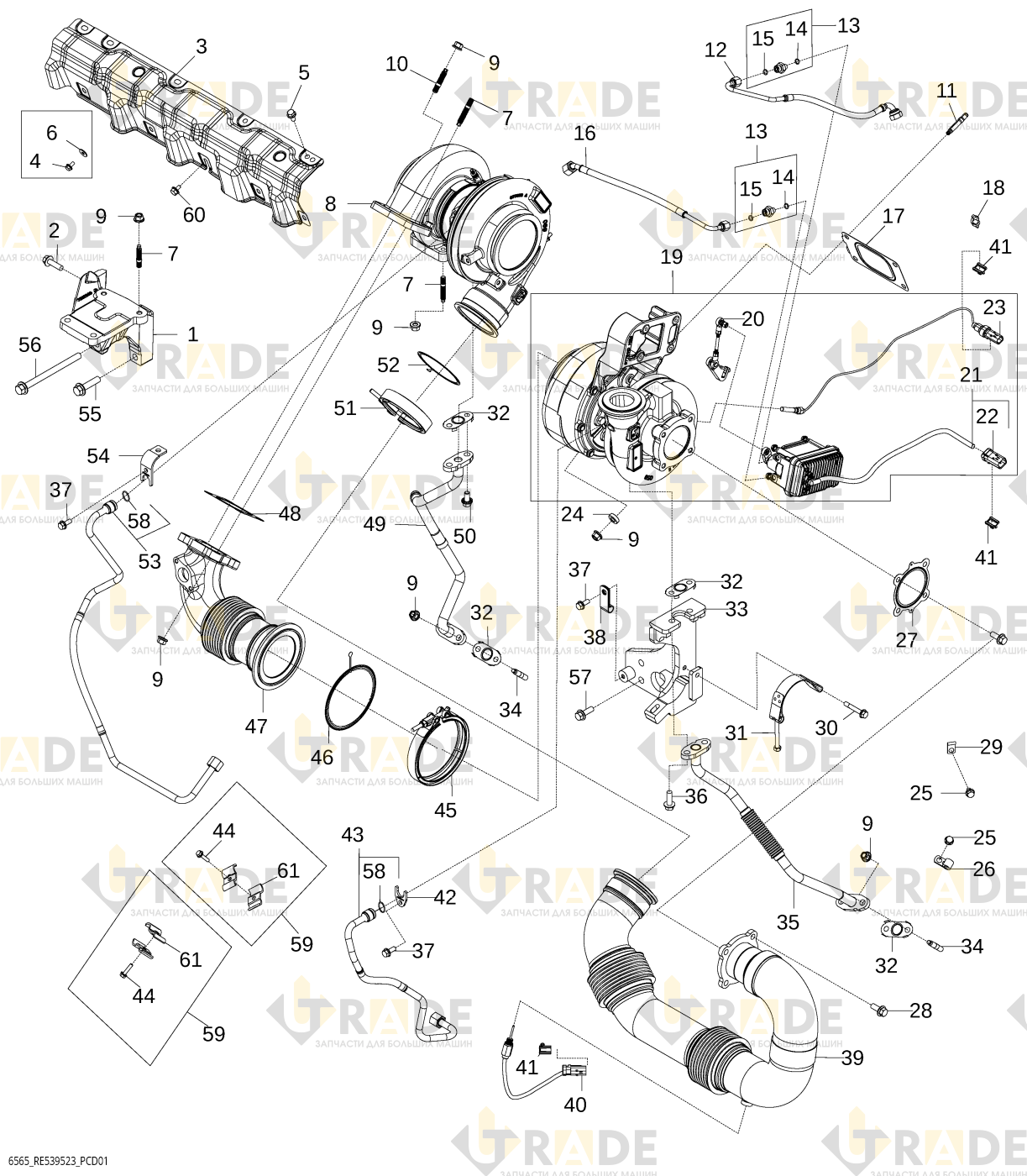

Взрыв-схема узла «Турбокомпрессор» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 61- Кронштейн турбокомпрессора1
- Болт с шестигранной головкой и фланцем, M10×351
- Теплозащитный экран крышки головки блока цилиндров1
- Болт с шестигранной головкой и фланцем, M6×125
- Винт шестигранный с фланцем, M8×165
- Шайба с круглым отверстием5
- Шпилька, M10×60.56
- Турбокомпрессор низкого давления1
- Гайка с фланцем шестигранная, M1016
- Шпилька, M10×452
- Шпилька крепления турбины, M10×594
- Трубка возврата охладителя исполнительного механизма1
- Прямой штуцер со шпилькой2
- Уплотнительное кольцо (O-ring)2
- Уплотнительное кольцо (O-ring)2
- Трубка подачи охладителя исполнительного механизма1
- Прокладка для двигателей1
- Две стяжки-хомуты1
- Турбокомпрессор высокого давления, 12 Вольт1
- Тяга турбокомпрессора1
- Привод, 12 Вольт1
- Красный корпус электрического разъема, 4 контакта1
- Комплект датчика скорости турбокомпрессора1
- Шайба с круглым отверстием4
- Винт с шестигранной головкой и фланцем, M8×122
- Хомут1
- Хомут болтовой1
- Прокладка фланца с 4 болтами1
- Винт с шестигранной головкой и фланцем, M10×254
- Хомут1
- Винт с шестигранной головкой и фланцем, M8×501
Ещё 30 позиций состава и артикулы — после регистрации.
