John Deere 7380 — Трасса проводки двигателя
· 176 позиций в составе· 1 моделей
Взрыв-схема узла «Трасса проводки двигателя» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

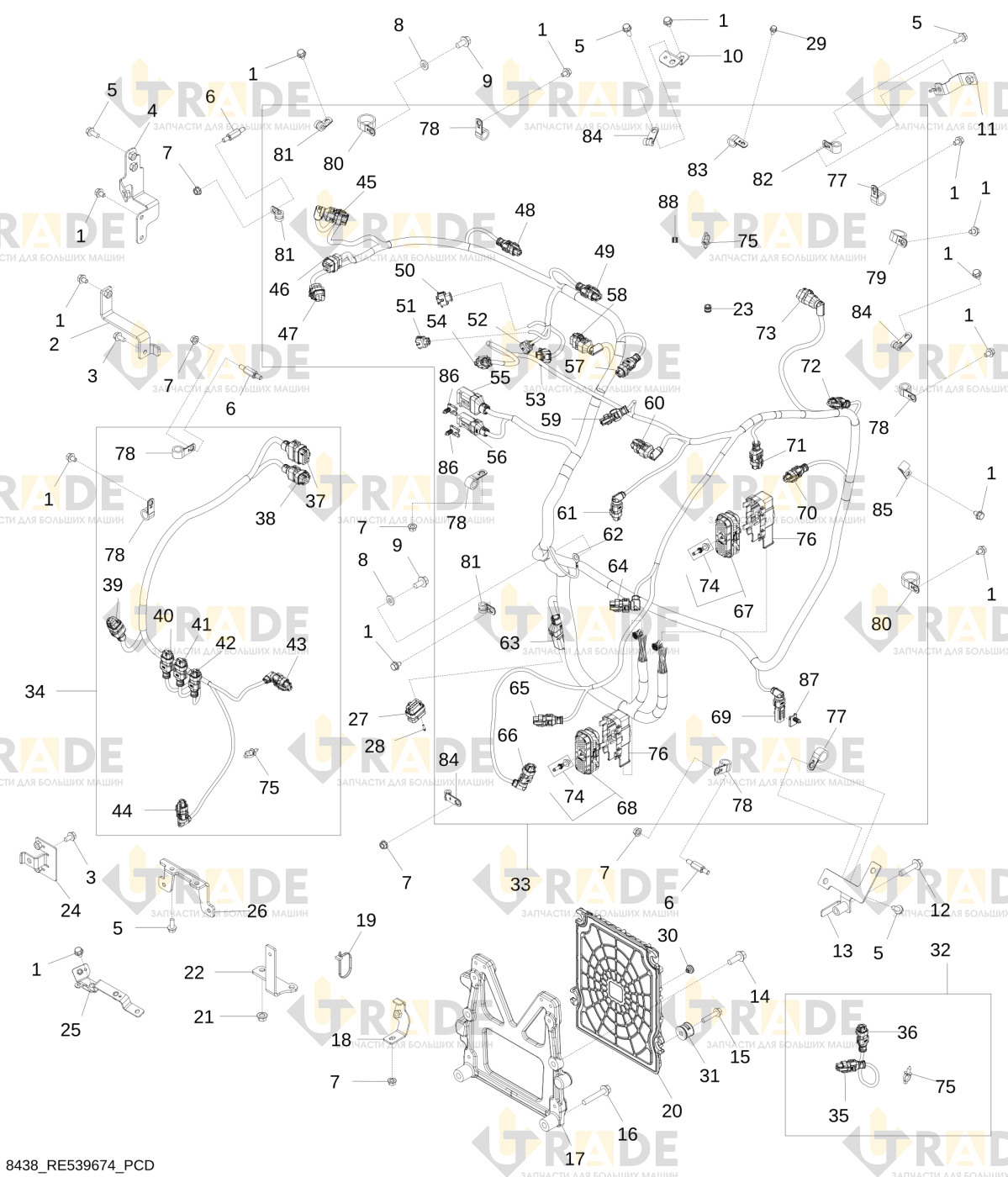

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
88 из 176- Винт с шестигранной головкой и фланцем, M8×1222
- Кронштейн жгута проводов двигателя1
- Винт шестигранный с фланцем, M8×162
- Кронштейн жгута проводов1
- Винт с шестигранной головкой и фланцем, M8×207
- Шпилька, M8×59.573
- Контргайка шестигранная с фланцем, M86
- Шайба2
- Винт с шестигранной головкой, M10×202
- Кронштейн жгута проводов1
- Кронштейн жгута проводов1
- Болт с фланцем и шестигранной головкой, M10×451
- Кронштейн жгута проводов двигателя1
- Винт с шестигранной головкой и фланцем, M10×302
- Винт с шестигранной головкой и фланцем, M8×404
- Болт с шестигранной головкой и фланцем, M10×602
- Кронштейн крепления блока управления двигателем (ECU)1
- Кронштейн жгута проводов двигателя1
- Хомут стяжной, 7-1/2"3
- Блок управления двигателем, Уровень 221
- Гексагональная гайка с фланцем, M102
- Кронштейн жгута проводов1
- Разрезное круглое уплотнительное кольцо2
- Кронштейн жгута проводов1
- Кронштейн1
- Кронштейн жгута проводов1
- Корпус электрического разъема1
- Заглушка полости12
- Винт с шестигранной головкой и фланцем, M6×121
- Пробка вентиляции гибкого бункера1
- Амортизатор4
- Перемычка жгута проводов датчика коленчатого вала двигателя1
- Жгут проводов двигателя1
- Жгут проводов двигателя, правая сторона1
- Корпус электрического разъема зеленый, 2 контакта1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема2
- Корпус электрического разъема красный, на 2 контакта1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема2
- Корпус электрического разъема серый, 12 контактов1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема10
- Заглушка полости2
- Корпус электрического разъема серый, 6 гнезд1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема3
- Контакт электрического разъема2
- Заглушка полости1
- Корпус электрического разъема серый, 6 гнезд1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема3
- Контакт электрического разъема2
- Заглушка полости1
- Корпус электрического разъема красный, на 3 контакта1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема3
- Корпус серого электрического разъема, на 3 контакта1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема3
- Корпус электрического разъема желтый, на 2 контакта1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема2
- Корпус электрического разъема желтый, 3 контакта1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема3
- Корпус электрического разъема красный, на 2 контакта1
- Черный электрический разъем1
- Контакт выходного электрического разъема2
- Красный корпус электрического разъема, 6 контактов1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема5
- Заглушка полости1
- Корпус электрического разъема серый, 8 контактов1
- Контакт выходного электрического разъема8
- Корпус электрического разъема серый, 6 гнезд1
- Контакт выходного электрического разъема6
- Корпус электрического разъема желтый, на 2 контакта1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема2
- Корпус электрического разъема красный, на 3 контакта1
- Аксессуар электрического разъема1
- Контакт выходного электрического разъема3
- Корпус внутреннего электрического разъема синий, 3 контакта1
- Контакт внешнего электрического разъема3
- Уплотнение электрического разъема3
- Корпус внутреннего электрического разъема коричневый, 2 контакта1
- Контакт электрического разъема4
Ещё 88 позиций состава и артикулы — после регистрации.
