John Deere · узел
John Deere 7380 — Трасса проводки
· 92 позиций в составе· 1 моделей
Взрыв-схема узла «Трасса проводки» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

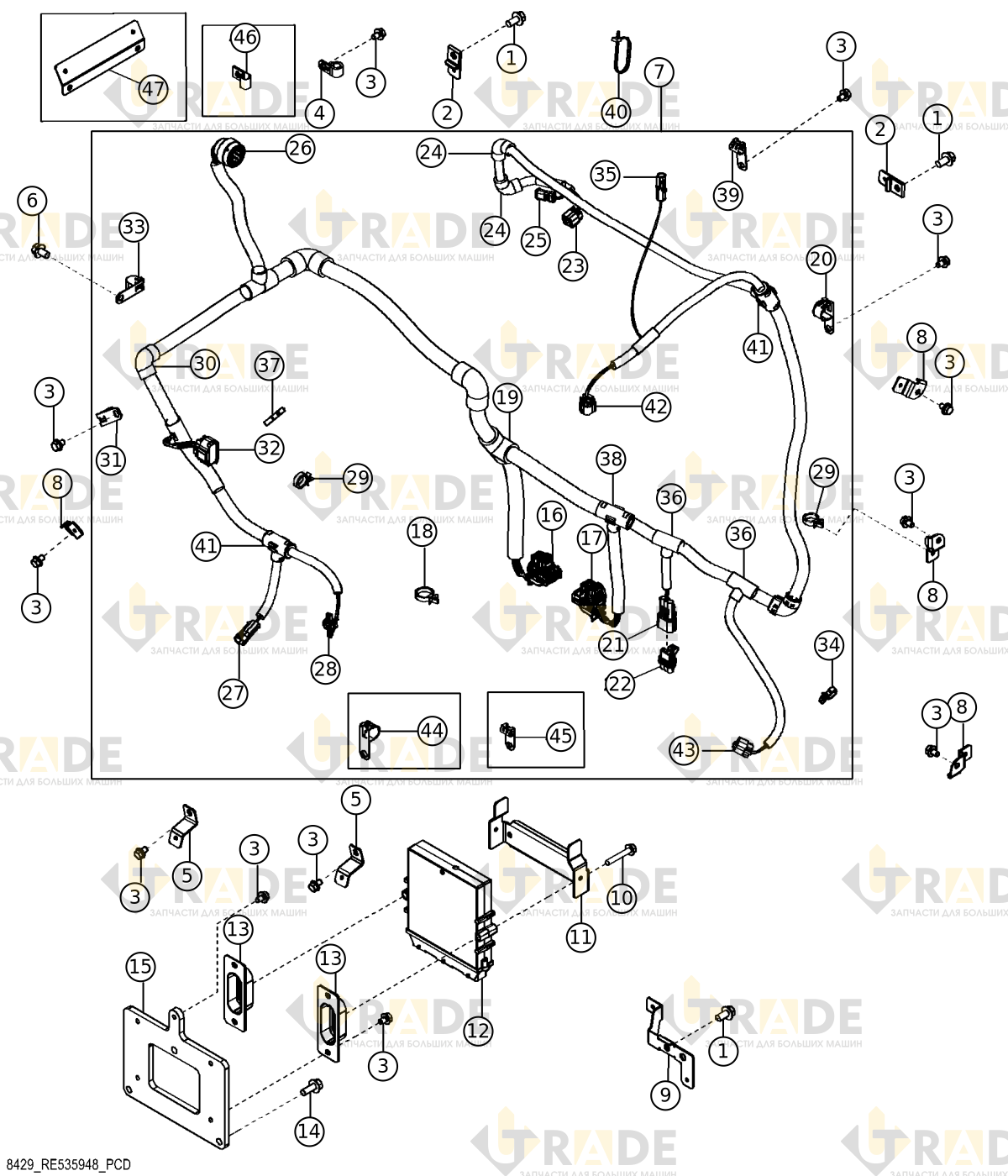

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
46 из 92- Винт с шестигранной головкой, M10×203
- Кронштейн жгута проводов2
- Винт с шестигранной головкой и фланцем, M8×1211
- Хомут болтовой1
- Кронштейн жгута проводов2
- Винт с шестигранной головкой и фланцем, M10×161
- Жгут проводов двигателя, без EGR1
- Кронштейм жгута проводов4
- Кронштейн жгута проводов1
- Болт с фланцем и шестигранной головкой, M8×502
- Хомут1
- Блок управления двигателем1
- Амортизатор2
- Винт с шестигранной головкой и фланцем, M10×253
- Кронштейн подвески блока управления двигателем (ECU)1
- Корпус внешнего электрического разъема синий, 32 контакта1
- Корпус электрического разъема1
- Контакт выходного электрического разъема10
- Контакт электрического разъема4
- Колпачок полости разъема жгута проводов14
- Колпачок полости разъема жгута проводов4
- Корпус внешнего электрического разъема, 32 контакта1
- Корпус электрического разъема1
- Контакт выходного электрического разъема11
- Контакт электрического разъема2
- Колпачок полости разъема жгута проводов13
- Колпачок полости разъема жгута проводов6
- Закладная клипса3
- Тройник1
- Хомут болтовой1
- Корпус электрического разъема1
- Трехконтактный электрический разъем кремового цвета1
- Контакт электрического разъема2
- Контакт электрического разъема1
- Уплотнение электрического разъема3
- Внешний корпус электрического разъема черный, 3 контакта1
- Черный электрический разъем1
- Пробка контакта электрического разъема3
- Корпус разъема электрического внешний черный, 2 контакта1
- Аксессуар электрического разъема1
- Контакт электрического разъема2
- Уплотнение2
- Отвод фитинговый2
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема2
Ещё 46 позиций состава и артикулы — после регистрации.
