John Deere 7380 — Топливный фильтр
· 74 позиций в составе· 1 моделей

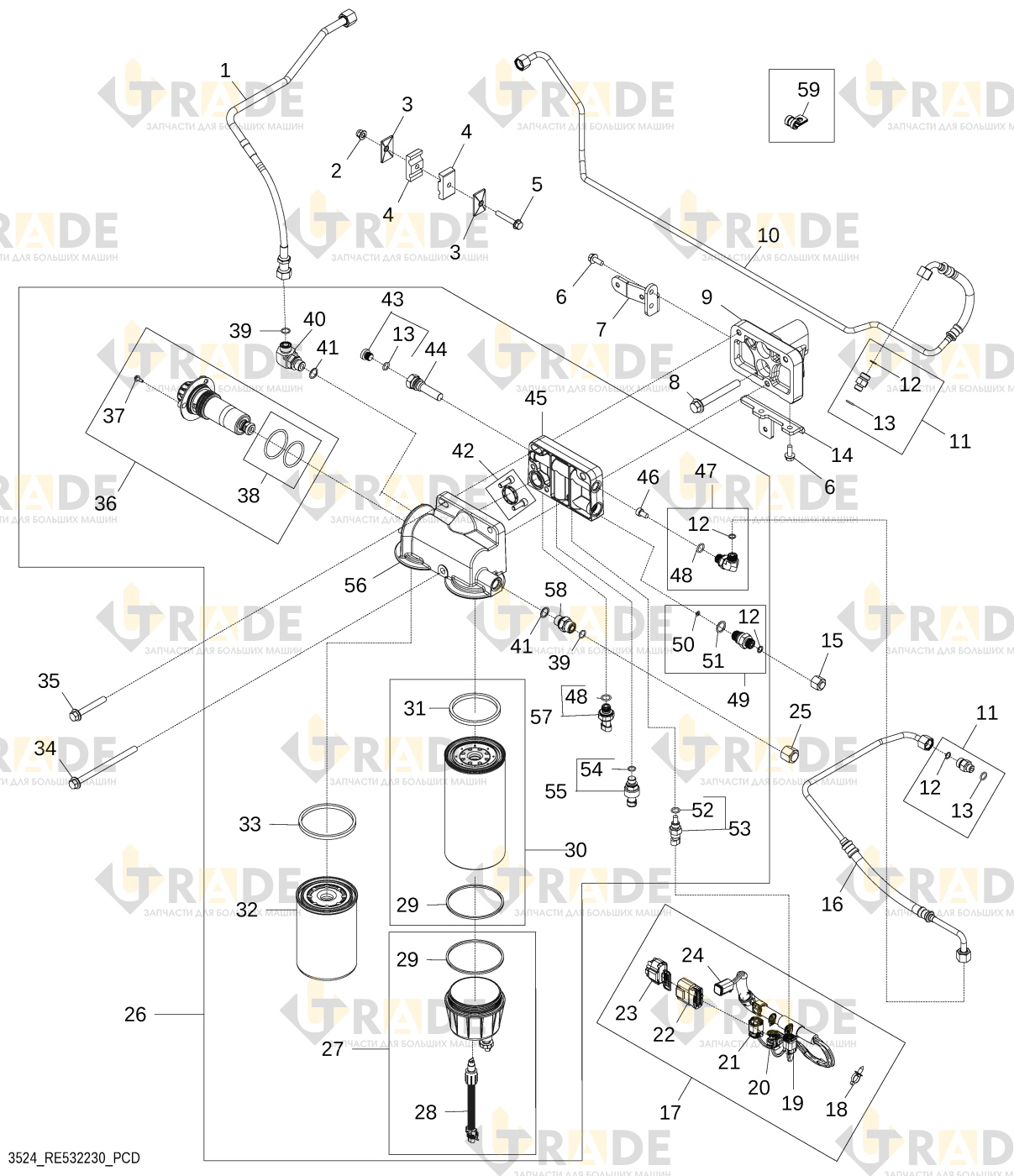

Взрыв-схема узла «Топливный фильтр» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
37 из 74- Топливная магистраль1
- Контргайка шестигранная с фланцем, M81
- Пластина2
- Хомут блока 2-дюймовый2
- Болт с фланцем и шестигранной головкой, M8×501
- Винт с шестигранной головкой и фланцем, M8×204
- Кронштейн жгута проводов1
- Винт с шестигранной головкой и фланцем, M12×1002
- Кронштейн топливного фильтра1
- Топливная магистраль1
- Прямой адаптер-фитинг2
- Уплотнительное кольцо4
- Уплотнительное кольцо3
- Кронштейн жгута проводов1
- Топливный трубопровод от фильтра к топливному насосу высокого давления1
- Топливная магистраль1
- Жгут проводов датчика уровня топлива двигателя1
- Две стяжки-хомуты4
- Корпус разъема электрического внешний черный, 2 контакта1
- Контакт электрического разъема2
- Уплотнение2
- Внешний корпус электрического разъема черный, 3 контакта1
- Контакт электрического разъема3
- Уплотнение3
- Корпус внешнего электрического разъема, 3 контакта1
- Контакт электрического разъема3
- Уплотнение3
- Корпус внутреннего электрического разъема, 12 контактов1
- Контакт электрического разъема7
- Внутренний контакт электрического разъема2
- Контакт электрического разъема2
- Контакт электрического разъема7
- Контакт электрического разъема2
- Контакт электрического разъема2
- Уплотнение серого электрического разъема1
- Корпус внешнего электрического разъема, 12 контактов1
- Черный корпус электрического разъема, 6 контактов1
Ещё 37 позиций состава и артикулы — после регистрации.
