John Deere 7380 — Система рециркуляции отработавших газов
· 59 позиций в составе· 1 моделей
Взрыв-схема узла «Система рециркуляции отработавших газов» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

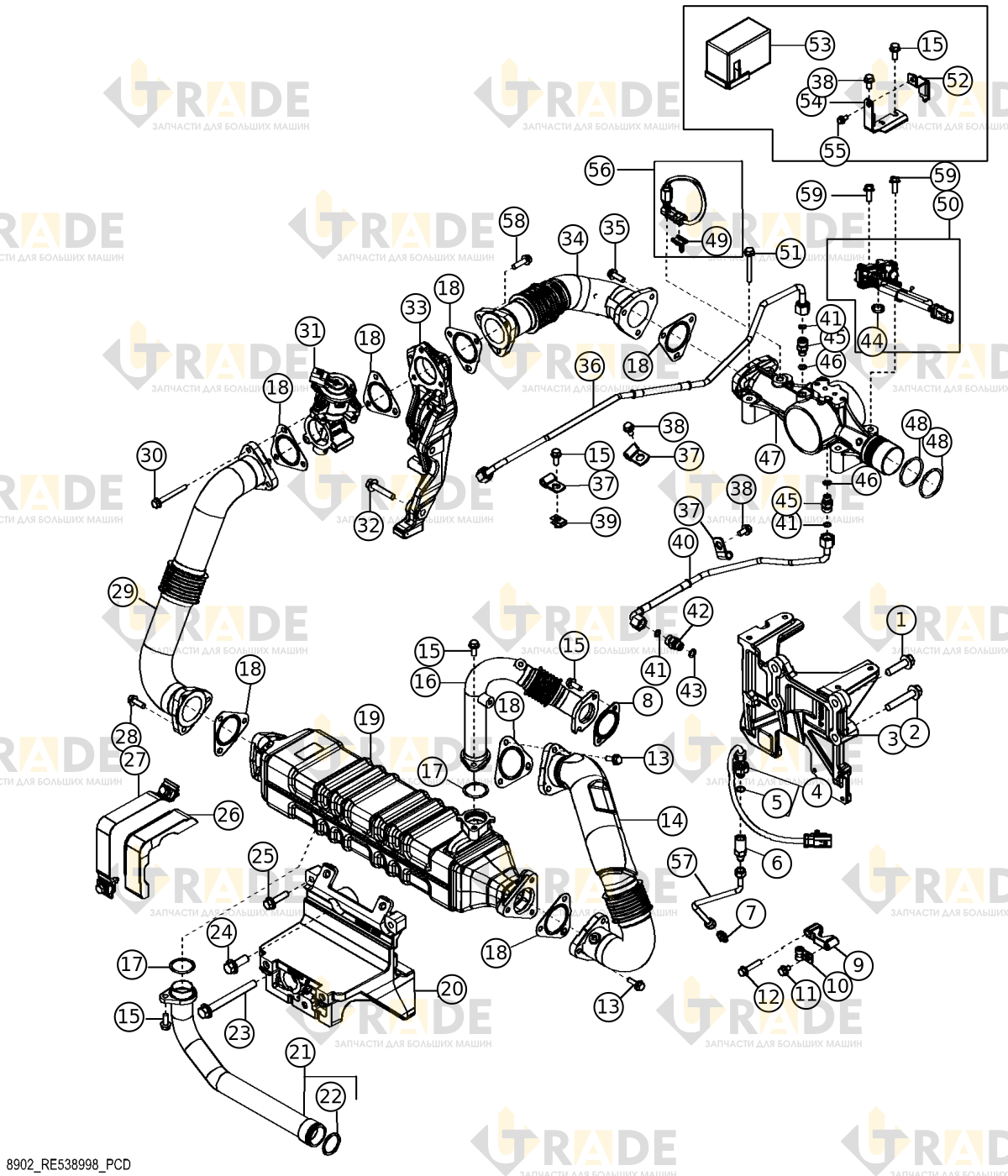

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Винт с шестигранной головкой и фланцем, M12×452
- Винт с шестигранной головкой и фланцем, M12×652
- Кронштейн системы рециркуляции отработавших газов1
- Датчик перепада давления выхлопных газов1
- Уплотнительное кольцо1
- Прямой адаптер-фитинг1
- Фитинг с конусом 37 градусов1
- Прокладка фланца с двумя болтами двигателя1
- Хомут-блок для диаметра 11
- Хомут1
- Винт с шестигранной головкой и фланцем, M8×121
- Болт с фланцем и шестигранной головкой, M8×401
- Винт с фланцем, M8×256
- Трубопровод рециркуляции отработавших газов1
- Винт с шестигранной головкой и фланцем, M8×205
- Трубка обратки системы охлаждения1
- Уплотнительное кольцо (O-ring)2
- Прокладка клапана рециркуляции выхлопных газов (EGR)7
- Теплообменник1
- Кронштейн системы рециркуляции отработавших газов1
- Трубка подвода системы охлаждения к масляному охладителю1
- Уплотнение уплотнительным кольцом1
- Винт с шестигранной головкой и фланцем, M12×1202
- Винт с шестигранной головкой и фланцем, M12×353
- Винт с шестигранной головкой и фланцем, M10×402
- Прокладка системы рециркуляции выхлопных газов3
- Хомут крепления радиатора системы рециркуляции отработавших газов3
- Шпилька с шестигранной головкой и фланцем M8×253
- Труба холодной стороны рециркуляции выхлопных газов двигателя1
- Винт с шестигранной головкой с фланцем, M8×703
Ещё 29 позиций состава и артикулы — после регистрации.
