John Deere 7380 — Пучок проводов передний, трансмиссия IVLOC™
· 75 позиций в составе· 1 моделей
Взрыв-схема узла «Пучок проводов передний, трансмиссия IVLOC™» John Deere 7380: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

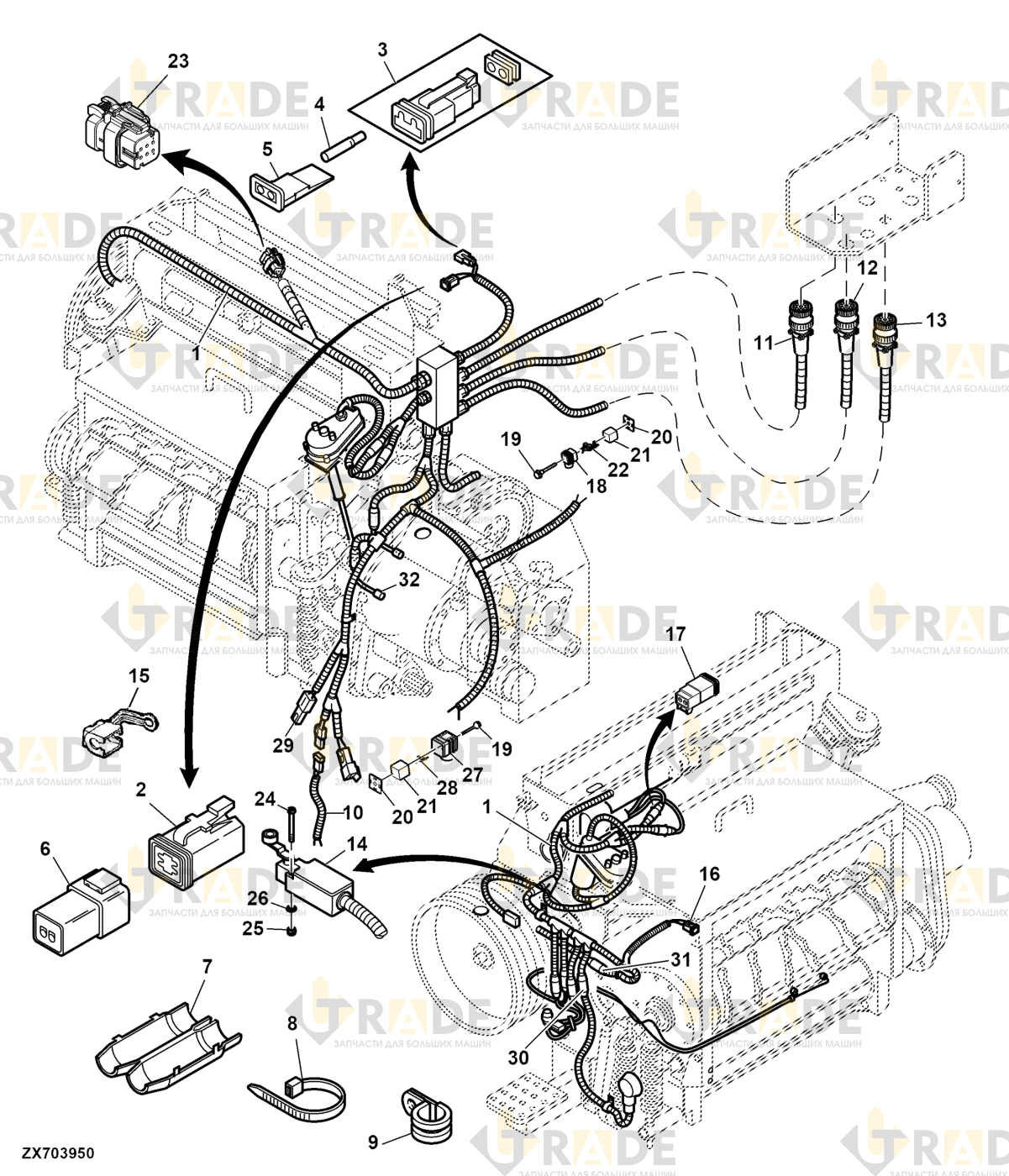

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 75- Жгут проводов трансмиссии Front IVT™1
- Серый электрический разъем, 4 контакта1
- Аксессуар электрического разъема3
- Оранжевый электрический разъем в сборе, 4 контакта1
- Заглушка отверстия электрического разъема1
- Корпус электрического разъема серого цвета, 2 контакта1
- Аксессуар электрического разъема2
- Контакт электрического разъема4
- Электрический разъем в сборе1
- Сборка внешнего электрического разъема серого цвета, 4 контакта1
- Защитный кожух1
- Хомут стяжной, 7-1/2"1
- Изолированная скоба5
- Хомут1
- Хомут2
- Хомут1
- Жгут проводов1
- Корпус электрического разъема1
- Контакт электрического разъема1
- Аксессуар электрического разъема9
- Контакт электрического разъема2
- Заглушка отверстия электрического разъема1
- Пучок проводов1
- Адаптер-штуцер1
- Корпус электрического разъема1
- Аксессуар электрического разъема31
- Пучок проводов1
- Адаптер-штуцер1
- Корпус электрического разъема1
- Аксессуар электрического разъема12
- Контакт электрического разъема5
- Заглушка отверстия электрического разъема1
- Пучок проводов1
- Адаптер-штуцер1
- Выключатель1
- Опора1
- Корпус электрического разъема серого цвета, 2 контакта1
- Контакт электрического разъема1
Ещё 37 позиций состава и артикулы — после регистрации.
