Sany SRSC45C30 — Топливный бак в сборе
Ричстакер· 55 позиций в составе· 2 моделей
Взрыв-схема узла «Топливный бак в сборе» Sany SRSC45C30: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

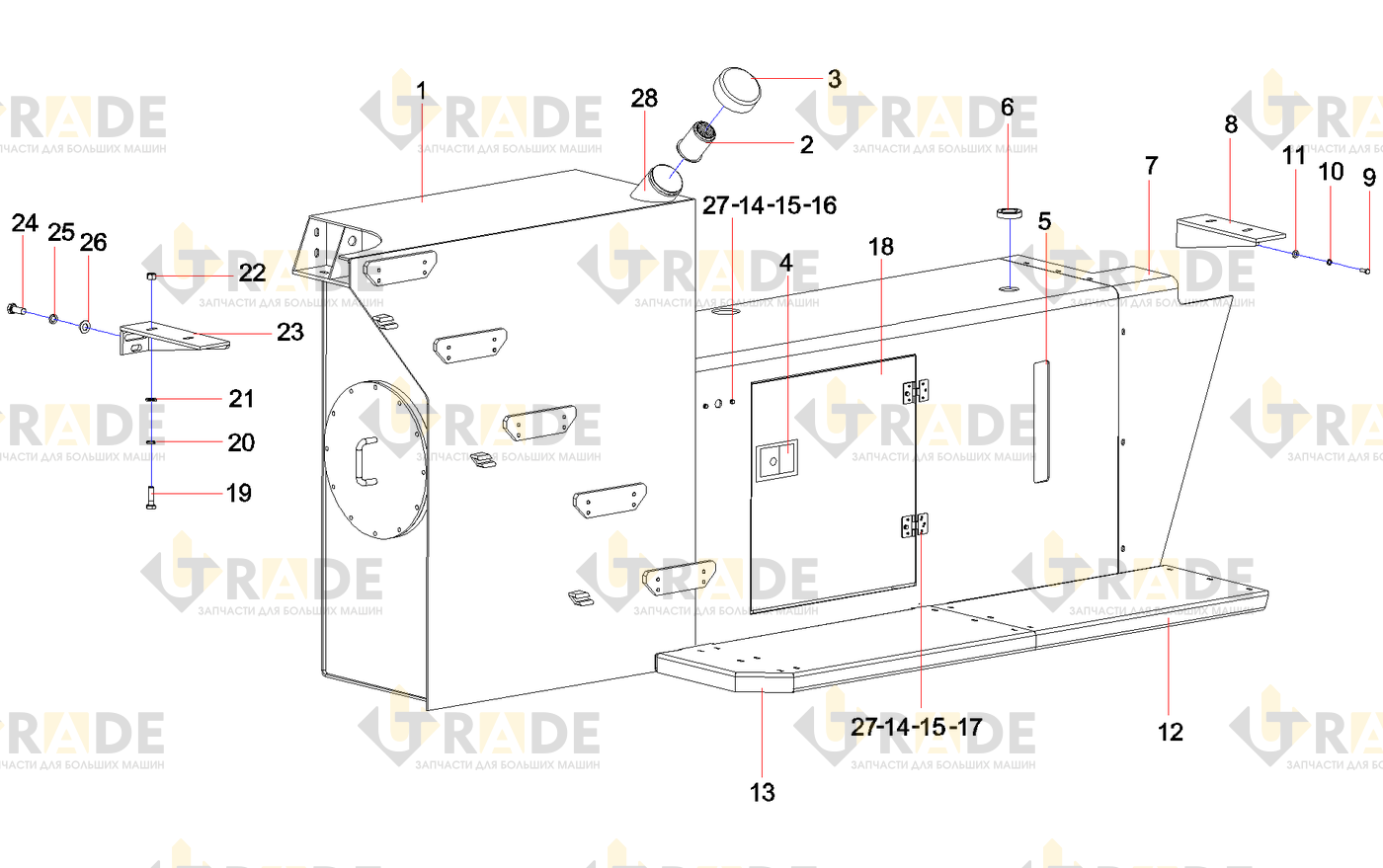

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Корпус топливного бачка
- Резиновый шланг
- Дверной замок
- Сетчатый фильтр
- Воздушный фильтр
- Обложка масляного бачка
- Правая передняя крышка
- Задний кронштейн масляного бачка
- Болт
- Пружинная шайба
- Педаль (I)
- Шайба
- Педаль (II)
- Пружинная шайба
- Гайка
- Шайба
- Шарнир
- Болт
- Дверца батарейного отсека
- Пружинная шайба
- Шайба
- Гайка
- Пружинная шайба
- Передний кронштейн масляного бачка
- Высокопрочная шайба для стальной конструкции
- Болт
- Болт
- Самонарезающийся винт
Ещё 27 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы SRSC45C30
Цилиндр шагаДвигатель в сборе с коробкой передачКонсоль управления в сбореКорпус кабиныПередний мостПередвижной механизм кабиныПроигрыватель в сбореРама в сбореРулевая осьСборка поперечной балкиСборка рабочего бакаСборка стрелы
Все узлы модели SRSC45C30 →
