Sany SRSC45C30 — Сборка поперечной балки
Ричстакер· 78 позиций в составе· 2 моделей

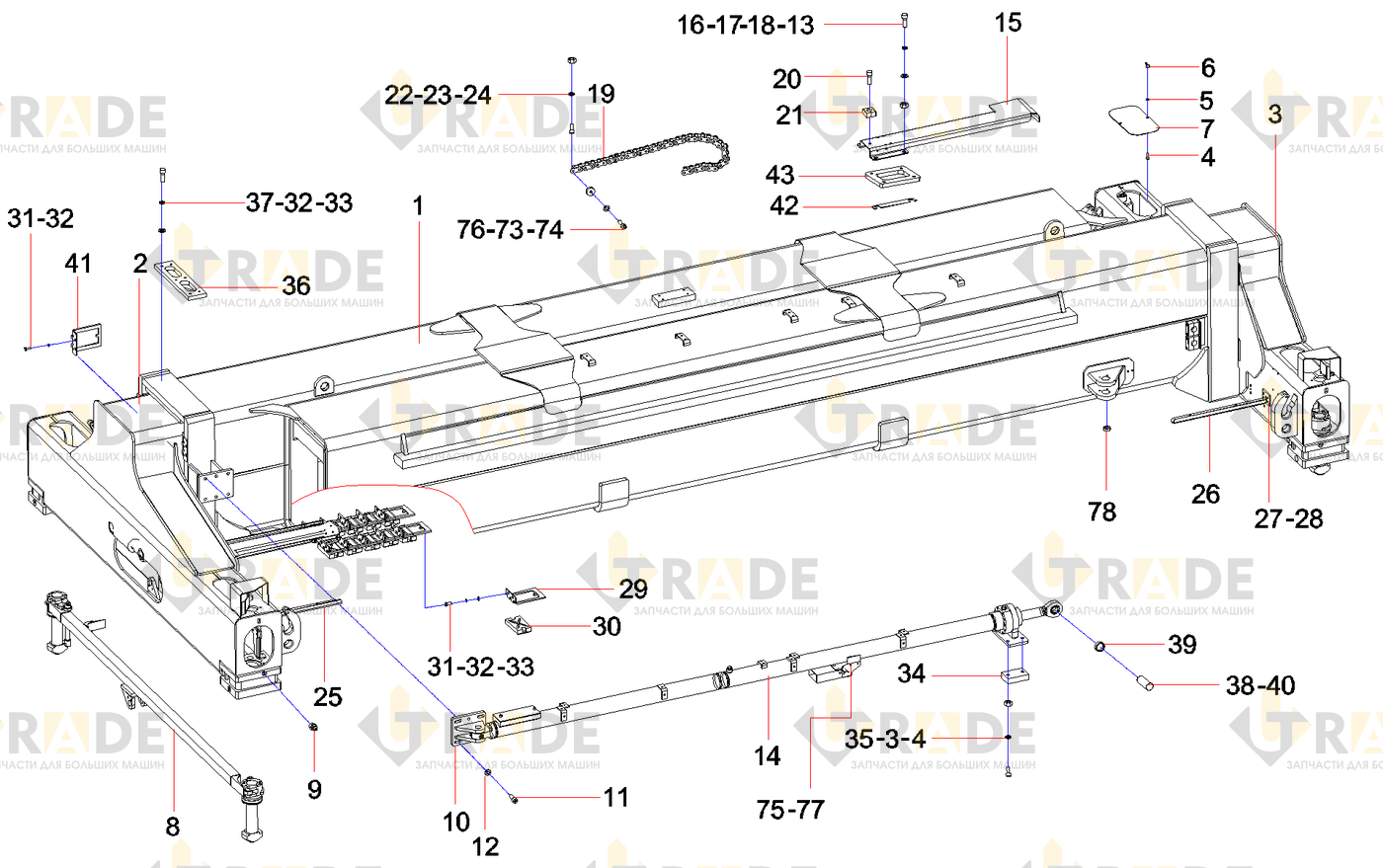

Взрыв-схема узла «Сборка поперечной балки» Sany SRSC45C30: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 78- Главный корпус поперечной балки
- Телескопическая балка (2)
- Болт
- Телескопическая балка (1)
- Шайба
- Перекрышка
- Гайка
- Механизм столба замкаузел
- Поддержка телескопического цилиндра
- Масленка
- Шайба
- Болт
- Гайка
- Телескопический цилиндрузел
- Пластина волочильной цепи в сборе
- Пружинная шайба
- Болт
- Шайба
- Импортная телескопическая волочильная цепь
- Болт
- Хомут трубопровода
- Винт
- Пружинная шайба
- Гайка
- Правый кронштейн в сборе
- Левый кронштейн в сборе
- Болт
- Пружинная шайба
- Пластина ползунка (1)
- Ползунок
- Болт
- Пружинная шайба
- Шайба
- Винт
- Верхняя накладка
- Нижний ползунок поддержки
- Болт
- Соединительный штифт телескопического цилиндра
- Седло пружины
Ещё 39 позиций состава и артикулы — после регистрации.
