Sany SRSC45C30 — Сборка стрелы
Ричстакер· 76 позиций в составе· 2 моделей

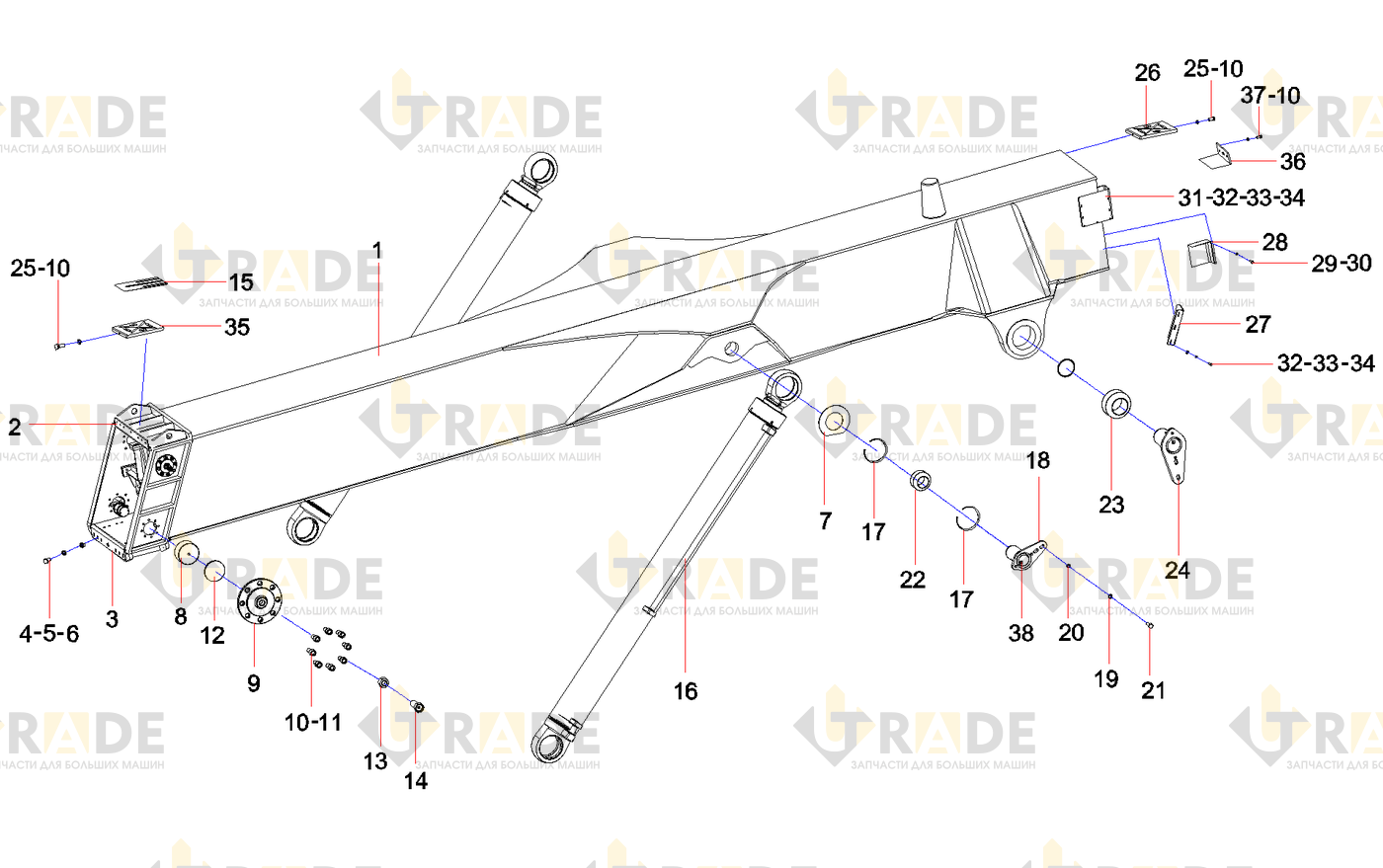

Взрыв-схема узла «Сборка стрелы» Sany SRSC45C30: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 76- Основная секция стрелы
- Верхняя перегородка
- Нижняя перегородка
- Болт
- Пружинная шайба
- Гайка
- Нейлоновая опорная пластина
- Боковой скользящий блок
- Держатель
- Винт
- Пружинная шайба
- Боковая прокладка скользящего блока
- Болт
- Гайка
- Цилиндр шагаузел
- Регулировочная прокладка ползунка (2)
- Стопорное кольцо
- Вал цилиндра шага в сборе
- Высокопрочная шайба для стальной конструкции
- Пружинная шайба
- Болт
- Подшипник скольжения
- Подшипник скольжения
- Задняя ось в сборе
- Болт
- Нижний ползун в сбореузел
- Рама поддержки
- Дождевая обложка для датчика
- Винт
- Пружинная шайба
- Болт
- Монтажная пластина датчика перемещения
- Шайба
- Пружинная шайба
- Верхний ползун в сбореузел
- Задняя перегородка
- Болт
- Масленка
Ещё 38 позиций состава и артикулы — после регистрации.
