Sany SRSC45C30 — Рама в сборе
Ричстакер· 56 позиций в составе· 1 моделей
Взрыв-схема узла «Рама в сборе» Sany SRSC45C30: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

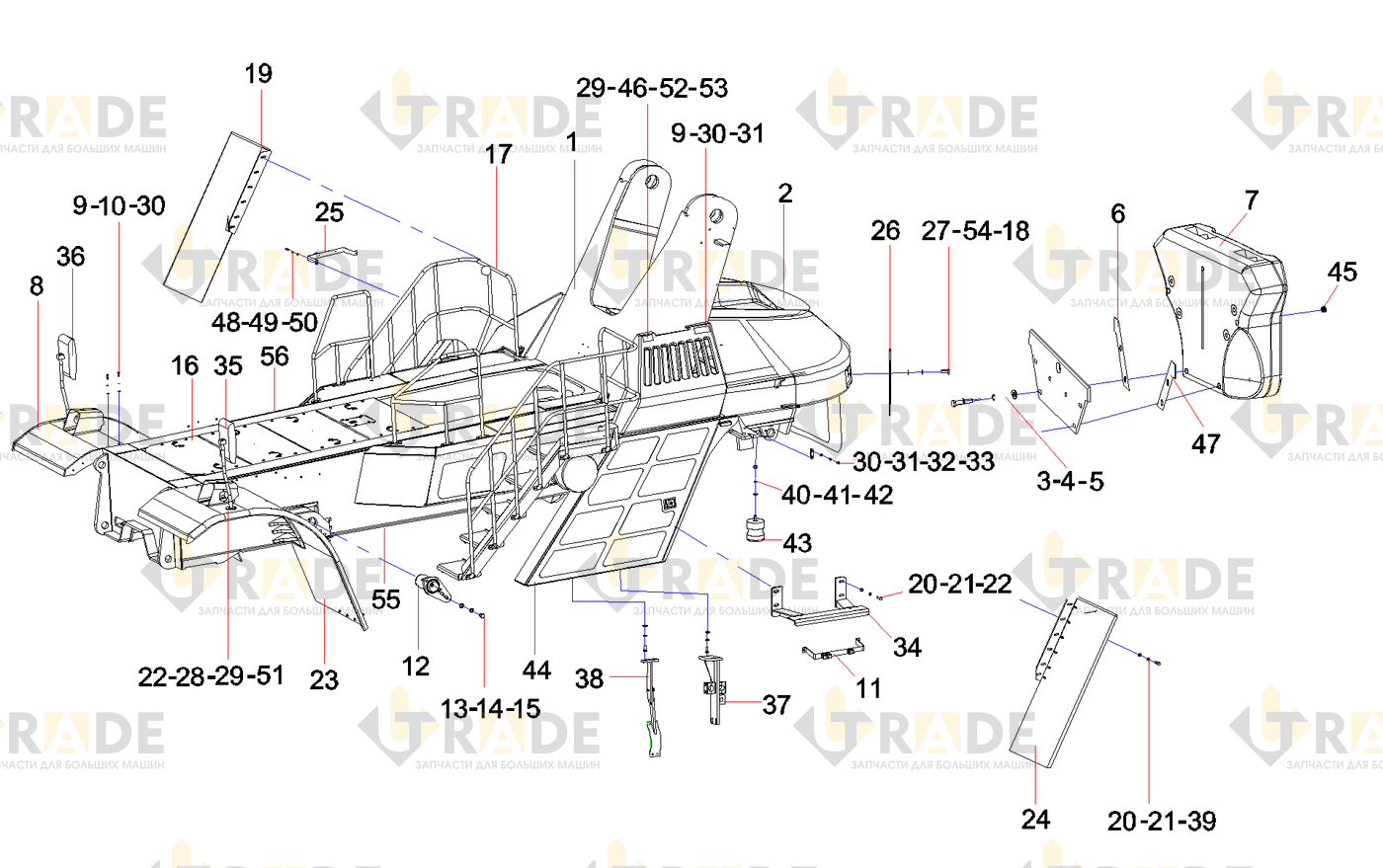

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Сварка группы корпуса рамы
- Пружинная шайба
- Система верхнего противовесаузел
- Шайба
- Подстилка
- Болт
- Противовес (2)
- Крыло (правое)узел
- Болт
- Шайба
- Стойка
- Вал цилиндра шага в сборе
- Пружинная шайба
- Болт
- Шайба
- Крышка в сбореузел
- Стремянка для прохода в сбореузел
- Шайба
- Заднее крыло (правая сторона)узел
- Шайба
- Пружинная шайба
- Болт
- Крыло (левое)узел
- Заднее крыло (левая сторона)узел
- Кронштейн водомасляного сепаратора
- Монтажная пластина заднего фонаря
- Винт
- Шайба
Ещё 28 позиций состава и артикулы — после регистрации.
