Sany SRSC45C30 — двигатель в сборе с коробкой передач
Ричстакер· 62 позиций в составе· 1 моделей

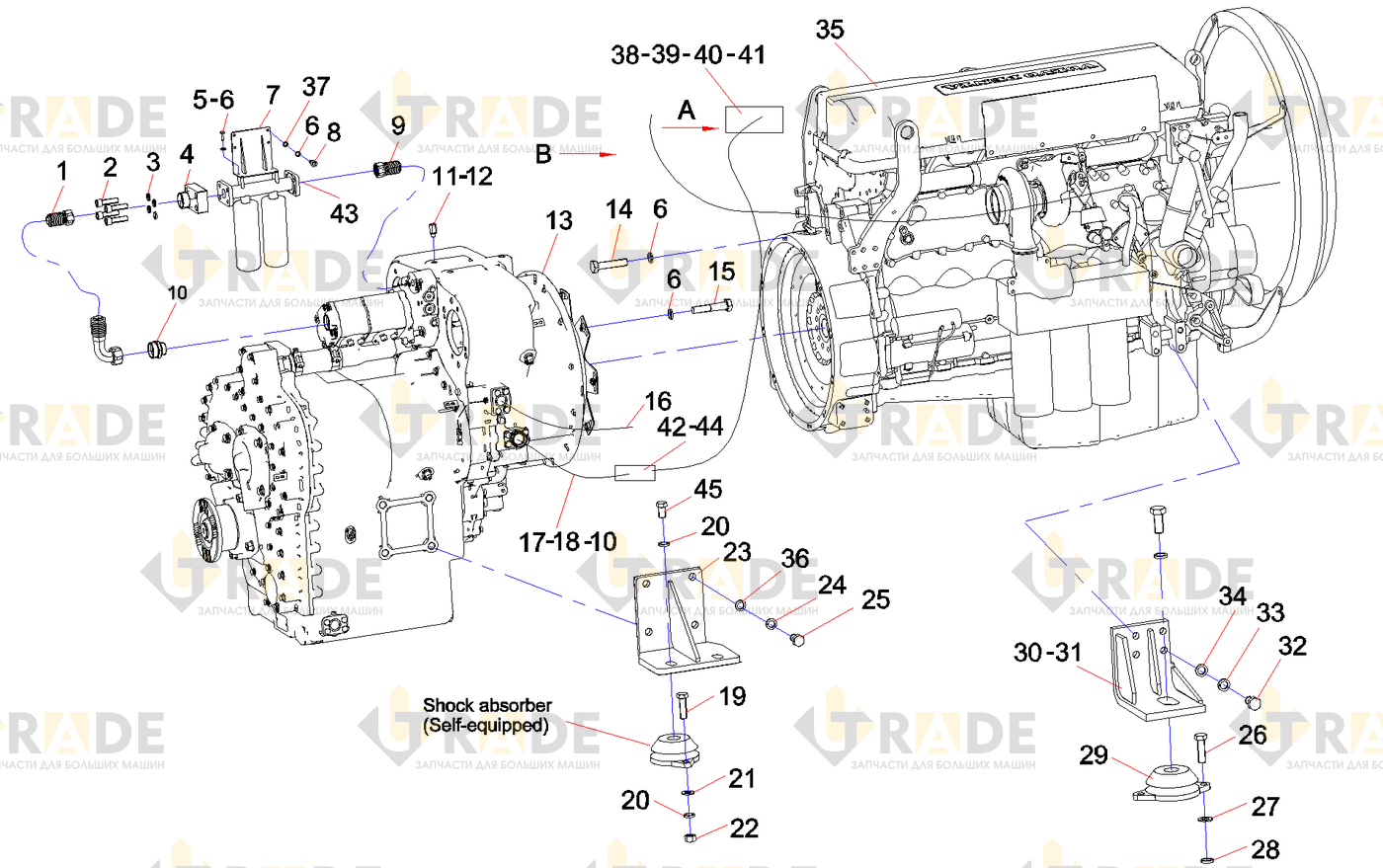

Взрыв-схема узла «двигатель в сборе с коробкой передач» Sany SRSC45C30: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 62- Резиновая труба
- Болт
- Пружинная шайба
- соединитель выпускной маслопроводной трубки
- Болт
- Пружинная шайба
- кронштейн масляного фильтра
- Винт
- Резиновая труба
- Торцевое проходное соединение
- Шайба
- соединитель датчик давления
- Коробка передачузел
- Болт
- Болт
- Резиновая труба
- Резиновая труба
- Шайба
- Болт
- Пружинная шайба
- Шайба
- Гайка
- опора трансмиссии
- Пружинная шайба
- Пружинная шайба
- Болт
- Болт
- Шайба
- Амортизатор
- Пружинная шайба
- правая опора двигателя
Ещё 31 позиций состава и артикулы — после регистрации.
